封装适配:QFN16,引脚间距0.8mm
工作温度-45℃~ +125℃(最高可支持 150℃)
接触电阻初始≤30mΩ(DC1A),老化后≤50mΩ
绝缘电阻≥100MΩ(相邻引脚间)高绝缘性材料,避免高温下漏电、串扰
耐压值:AC 500V RMS/1min满足电气安全测试要求
机械寿命:≥100,000 次插拔(优质款≥15,000 次)探针结构耐用,适合批量老化测试
单针正向力:20g~30g / 针平衡接触可靠性与芯片受力,避免压伤芯片焊盘
探针材质:铍铜 / 磷铜镀金(硬金厚度≥0.8μm)高耐磨、抗高温氧化,适配长期老化
主体材质:PEEK/PEI/Torlon4203 高温工程塑料耐高温、低析出、抗变形,避免高温下污染芯片
| 适用规格 | 16-88pin,0.4、0.5、1.27引脚间距QFN/LCC封装的IC |
| 支持频率 | ≤300Mhz |
| 温度范围 | -45℃-125℃ |
| 操作力压 |
35g每pin,PIN越多需要压力越大 |
| 额定电流 |
单PIN1A |
| 接触电阻 | ≤100毫欧 |
| 绝缘电阻 | DC500V1000兆欧以上 |
|

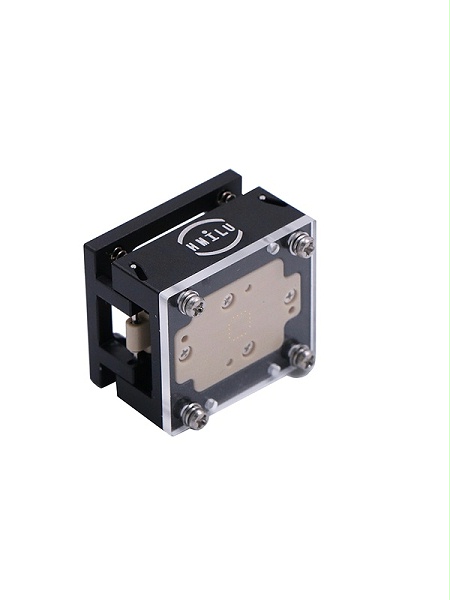

QFN/DFN封装、有的也称为LCC、翻盖式结构测试座 支持EEPROM,驱动器IC,电源IC等QFN封装,芯片测试座009系列.有翻盖式、旋钮翻盖式、双扣式、分离式结构、下压开窗结构适合自动机台 |
|

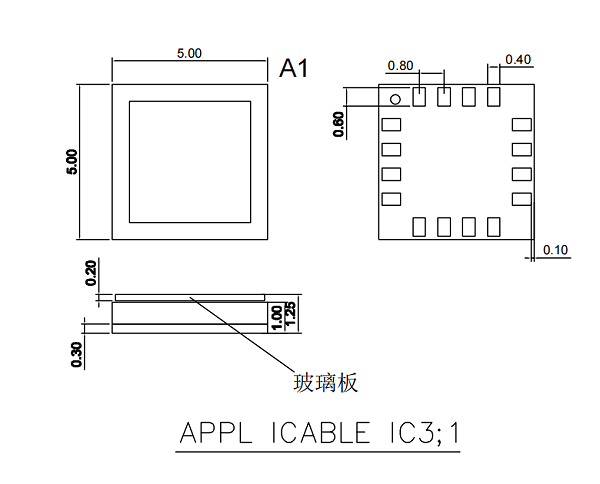

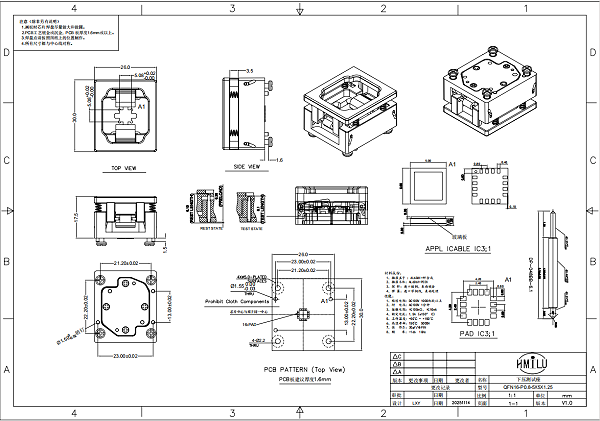

QFN16pin-0.8mm芯片图纸

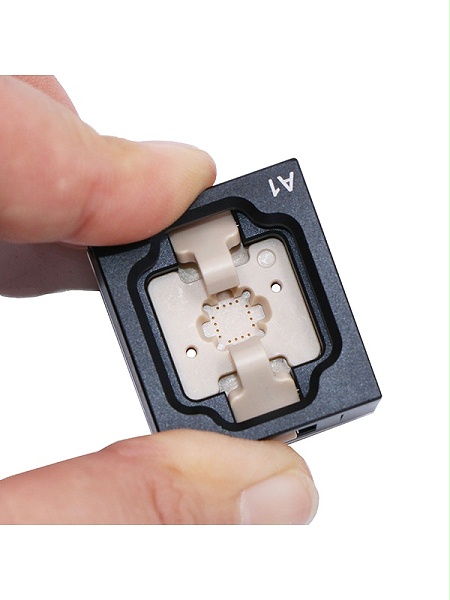

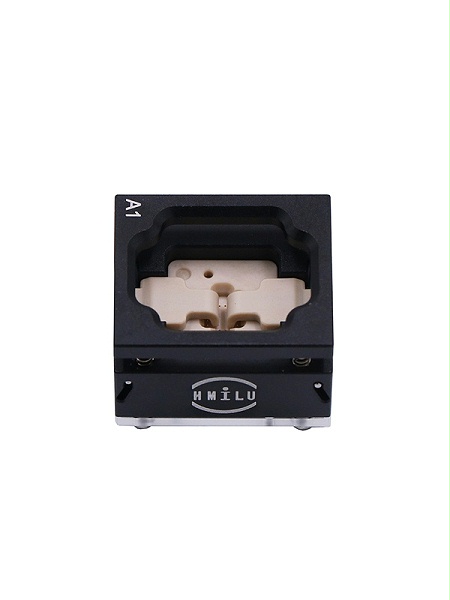

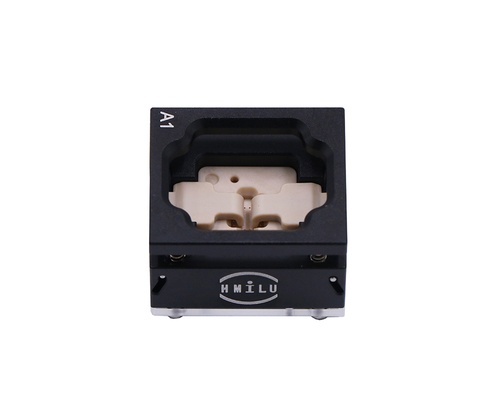

QFN封装IC测试座

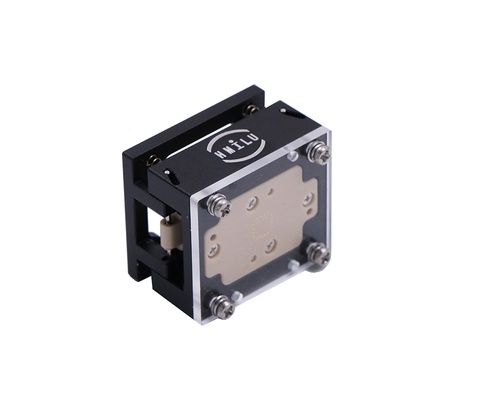

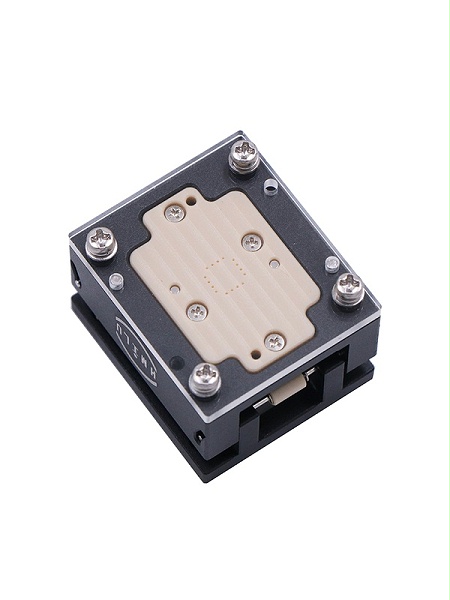

QFN16pin芯片测试socket
QFP16pin芯片测试夹具

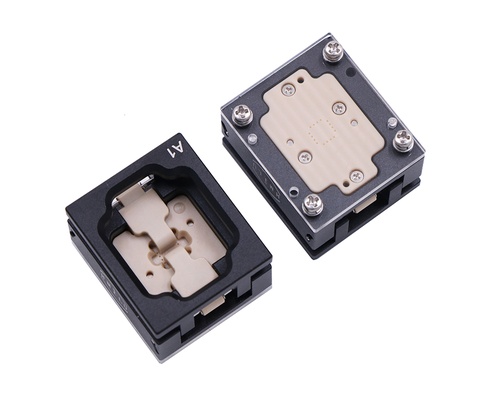

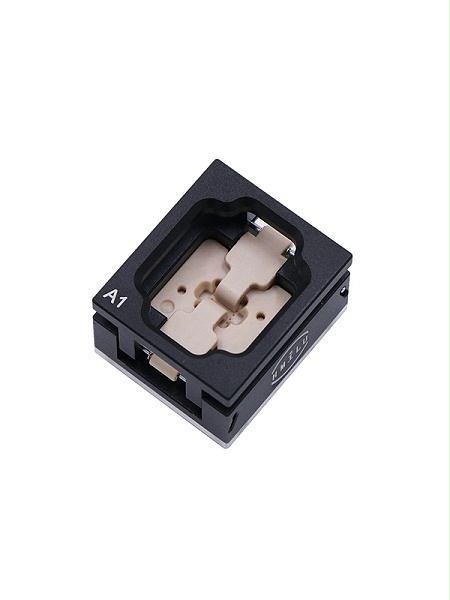

QFN16-0.8芯片测试socket

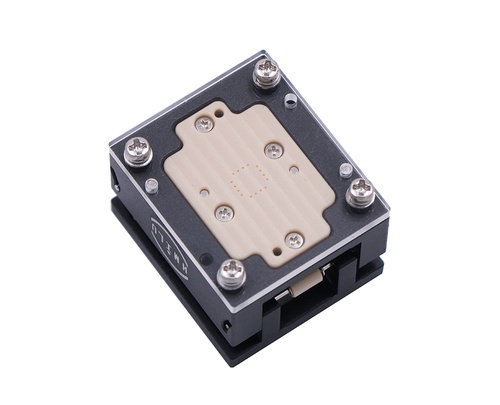

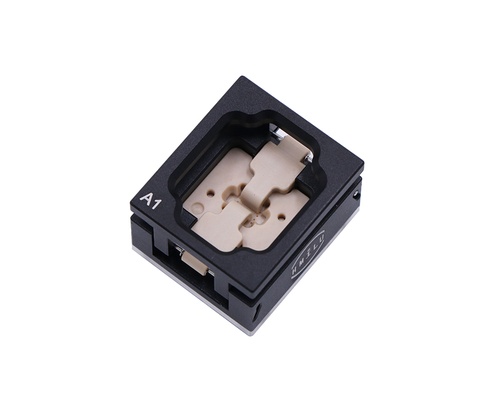

芯片测试夹具
