定制54pin合金翻盖探针测试座-鸿怡电子

模块测试座

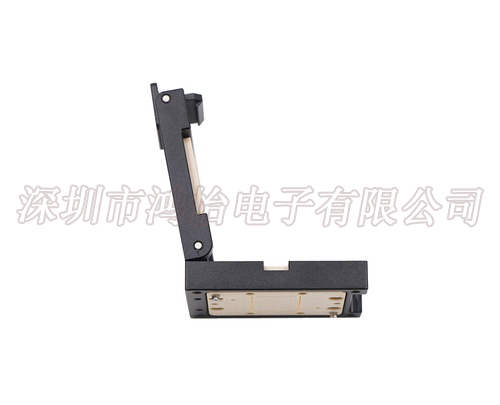

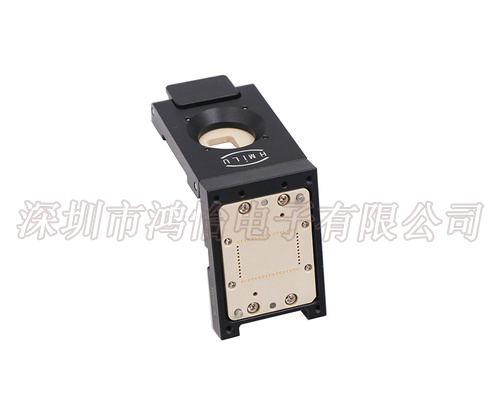

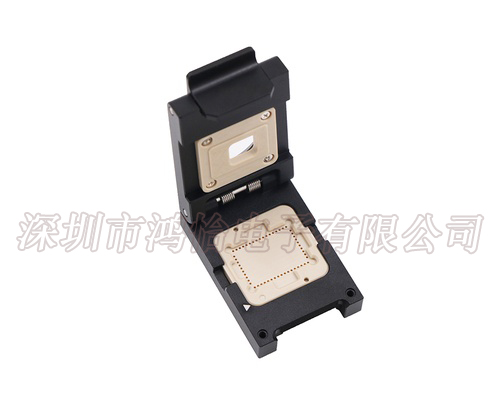

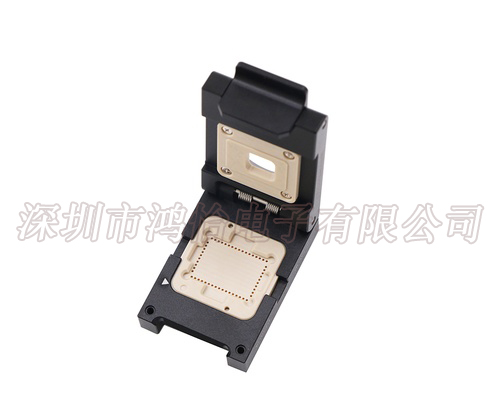

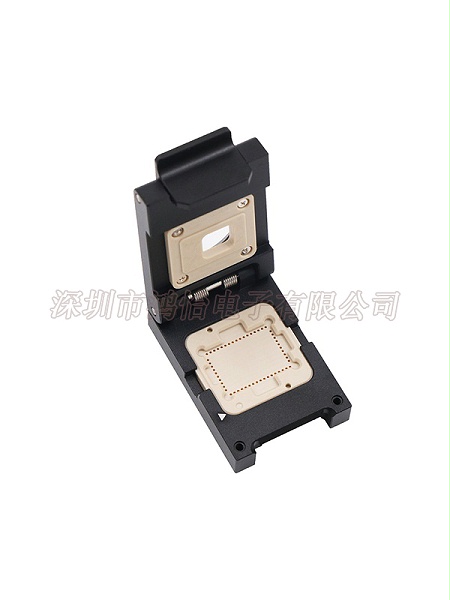

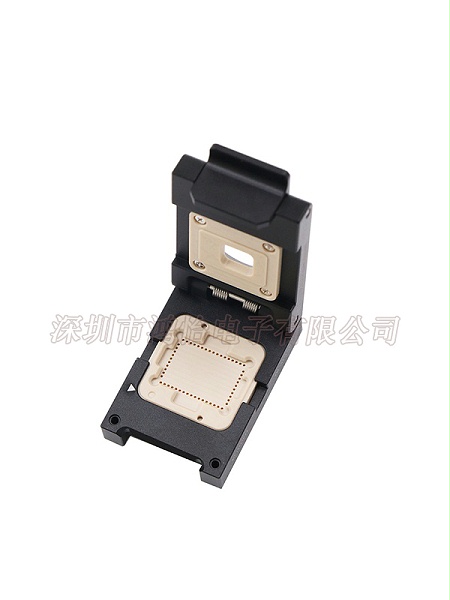

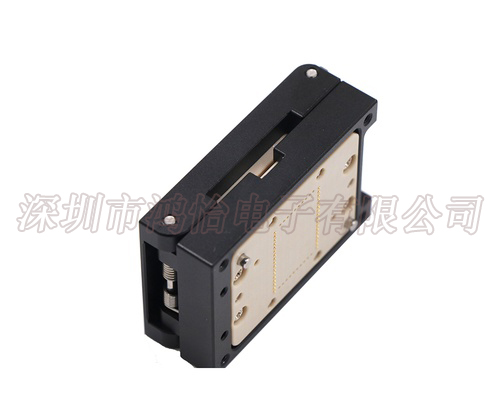

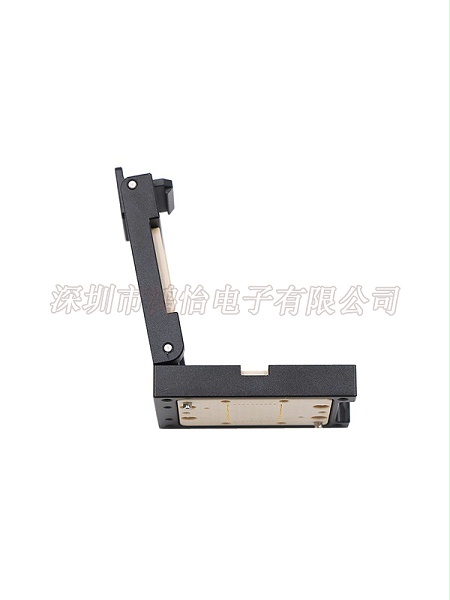

定制54pin-1.0(13x18mm)合金翻盖探针测试座

邮票孔模块54pin测试座产品特点:
体积小:整体尺寸最小可做到10MM*10MM*6.0MM
可做高频率测试:最高频率可达-1~-3dB@30GHz
定位精准度高:加工工艺可达 -+0.01MM
寿命长:寿命可达10万次(探针机械寿命可达15-20万)
稳定性高:采用合金材料,耐磨损20-30万次，耐高低温-45~+125。
可维护性高:采用模块化设计,全配件可单独更换。
可标准化:产品设计周期短,交货速度快。

鸿怡电子生产定制54pin-1.0(13x18mm)合金翻盖探针测试座产品介绍

54pin模块测试座产品参数

封装类型：模块
引脚位数：54pin
中心间距：1.0mm
本体尺寸： 13x18mm
模块测试座产品特点
1、采用翻盖式结构，操作方便；
2、上盖的IC压板采用翻盖式结构，下压平稳，压力均匀，不移位；
3、探针的爪头形突起能刺破焊接球的氧化层，接触可靠；
4、高精度的定位槽，保IC定位以及焊盘精确导通；
5、采用浮板结构有球无球都能测
6、镀金探针材料
7、探针可更换，维修方便，成本低
8、绝缘材料制作；
9、最小可做到跳距pitch=0.35mm(引脚中心到中心的距离）；

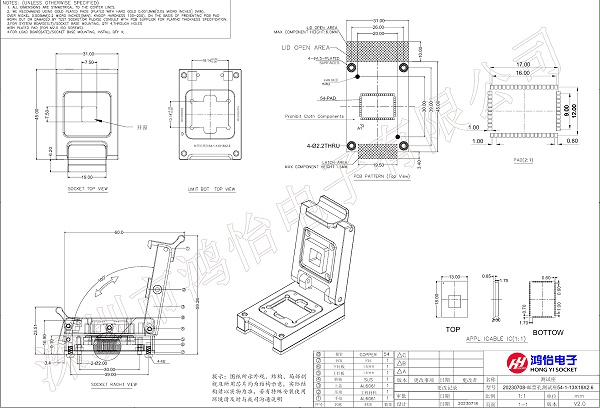

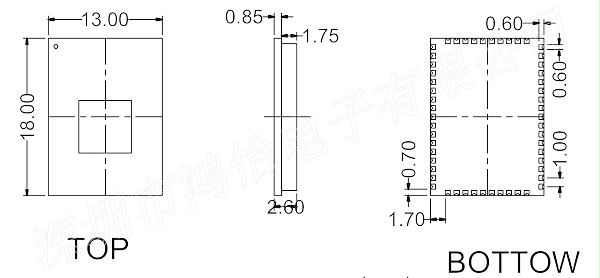

54pin模组规格

20250805114753000248/resource/images/be06ba9b46dd44eea218e9085da3aa37_16.jpg
