在半导体后道验证工序中，可靠性测试是连接晶圆制造与终端应用的死亡之谷。HTOL（高温工作寿命测试）凭借其标准化流程长期占据主导地位，然而面对异构集成与高功率密度芯片，其“恒温箱式”的粗放热管理已难以满足车规级和服务器级芯片的严苛需求。ITC（独立温控测试）技术的崛起，标志着力学控制从“环境场均热”向“单芯片结温直控”的范式转移。
一、HTOL与ITC：不仅是“群控”与“个控”的区别
传统HTOL测试通常将装有几十颗LGA芯片的老化板推入高温腔体，依赖空气对流维持125℃环境。这种模式的物理缺陷在于热阻网络失控：LGA封装由于没有引脚，焊球直接接触PCB，其导热路径极短，芯片内部微小的功耗波动（如漏电流增加）会瞬间导致结温飙升，而高温腔的热电偶无法在几分钟内感知到单颗芯片的“热点”。
ITC测试的本质是“去环境依赖”。鸿怡电子的ITC温控老化座通过直接在Socket建立独立微气候热场，截断环境干扰路径。每一颗LGA芯片都拥有独立的“温度伺服系统”，确保无论旁边芯片是待机还是全速运转，目标芯片的结温始终恒定在设定点（如125℃ ±0.5℃）。
二、硬件解耦：ITC系统的三大核心元器件详解
针对LGA 72pin（典型尺寸10mm×10mm或12mm×12mm）的封装特性，鸿怡电子ITC Socket在紧凑的热通道内完成精密传感与加热的协同布局。
1. 温度传感器选型：PT100的压倒性优势与NTC的补充
在LGA封装底部，热量集中且空间逼仄，传感器必须贴面安装。
主力型号：PT100（A级薄膜铂电阻）
规格：推荐 Heraeus M222 系列 1.6mm×3.2mm 或 IST AG P0K1.161.6W.B.025 封装。
电气参数：0℃时100Ω，100℃时138.5Ω，全量程线性度±0.15℃。
选型逻辑：ITC测试座需要反复压合，PT100的陶瓷基板结构抗压强度高，且其正温度系数特性天然防呆——一旦断路，阻值无穷大，上位机可立即报警停机，避免了NTC断路误判为“低温”导致加热器疯转的危险。
辅选型号：玻璃封装NTC（仅在低温批次校准场景使用）
规格：Semitec 103GT 玻璃珠型，直径1.0mm。
局限：LGA 72pin测试常涉及150℃以上高温，NTC在此区间灵敏度衰减为室温的1/10，且需要解算Steinhart-Hart高阶方程，增加MCU算力开销。若无特殊低温需求，优先PT100。
2. 温度线接线定义与接口要求：四线制与Micro-Coaxial布局
LGA 72pin老化座通常密集阵列排布，单块老化板上可能集成了8-16个Socket。接线若不合理，线间串扰和压降将导致测温崩溃。
接线定义（针对单Socket独立通道）：
激励线（I+/I-）：恒流1mA，采用双绞铁氟龙线，AWG30，耐温200℃。
测量线（V+/V-）：高阻抗输入端，需采用单芯屏蔽线（Micro-Coaxial），屏蔽层在主板ADC端单点接地。严禁与加热电源线平行走线，避免电磁感应。
物理路径：传感器导线埋入Socket基座的铣槽中，通过金手指触点与老化板（BIB）相连，老化板背面采用高速FPC连接器引出。
接口定义：
板对板接口：采用 Samtec SEARAY系列 高密度阵列连接器，在LGA 72pin测试座的底板上，需分配4个差分对引脚专用于单颗芯片的测温回路。
防漏电要求：由于PT100工作电流仅mA级，接口绝缘电阻必须大于1000MΩ（500V DC测试），防止潮湿环境下的漏电流旁路测量信号。
3. 加热片功率核算：12V供电在LGA 72pin下的热力学适配
LGA封装芯片的焊球面直接贴合加热片，热耦合效率极高，但热容也极小，加热功率需精准计算，防止过冲烧毁BGA焊球。
加热片选型：采用 氮化铝（AlN）厚膜电阻加热片，定制尺寸9.5mm×9.5mm，与LGA 72pin芯片本体面积基本1：1覆盖。
功率计算：
设LGA芯片及Socket近端热容为 5 J/K，要求从25℃升至125℃（升温100℃），理想绝热下需能量 500J。
若规定升温时间不超过30秒，理论加热功率需 16.6W。
由于热辐射和传导损耗，需预留20%裕量，因此额定功率选定为 20W。
供电规格确定：
标准电压：DC 12V。
电流峰值：1.67A。
稳定功耗：维持125℃时，由于漏热，稳态功率通常在 5W-8W 左右。
为何不用3.3V或5V：为达到20W，3.3V需6A电流。LGA 72pin Socket的金手指触点额定载流通常仅1A-2A，大电流将导致接触点过热熔毁基座。12V电压是兼顾安全、载流密度与电源适配器标准化的最优解。
三、鸿怡电子LGA 72pin ITC Socket的工程协同实战

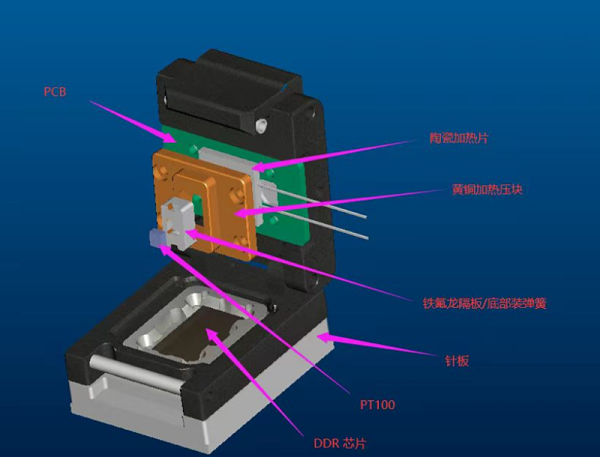

在鸿怡电子的LGA 72pin ITC老化测试座方案中，上述元件被整合为自适应浮动热沉模组。
1. 装配：PT100传感器预埋在AlN加热片的开孔中，热敏面向上与芯片底面留有0.1mm间隙，填充液态金属导热膏以消除空气热阻。

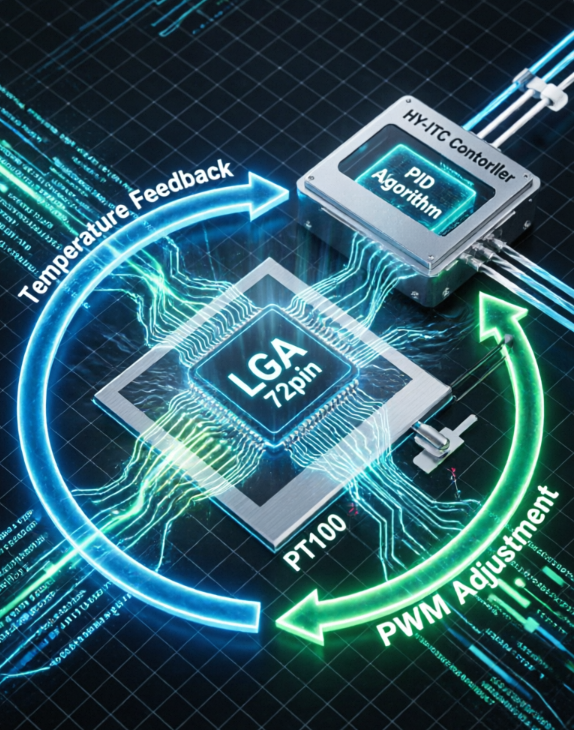

2. 控制链路：12V PWM信号通过老化板背面铜箔（3oz厚铜）直接送达加热片，独立的V+/V-信号线从嘈杂的功率地中提取出微伏级的纯净温度信号。
3. 故障保护：若上位机检测到12V供电回路电流超过2A阈值，硬件级过流保护即刻切断MOS管，锁死该Socket加热功能，防止因传感器脱落导致的“冷端误导性疯狂加热”事故。
从HTOL的“大锅饭”到ITC的“私厨定制”，独立温控测试带来的不仅是温度精度的数量级提升，更是对芯片失效模型认知的纠偏。围绕鸿怡电子LGA 72pin ITC温控老化座展开的PT100四线制测温与12V功率驱动设计，证明了高可靠性源于每一个毫欧和每一个毫安级的精准拿捏。在汽车电子与AI算力芯片的可靠性征程中，ITC技术正在重写测试标准的底层代码。
