在半导体芯片品质管控体系中，老化测试（Burn-in Test）是筛选芯片早期隐性失效、验证长期使用寿命的核心可靠性工序，也是车规、工业、军工、高端消费芯片出货前的终极品质兜底环节。该测试依据JEDEC JESD47、AEC-Q100等国际行业标准，通过对芯片施加高温、低温、高湿、额定过压、满载大电流等多重加速应力，快速激发晶圆工艺、封装制程、电路布线、栅氧层等潜在缺陷，提前筛除寿命不足、稳定性差的“弱芯片”，精准预判芯片5-20年终端使用可靠性。
不同于常规FT短时成品测试，老化测试属于长时、高应力、极端工况测试，对测试治具的耐候性、接触稳定性、载流能力、抗老化能力要求极高。普通通用芯片测试座仅适配短时常温分选测试，无法耐受上千小时连续通电、高低温循环、高湿腐蚀等严苛工况，极易出现接触漂移、发热失效、结构变形、数据失真等问题。

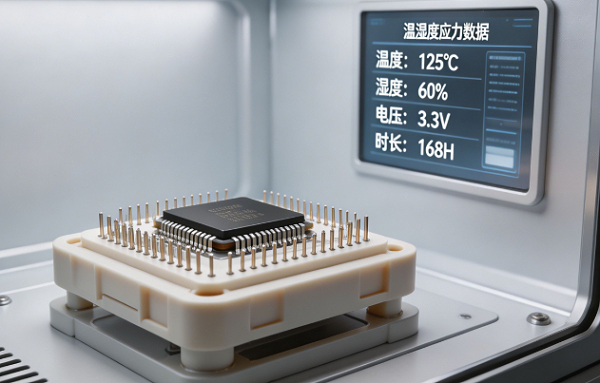

而芯片老化测试座（Burn-in Socket）作为芯片与老化板、老化试验箱的唯一电气连接载体，专为高应力老化场景定制，是保障芯片老化测试数据精准、工况稳定、量产高效的核心利器。
二、芯片老化测试座：为何是可靠性检测核心利器？
芯片老化测试的核心难点不在于测试程序，而在于长时间极端工况下的测试一致性与稳定性。鸿怡电子专用老化测试座针对性解决行业通用治具的短板，具备六大不可替代核心优势，成为芯片可靠性检测的刚需核心设备。
1. 千小时级稳定接触，杜绝测试数据漂移
老化测试动辄数百至上千小时连续通电运行，普通测试座易出现高温氧化、接触电阻飙升、压降异常等问题，导致测试误判、复测率高。鸿怡电子老化测试座采用厚金抗氧化探针工艺，全温域接触电阻波动≤5mΩ，全程保持稳定电气连接，确保上千小时老化数据真实有效，大幅降低测试误差与复测成本。
2. 超宽温湿耐候，适配全场景极端工况
采用高端耐高温PEEK基材与特种防腐结构设计，稳定工作温区覆盖-55℃～175℃，可长期耐受85%RH高湿、2.3atm高压HAST加速老化环境，杜绝高温变形、低温脆裂、高湿绝缘失效等问题，完美适配全等级芯片可靠性认证标准。
3. 大电流承载+高效散热，适配高功耗芯片
针对功率器件、FPGA、AI算力芯片等高功耗产品，老化座搭载一体化铜质均热散热模组，搭配辅助散热气孔设计，快速导出芯片满载热量。单针可持续承载25A大电流，有效避免大电流老化过程中积热、热击穿、性能漂移等不良问题，适配各类大电流高负载老化场景。
4. 数模屏蔽隔离，保障高频信号完整性
采用数模分区、高低频隔离、金属屏蔽舱体设计，将电源域、高速信号域、射频域完全隔离，彻底消除长时老化过程中的信号串扰、电磁干扰问题，可稳定满足射频芯片、高速FPGA、RFSOC等器件的高频、高速信号老化测试需求。
5. 高耐久量产设计，大幅降本增效
探针采用耐磨抗疲劳、耐高温钝化工艺，标准插拔寿命≥30万次，可适配7×24小时批量自动化老化流水线。模块化可拆卸结构，维护便捷、更换成本低，相比普通治具，可大幅减少产线停机、频繁换治具的隐性生产成本。
6. 全封装兼容，精准防护芯片
支持FC-BGA、BGA、QFN、LGA、TO、SOP等芯片主流封装，配备±0.02μm微米级精准定位结构，搭配真空吸附、翻盖锁紧双结构，可有效避免高密度小间距芯片出现虚接、偏位、压球、引脚损伤等问题，完全适配车规、军工严苛测试要求。

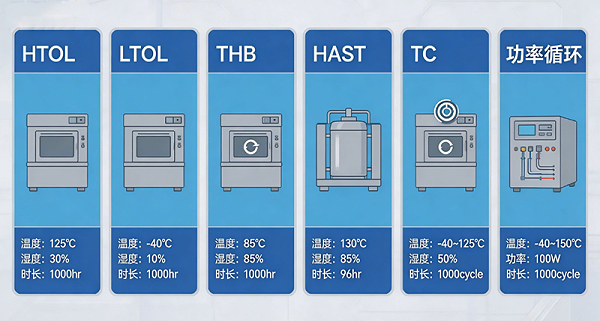

三、六大主流芯片老化测试类型及标准化测试条件
1. HTOL高温工作寿命老化（行业通用核心测试）
测试目的：加速激发芯片电子迁移、栅氧老化、金属布线疲劳等隐性缺陷，验证芯片长期高温满载工作稳定性，是出货必测核心项目。
测试温度：消费级125℃、工业级150℃、车规/军工级150℃~175℃
湿度环境：干燥密闭环境，无加湿
老化时长：消费级72~500h、工业级500~1000h、车规/军工1000~3000h
电压应力：额定电压1.1~1.5倍偏压，动态满载1.2倍VCC
电流负载：逻辑芯片满载逻辑运行；功率芯片持续额定大电流输出；FPGA/算力芯片85%~95%资源满载运行
2. LTOL低温工作寿命老化
测试目的：模拟高寒户外、车载、航天低温工作场景，排查芯片低温漏电、时序错乱、启动失效、功能异常等问题。
测试温度：常规工业-40℃、航天/高寒车载-55℃
湿度环境：干燥低温环境，杜绝结露短路
老化时长：500~1000h持续带电运行
电压电流：标准额定电压，持续满载电流工况
3. THB温湿度偏压湿热老化
测试目的：考核塑封芯片防潮密封性能，加速水汽渗透腐蚀线路、引发漏电失效，是通信、电源、车载芯片核心认证项目。
温湿度标准：85℃恒温、85%RH恒湿
老化时长：消费级500h、工业/车规级1000h
电压应力：1.1倍额定电压持续静态偏压
电流负载：低功耗静态带电，禁止大电流满载（防凝露故障）
4. HAST高加速湿热老化
测试目的：THB测试的高效加速替代方案，大幅缩短验证周期，快速筛查芯片封装密封性、抗腐蚀隐性缺陷，多用于研发阶段快速验证。
环境参数：130℃高温、85%RH湿度、2.3atm高压密闭环境
老化时长：48~168h（等效常规THB上千小时老化效果）
电压应力：1.1倍VCC持续偏压
适配芯片：MCU、SoC、射频芯片，不适用于大功率功率器件
5. TC温度循环老化（冷热冲击）
测试目的：模拟环境温度骤变工况，验证芯片封装、焊球、基板的热膨胀匹配性，排查分层、焊球开裂、脱粘、线路疲劳等结构性缺陷。
温度区间：常规-40℃↔125℃、军工级-55℃↔150℃
温变速率：10℃/min，高低温区间各保温30min
循环次数：消费级500次、工业/车规级1000~3000次
带电条件：全程持续额定电压、基础工作电流不间断供电
6. 功率循环老化（Power Cycle）
测试目的：专为SiC MOS、IGBT、电源管理芯片、车载功率模块设计，模拟设备频繁启停、负载波动引发的热应力循环，验证器件长期负载稳定性。
温度区间：壳温25℃↔125℃/150℃往复切换
循环周期：满载升温10min、降温静置5min，单循环15min
循环次数：车规新能源芯片10000~50000次
电气条件：额定满载大电流、1.2倍工作电压动态启停切换
四、芯片老化测试对测试座的硬性核心要求
基于以上六大高应力老化测试标准，老化测试座必须突破普通测试治具的性能局限，满足五大硬性指标，方可保障测试合规、数据精准、量产稳定：
超宽温耐候性：长期稳定工作区间覆盖-55℃~175℃，高温不变形、低温不脆裂、高湿不漏电、绝缘性能不衰减。
超低稳定阻抗：全程老化接触电阻≤30mΩ，千小时温循、湿热测试后，电阻波动不超过5mΩ，无漂移、无跳变。
分级大电流载流：逻辑芯片单针载流≥1A，功率/算力芯片单针载流≥20A，适配各类满载大电流老化工况。
低寄生高隔离：寄生参数极低，数模、高低频完全隔离，保障高速、射频芯片长时老化的信号完整性。
高防腐高耐久：探针防腐耐磨、抗高温老化，插拔寿命长，适配大批量、长周期量产老化测试。
五、鸿怡电子老化测试座Socket协同应用案例
鸿怡电子深耕半导体老化测试治具领域多年，针对HTOL、THB、HAST、温度循环、功率循环全场景，定制适配多封装、多品类芯片的专用老化测试座，可完美适配老化板、多工位老化箱自动化产线，广泛应用于消费、工业、新能源车载、射频通信、军工算力芯片的可靠性验证。

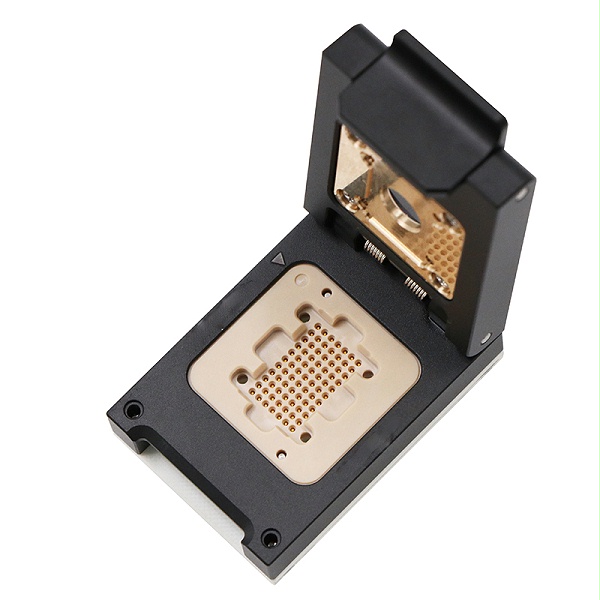

案例一：车规MCU FBGA封装HTOL高温老化测试方案
针对新能源车载主控MCU AEC-Q100 Grade0车规认证需求，适配175℃、1000小时HTOL高温老化及1000次温度循环测试场景。采用真空翻盖一体化结构，±0.02mm超高定位精度，有效防护高密度焊球压伤、虚接问题。探针耐高温、抗氧化，千小时老化接触电阻波动＜3mΩ，搭配定制多电压域老化负载板，彻底杜绝信号串扰。落地应用后，芯片老化误测率从12%降至0.8%，一次性通过车规可靠性认证，量产测试效率提升50%。
案例二：工业电源芯片LGA封装功率循环老化方案
适配工业DC-DC电源模块、大功率开关芯片功率循环老化、满载大电流长期老化场景。搭载一体化紫铜强效散热模组，配合四周通风散热结构，快速导出芯片满载高温热量。单针可持续承载15A大电流，接触阻抗稳定≤40mΩ，无大电流压降、局部过热问题，可稳定适配-40℃~125℃温循、85℃/85%RH湿热老化工况，精准筛选功率芯片导通电阻漂移、满载发热失效等隐性缺陷。
案例三：高端FPGA/AI芯片FC-BGA长时HTOL老化方案
面向高端算力FPGA、GPU加速芯片，适配150℃、2000小时超长时高温满载老化及高速信号同步检测。采用低寄生高频分区探针设计，电源域与高速SerDes信号域物理隔离，有效规避长时老化串扰干扰。搭配可拆卸均热散热块，可稳定适配10W+高功耗芯片满载运行，支持7×24小时不间断自动化老化，探针50万次插拔无性能衰减，保障高端算力芯片可靠性测试一致性。
案例四：射频芯片QFN封装HAST高加速老化方案
针对RFSOC、无线通信射频芯片130℃高压高湿HAST加速老化场景定制开发。探针采用特殊钝化防腐镀层，壳体密封防潮设计，可长期耐受2.3atm高压、85%RH高湿腐蚀环境。搭载50Ω专用射频屏蔽探针，10GHz频段插入损耗≤0.4dB，全程高频信号无失真、无衰减，48小时加速老化数据可精准匹配终端长期使用失效趋势，大幅缩短研发验证周期。
芯片老化测试是保障芯片长期可靠性的核心工序，而老化测试座是支撑老化测试精准、稳定、高效落地的核心利器。普通测试座无法承受千小时带电、极端温湿度、功率循环等高应力工况，极易引发测试失真、芯片损伤、产线停工等问题。
行业六大主流老化测试均具备严苛的温湿度、时长、电压、电流执行标准，对测试治具的耐候性、载流能力、接触稳定性、散热性能、隔离性能有着极高门槛。鸿怡电子全系列专用芯片老化测试座，针对性适配各类芯片老化测试痛点，覆盖全封装、全品类、全工况可靠性测试场景，可为半导体封测企业、研发机构提供标准化、高稳定、低成本的老化测试治具解决方案，精准筛除芯片早期隐性失效，全面提升芯片终端使用寿命与市场可靠性。
