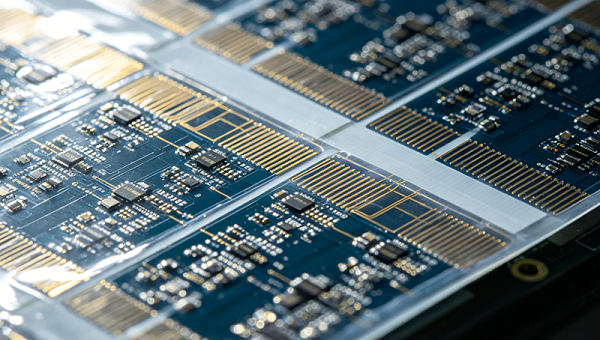

COF（Chip On Film，覆晶薄膜）封装技术作为高端封装领域的核心技术之一，凭借超薄、轻便、高集成度、可绕行的特性，成为推动电子产品向轻薄化、精细化、高分辨率升级的关键支撑。其核心是将IC裸片直接贴装在柔性线路板（FPC）上，通过专属连接技术实现芯片与基板的电气导通，广泛应用于各类消费电子、显示设备等领域。COF封装芯片的性能直接决定终端产品的运行稳定性与显示、控制精度，而测试环节作为芯片研发验证与量产交付的核心关口，需精准覆盖适用场景需求、匹配连接技术特性、满足严苛测试条件。鸿怡电子深耕封装测试领域，其COF封装芯片测试座凭借定制化设计、高精准接触、多场景适配能力，与COF封装芯片测试全流程深度协同，有效解决测试中的精准定位难、信号干扰大、连接不稳定等痛点，为芯片测试提供高效、可靠的支撑。
COF封装芯片的测试核心是“贴合应用场景、匹配连接特性、保障测试精准”，需兼顾柔性封装的结构特殊性与终端产品的严苛要求，既要验证芯片本身的电性能、可靠性，也要适配其连接技术的特点，避免因测试偏差导致芯片在实际应用中出现连接失效、信号失真等问题。鸿怡电子COF封装芯片测试座以场景为导向、以技术为核心，精准匹配COF封装的结构与测试需求，实现“测试精准化、适配多元化、效率最大化”的测试目标。
一、COF封装芯片在电子产品中的适用场景
COF封装技术凭借尺寸缩小化、线距细微化、弯折强度高、可承载主被动组件等优势，完美适配电子产品“轻薄短小”的设计趋势，同时满足高分辨率、高可靠性的性能需求，广泛应用于消费电子、显示设备、可穿戴设备等多个领域，成为取代COG、TAB技术的下一代主流封装方案之一，具体适用场景如下：
（一）消费电子领域（核心应用场景）
消费电子是COF封装芯片的主要应用场景，核心适配各类便携式、轻薄化设备，依托其高集成度与柔性特性，解决设备小型化与性能升级的矛盾：
智能手机：作为实现全面屏的核心技术支撑，COF封装芯片（主要为显示驱动芯片）将IC裸片贴装在柔性基板上，无需占据面板区域，可实现更大分辨率与更窄边框设计，适配折叠屏、曲面屏等高端机型，同时满足手机高频信号传输与低功耗需求，是手机显示模组的核心元器件之一。
笔记本电脑、平板电脑：适配轻薄本、二合一平板的小型化设计，用于显示驱动、触控控制等芯片封装，凭借其可挠折特性，适配设备的折叠、轻薄结构，同时保障信号传输的稳定性，提升设备的显示清晰度与触控灵敏度。
可穿戴设备：智能手表、手环等设备对体积、重量要求极高，COF封装芯片的超薄、超小特性可有效节省电路板空间，同时其弯折强度高，可适配可穿戴设备的曲面造型与长期佩戴的可靠性需求，用于心率监测、显示控制等核心功能芯片封装。
（二）显示设备领域

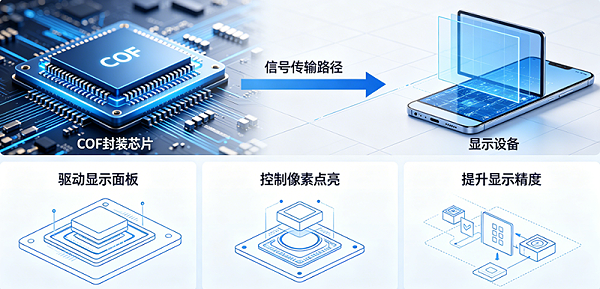

显示设备是COF封装芯片的核心应用场景，其线距细微化、高可靠连接的特性，完美适配各类显示面板的高分辨率需求：
LCD、OLED面板：COF封装的显示驱动芯片是液晶面板、OLED面板的核心部件，可实现35μm以下的细微线距，提升面板的分辨率与显示效果，广泛应用于高清电视、显示器、车载显示面板等设备，相较于COG技术，可在相同面板尺寸下实现更高分辨率，相较于TAB技术，避免了悬空引线易变形、折断的问题。
便携式显示设备：平板电脑、便携式显示器、电子阅读器等，依托COF封装的轻薄特性，实现显示模组的小型化、轻量化，同时保障显示信号的稳定传输，避免因封装体积过大影响设备的便携性。
（三）其他新兴领域
随着COF技术的不断升级，其应用场景持续拓展，逐步覆盖人工智能、车联网、医疗电子等新兴领域：车载显示领域，适配车载中控屏、仪表盘的柔性安装需求，凭借其抗振动、宽温适配特性，保障车载显示的稳定性；医疗电子领域，用于便携式诊断设备的核心芯片封装，满足设备小型化、低功耗、高可靠性的要求；人工智能设备领域，适配微型传感器、智能控制芯片的封装需求，提升设备的集成度与运行效率。
二、COF封装芯片的核心连接技术
COF封装芯片的连接技术是实现芯片与柔性基板（FPC）电气导通、保障信号传输稳定的核心，其连接质量直接决定芯片的性能与可靠性。目前COF封装芯片的核心连接技术主要有3种，每种技术的特性、适用场景不同，对应的测试重点也存在差异，鸿怡电子测试座针对不同连接技术的特点，优化设计适配方案，确保测试精准度，具体如下：
（一）金-锡共晶连接工艺
该工艺是COF封装的传统连接技术，核心是利用IC芯片上的金凸块与镀锡的FPC内部引线，通过加热加压形成金-锡共晶，实现电气连接与固定。其核心特点是连接可靠性高、导电性能优异，可满足线宽间距在20μm以上的连接需求，适配中高端显示驱动芯片、功率芯片等COF封装场景。
核心技术要点：焊接温度需控制在金-锡共晶形成温度（325~330℃）以上，业界常用400℃左右的焊接温度，需精准控制温度，避免温度过低导致共晶形成不充分、引线开路，或温度过高导致基材变形、引线开路；同时需控制FPC引线的镀锡厚度，避免镀锡过厚导致未形成共晶，引发短路、漏电问题。此外，为降低焊接温度，目前已逐步采用超声波辅助焊接技术和等离子表面清洁技术，减少基材变形风险。

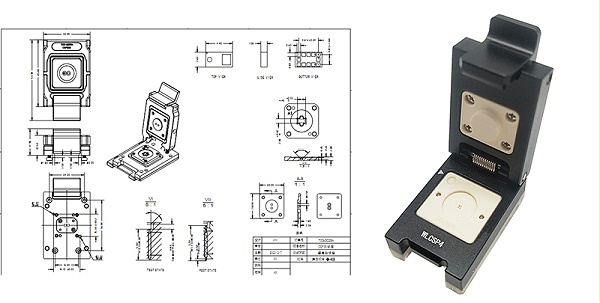

协同应用亮点：鸿怡电子COF测试座针对金-锡共晶连接的高温特性，采用耐高温陶瓷基板，可耐受450℃以上高温，避免测试过程中座体变形；同时内置精准温度监测模块，可实时监测测试过程中的温度变化，确保焊接温度与测试温度精准匹配，避免温度偏差影响测试数据；测试座的镀金探针可精准对接金凸块与FPC引线，确保接触稳定，减少信号传输损耗，精准验证共晶连接的导通性与可靠性。
（二）各向异性导电胶膜（ACF）连接工艺
该工艺是目前COF封装中应用最广泛的连接技术，核心是将分散有细微金属粒子（或镀金塑料小球）的ACF材料，贴合于IC凸块与FPC基板线路之间，通过加热加压使树脂流动，导电粒子与凸块、基板线路接触实现电气导通，同时利用导电粒子的粒径与添加量，实现各向异性导通（仅垂直方向导通，横向不导通）。其核心特点是工艺简单、适配性强，可满足大部分COF封装场景，尤其适用于中低线宽间距的连接需求。
核心技术要点：ACF材料需选用直径3~5μm的镀金塑料小球，以40000~60000个/mm²的密度分散在热固性环氧树脂体系中；加热加压过程中，需精准控制温度（150~200℃）、压力与时间，确保树脂固化收缩，使导电粒子挤压变形，提升接触紧密性；需避免导电粒子分布不均导致的短路、接触不良问题，同时需关注ACF连接在后续回流焊过程中的热应力变形，避免导电性下降或开路。
协同应用亮点：鸿怡电子COF测试座针对ACF连接的特性，采用柔性定位结构，可适配FPC基板的柔性特性，避免测试过程中基板变形；测试座的探针采用微型柔性设计，接触压力均匀（0.2~0.5N），可精准对接IC凸块与FPC线路，避免损伤ACF连接层；同时支持加热加压过程中的同步测试，可实时监测导通性能，精准捕捉接触不良、短路等问题，验证ACF连接的稳定性与可靠性。
（三）非导电胶（NCA）连接工艺
该工艺是面向细微线宽间距连接的高端技术，核心是依靠芯片凸块与FPC基板线路的直接机械接触实现电气导通，NCA材料的作用是通过树脂硬化收缩完成电极压接，维持接触导通所需的压力，并保护接点、提升可靠性。其核心特点是横向短路概率低，可应对比共晶、ACF工艺极限间距更小的连接需求（17μm以下），适配高端、高分辨率COF封装芯片，如高端显示驱动芯片、微型传感器芯片等。
核心技术要点：对芯片凸块高度的平整性、FPC基板表面的平整度要求极高，基材需具备高尺寸稳定性；FPC连接线路需电镀金，避免氧化层形成影响接触导通；NCA材料需具备高Tg、高弹性模数、高收缩性、低热膨胀系数等特性，可在高温短时间内（20sec，150~250℃）固化，同时具备优良的电气绝缘、防湿、耐冲击特性。
协同应用亮点：鸿怡电子COF测试座针对NCA连接的高精度要求，采用微米级定位结构，定位精度≤0.5μm，可精准对接细微线宽间距的凸块与线路，避免定位偏差导致的接触不良；测试座采用低寄生参数设计，可减少信号干扰，精准验证细微线宽间距下的信号传输性能；同时支持NCA固化过程中的实时监测，可捕捉树脂固化收缩过程中的接触变化，验证连接的可靠性与稳定性，适配高端COF封装芯片的测试需求。
三、COF封装芯片的核心测试条件要求（结合鸿怡电子测试座协同应用）
COF封装芯片的测试需结合其柔性封装特性、连接技术特点，以及终端产品的应用场景，明确严苛的测试条件，覆盖“电性能、环境适应性、连接可靠性”三大维度，拒绝“仅验证导通”的片面测试，确保测试数据贴合实际应用工况。鸿怡电子COF封装芯片测试座针对测试条件要求，优化设计适配方案，实现与测试流程的深度协同，精准解决测试痛点，以下是核心测试条件要求及协同应用亮点：
（一）电性能测试条件
电性能测试是COF封装芯片测试的核心，需确保芯片的信号传输、导通性能、功耗等指标符合设计要求，核心测试条件如下：
供电条件：输入电压符合芯片规格（通常为1.8V~5V），电压波动≤±0.5%，确保供电稳定，避免因电压波动导致信号失真、测试数据偏差；针对低功耗场景（如可穿戴设备、便携式设备），需额外控制供电电流的稳定性，电流波动≤±1mA。
信号条件：输入信号的幅值、频率符合芯片规格，信号失真度≤0.3%；针对高频COF芯片（如显示驱动芯片），测试设备的采样率≥芯片信号频率的10倍，确保精准捕捉信号传输波形；需控制测试环境的电磁干扰，避免外部干扰影响信号测试数据。
接触条件：测试座与芯片、FPC基板的接触阻抗≤1mΩ，接触压力均匀稳定，避免接触不良导致的信号损耗、导通异常；针对细微线宽间距的COF芯片，需确保探针与凸块、线路的精准接触，无错位、无损伤。
协同应用亮点：鸿怡电子COF测试座采用低接触阻抗设计，搭配镀金钨铜探针，接触阻抗稳定控制在0.8mΩ以下，有效减少信号传输损耗；测试座内置精准供电模块，可提供稳定的输入电压与电流，电压、电流波动控制在要求范围内；同时采用屏蔽式结构，可有效抑制外部电磁干扰，确保信号测试的准确性；针对细微线宽间距的芯片，测试座的微米级定位结构可实现精准对接，避免接触错位与损伤，适配高频、高精度电性能测试需求。
（二）环境适应性测试条件
COF封装芯片应用于各类复杂环境，需通过环境适应性测试验证其在不同工况下的可靠性，核心测试条件结合终端应用场景设计，具体如下：
温湿度测试：标准测试环境温度为25℃±2℃，湿度为50%±5%；高低温循环测试需覆盖终端设备的工作温度范围（-40℃~85℃），循环1000次，每次循环升温/降温速率≤5℃/min，测试后需验证芯片的导通性、信号传输稳定性，无参数漂移、连接失效等问题。
振动测试：针对车载、可穿戴设备等场景，需完成振动测试（10~2000Hz，加速度8g），测试过程中确保芯片与测试座的接触稳定，测试后验证连接可靠性，无接触不良、凸块脱落等问题。
弯折测试：结合COF封装的柔性特性，需完成弯折测试（弯折角度0~180°，弯折次数≥1000次），弯折半径符合FPC基板的弯折要求，测试后验证芯片的导通性与信号传输性能，无线路断裂、连接失效等问题。
协同应用亮点：鸿怡电子COF测试座采用耐高温、低热膨胀系数（CTE）的柔性基板，可在-55℃~100℃温度范围内保持结构稳定，无变形、无接触不良，适配高低温循环测试需求；测试座的抗振动结构设计，可承受高频振动，探针具备良好的弹性复位能力，避免振动导致的接触不良；针对弯折测试，测试座采用柔性定位夹具，可适配FPC基板的弯折特性，避免弯折过程中基板损伤，同时实时监测导通性能，精准捕捉弯折过程中的连接异常。
（三）连接可靠性测试条件
连接可靠性是COF封装芯片的核心性能，需结合其连接技术特点，针对性设计测试条件，验证连接的稳定性与耐久性，具体如下：
焊接可靠性测试：针对金-锡共晶连接，需测试共晶层的厚度、结合强度，确保共晶层均匀，无虚焊、假焊；针对ACF、NCA连接，需测试连接层的附着力，确保树脂固化充分，无剥离、脱落，测试后验证导通性能稳定。
插拔寿命测试：针对量产测试场景，测试座与芯片的插拔寿命≥30万次，插拔过程中接触阻抗稳定，无明显上升，探针无磨损、变形，确保量产测试的效率与可靠性。
老化测试：将芯片置于高温高湿环境（85℃，湿度85%）下连续老化1000小时，测试后验证芯片的导通性、信号传输性能，无参数漂移、连接失效等问题，确保芯片长期运行的可靠性。
协同应用亮点：鸿怡电子COF测试座针对不同连接技术的可靠性测试需求，优化探针与定位结构，针对金-锡共晶连接，可配合测试设备验证共晶层质量；针对ACF、NCA连接，可精准测试连接层的附着力；测试座的探针采用高强度铍铜合金，经过疲劳强化处理，插拔寿命≥50万次，远超行业标准，适配量产测试需求；同时支持老化测试过程中的实时监测，可精准捕捉连接性能的变化，验证芯片的长期可靠性。
（四）其他关键测试条件
除上述核心测试条件外，还需满足以下测试要求：清洁度测试，确保芯片表面、连接部位无氧化、污染，避免影响连接可靠性；尺寸精度测试，验证COF封装的尺寸偏差、线宽间距偏差，确保符合设计要求；热性能测试，测试芯片工作过程中的温升，确保散热性能良好，避免过热导致连接失效、芯片性能衰减。鸿怡电子COF测试座可与各类测试设备无缝对接，支持多参数同步采集，减少测试设备切换带来的效率损耗，同时其高接触稳定性，可确保多批次芯片测试的数据一致性，提升测试效率与可靠性。
四、鸿怡电子COF封装芯片测试座的协同应用价值与实际案例
鸿怡电子COF封装芯片测试座的核心价值，在于“精准适配、高效验证、稳定可靠”，其针对COF封装的柔性特性、不同连接技术特点，以及严苛的测试条件要求，通过定制化设计，实现与COF封装芯片测试全流程的深度协同，有效解决了柔性基板定位难、细微线宽间距接触不准、高温测试变形、信号干扰等行业痛点，为芯片研发验证与量产测试提供有力支撑。
实际应用案例中，某高端显示驱动芯片厂商在COF封装芯片研发阶段，采用鸿怡电子COF测试座，针对ACF连接技术，精准完成电性能、连接可靠性测试，成功解决了细微线宽间距接触不良、信号干扰等问题，测试效率提升35%，测试数据偏差控制在0.3%以内，助力芯片快速完成研发验证，实现量产；某智能手机厂商在COF封装显示驱动芯片量产测试中，借助鸿怡电子测试座的多通道并行测试能力，同时完成多颗芯片的温湿度、插拔寿命测试，测试效率提升50%，有效筛除不合格芯片，降低量产不良率，确保终端手机的显示稳定性。
此外，鸿怡电子COF测试座具备良好的兼容性，可适配不同尺寸、不同连接技术的COF封装芯片，无需额外调试，可快速投入测试；同时具备定制化能力，可根据客户的具体测试需求，优化探针设计、定位结构与屏蔽性能，进一步提升测试的精准度与适配性，满足消费电子、显示设备、车载电子等不同领域的严苛测试要求。
COF封装芯片凭借超薄、高集成度、可挠折的特性，已成为推动电子产品轻薄化、高分辨率升级的核心元器件，广泛应用于消费电子、显示设备、可穿戴设备等多个领域，其连接技术的多样性与测试条件的严苛性，对测试座的适配能力、精准度提出了更高要求。COF封装芯片的测试需围绕应用场景需求，匹配不同连接技术的特点，覆盖电性能、环境适应性、连接可靠性等多维度，确保测试数据贴合实际应用工况。
鸿怡电子COF封装芯片测试座，通过微米级定位、低接触阻抗、多场景适配、定制化设计，与COF封装芯片的连接技术、测试条件深度协同，有效解决了测试过程中的定位偏差、信号干扰、高温变形、接触不良等痛点，提升了测试效率与数据准确性，为COF封装芯片的研发验证与量产交付提供了稳定、高效的解决方案。未来，随着COF技术向更细微线宽、更高集成度、更广泛应用场景拓展，鸿怡电子将持续优化测试座设计，强化协同适配能力，助力COF封装芯片实现更优的性能与可靠性，推动电子产品产业的迭代升级。
