在AI计算、高性能计算（HPC）、图形渲染、5G通信、自动驾驶等前沿技术领域，高速DSP处理器芯片是核心算力载体。凭借高主频、强并行数字信号处理能力、超低延迟与大带宽数据交互特性，DSP芯片承担着海量数据实时运算、复杂算法加速、图像视频高速处理、高精度信号解调等关键任务，直接决定终端系统的运行效率、响应速度与稳定性。
高端高速DSP芯片普遍采用BGA475、BGA621等高引脚数、细间距BGA封装，对测试环节的信号完整性、定位精度、接触稳定性、散热能力、高压防静电能力均提出了严苛要求。传统测试方案极易出现高速信号衰减、时序失真、接触不良、热干扰、焊球损伤等问题，无法满足芯片研发验证、量产抽检、老化测试的全流程需求。
高速DSP处理器芯片核心应用场景
高速DSP芯片凭借专用运算架构、实时性强、能效比高的优势，广泛应用于对算力、时延、稳定性要求极高的高端场景，核心应用领域如下：
（一）AI计算与边缘智能
在边缘AI计算、机器视觉、语音交互、自动驾驶域控制器等场景中，DSP芯片承担神经网络推理、图像特征提取、实时数据预处理、目标识别等核心任务。其硬件乘法器与并行运算架构，可高效完成卷积运算、FFT变换、矩阵运算，在低功耗前提下实现端侧AI模型实时运行，兼顾算力与续航，广泛应用于智能安防、工业视觉检测、车载智能终端、智能语音设备。
（二）高性能计算与通信信号处理
在5G/6G基站、相控阵雷达、卫星通信、无线传输设备中，高速DSP芯片是信号处理的核心单元，负责超高速数字信号解调、信道编码、波束成形、滤波降噪与数据同步。芯片可支持GHz级工作频率与多通道并行数据处理，满足基站大容量信号实时处理、雷达目标精准识别、远距离通信高速稳定传输的需求，保障系统低延迟、高可靠、无丢包运行。
（三）图形渲染与高清视频处理
在专业图形工作站、4K/8K视频编解码设备、VR/AR终端、直播推流设备中，DSP芯片承担图形加速、实时视频编码解码、图像降噪增强、多画面同步处理任务。依托高带宽数据接口与多核并行处理架构，可同步处理多路高清视频流，实现复杂图形渲染无卡顿、视频处理低延迟，适配专业显示、广电设备、沉浸式交互设备的严苛性能要求。
（四）工业控制与高端精密设备
在工业伺服控制系统、高频逆变器、精密测量仪器、医疗影像设备中，DSP芯片提供高精度实时闭环控制、高速数据采集与分析能力。芯片可在宽温范围内稳定运行，具备强抗干扰能力，适配工业现场复杂工况，同时满足医疗设备高精度信号处理、工业设备毫秒级闭环控制的需求，保障设备运行精准、稳定、安全。
BGA475与BGA621封装核心特点
高端高速DSP芯片均采用球栅阵列（BGA）封装，其中BGA475、BGA621是主流规格，两款封装在引脚密度、信号性能、散热能力、机械可靠性上针对性优化，完美适配高性能DSP芯片的设计需求，核心特点如下：
（一）BGA475封装核心特点

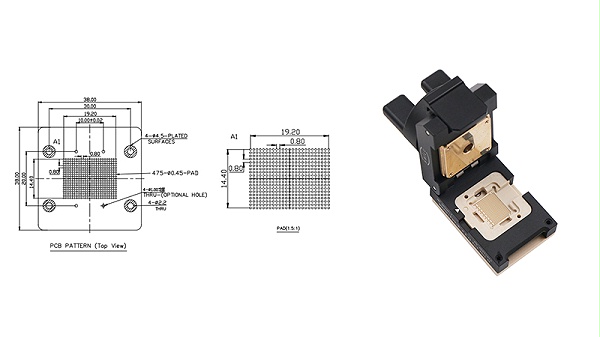

高密度紧凑型布局：475个焊球采用规整阵列分布，引脚间距主流为0.5mm~0.65mm，封装尺寸约23mm×23mm~25mm×25mm，相比同引脚数传统QFP封装体积缩小40%以上，可大幅节省PCB布局空间，适配多电源域、多信号接口、多控制引脚的高密度设计需求。
高速信号传输优势：采用垂直焊球互连结构，信号传输路径极短，寄生电感、寄生电容大幅降低，可有效减少信号衰减、串扰与时序抖动，支持GHz级高频时钟、高速差分信号稳定传输，完美匹配DSP芯片高速总线、SerDes高速接口的信号要求。
优良散热与机械可靠性：封装底部集成大面积中心热焊盘，配合阵列焊球形成高效热传导路径，热阻较传统封装降低50%以上，可快速导出芯片工作热量，适配3~10W功耗DSP芯片稳定运行；无传统外露细长引脚，避免引脚变形、虚焊断裂问题，抗振动、抗冲击性能优异，封装密封性好，可抵御灰尘、湿气干扰。
（二）BGA621封装核心特点

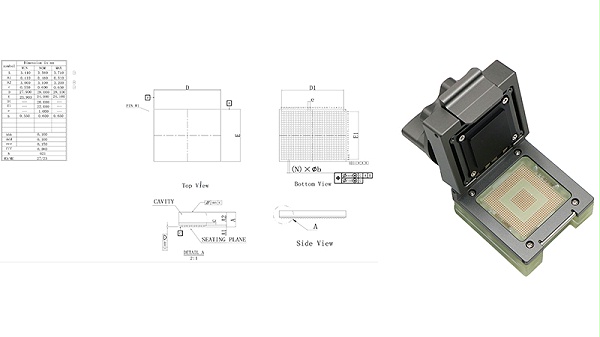

超高引脚密度适配：621个焊球采用精细化阵列布局，标准引脚间距0.5mm，封装尺寸约27mm×27mm~29mm×29mm，可满足旗舰级高性能DSP芯片的多电源域、多组高速差分信号、扩展接口、控制引脚的布局需求，是超大算力DSP芯片的标配封装。
超高频信号完整性优化：封装内部优化电源、地引脚排布，形成低阻抗电源网络，可有效抑制同步开关噪声（SSN）与地弹噪声；差分信号对采用对称对称布局，串扰抑制能力大幅提升，支持25Gbps+高速SerDes信号无损传输，完美适配超高速数据交互场景。
极致散热与量产兼容性：采用高导热有机基板，底部热焊盘面积更大，配合内部散热过孔设计，热阻可低至0.8℃/W以下，可承载15W以上峰值功耗，满足高性能DSP芯片满负载长时间运行需求；封装为行业标准化规格，兼容自动化SMT贴装与回流焊工艺，焊接良率高，适配大规模量产与测试场景。
高速DSP处理器芯片核心测试条件要求
高速DSP芯片的测试需覆盖电性能、功能算力、信号完整性、时序精度、热性能、环境可靠性六大维度，结合BGA475/BGA621封装特性，制定严苛的测试条件，确保芯片性能完全符合设计规范与场景应用要求。
（一）电性能与功能算力测试条件
1. 电源特性测试
供电要求：核心电压0.8V~1.2V，I/O电压1.8V~3.3V，供电电压波动≤±0.5%，电源纹波≤10mVpp，杜绝电源噪声干扰芯片运算与时序精度。
功耗测试：覆盖待机、轻载、满载、峰值负载四种工况，测试静态功耗、动态功耗、峰值功耗，验证芯片能效比符合设计标准，杜绝异常漏电、功耗超标问题。
电源完整性：测试多电源域同步供电稳定性、电压跌落抑制能力，确保满负载运行时无电压浪涌、压降异常。
2. 功能与运算性能测试
运算精度：测试定点/浮点运算精度、FFT运算误差、矩阵运算准确率，控制运算误差≤0.1%，保障AI计算、信号处理、数据测量的精准性。
算力性能：测试芯片主频、指令执行速率、数据吞吐率、并行处理能力，验证满主频下算力指标达标，无降频、卡顿、运算异常问题。
接口功能验证：全面验证SPI、UART、PCIe、SerDes、以太网等高速通信接口，确保数据传输无误码、无丢包、时序同步正常。
（二）信号完整性与时序精度测试条件
1. 高速信号质量测试
核心指标：测试时钟信号、高速差分信号、数据信号的上升/下降时间、过冲/下冲幅度、随机抖动与周期抖动，确保信号眼图张开度达标，无失真、无衰减。
抗干扰能力：测试多通道信号串扰抑制比、噪声裕量，确保高速信号之间无相互干扰，复杂工况下信号传输稳定。
传输带宽：验证测试链路信号带宽≥10GHz，支持25Gbps+高速数据速率稳定传输，无明显损耗。
2. 时序精度测试
时序参数：严格测试信号建立时间、保持时间、传播延迟、时钟偏移，控制时序偏差≤20ps，保障多通道数据同步处理精准无误。
时钟稳定性：测试时钟频率漂移、相位噪声，确保高频时钟输出稳定，无跳频、相位偏移问题，为芯片运算提供精准时钟基准。
（三）热性能与环境可靠性测试条件
热性能测试：额定负载下测试芯片结温，确保最高结温≤125℃；通过高低温循环测试（-40℃~125℃，循环1000次）、高温老化测试（125℃额定电压下持续运行1000小时），验证芯片性能无明显漂移、功能无失效。
机械可靠性测试：完成振动测试（10~2000Hz，加速度10g）、冲击测试（50g，1ms），验证芯片封装、引脚连接无松动、无脱落，测试后功能完全正常。
环境适应性测试：高温高湿（85℃、85%RH）环境持续放置1000小时，验证芯片绝缘性能正常，无短路、漏电、引脚腐蚀问题。
量产耐用性要求：测试对接装置插拔寿命≥50万次，插拔过程中接触阻抗稳定无明显上升，适配大批量量产测试需求。
鸿怡电子BGA475/BGA621 DSP测试座协同应用价值
鸿怡电子针对高速DSP芯片的测试痛点与BGA475、BGA621封装特性，通过定制化结构设计、高端材料选型、精密加工工艺，实现与芯片测试全流程的深度协同，核心应用优势与价值如下：
（一）微米级精准对位，全封装适配无损伤
测试座基于芯片三维扫描建模设计，搭配精密导向槽与限位结构，整体定位精度≤1μm，完美匹配BGA475、BGA621焊球阵列布局，彻底解决细间距封装对位偏差、接触不良、焊球压伤等问题。针对0.5mm超细间距，采用独立式双头探针设计，单探针独立运动、互不干扰，压合过程受力均匀平稳，插拔过程无划伤、无变形，完美保护芯片焊球，适配研发反复测试、量产大批量抽检的全场景需求。
（二）超低接触阻抗，超宽频信号无损传输
测试座采用进口高弹性双头探针，表面5μm厚硬金镀层，接触阻抗稳定≤10mΩ，可彻底消除接触电阻带来的导通损耗、电压压降、信号失真问题，保障电源测试、功耗测试、高速信号测试数据精准无误。产品支持≥20GHz超宽频信号传输，精准匹配50Ω标准阻抗，反射系数≤-15dB，信号衰减控制在0.5dB@10GHz以内，可完美支持GHz级高频时钟、25Gbps+高速SerDes信号无损传输，时序失真极小，完全满足信号完整性测试要求。同时优化电源、地探针排布，构建低阻抗电源通路，有效抑制同步开关噪声，保障电源完整性测试稳定。
（三）专业强散热设计，适配高功耗DSP测试
座体主体采用阳极硬化铝合金+耐高温PEEK复合材料，热导率高、热膨胀系数与芯片封装高度匹配，高低温环境下无变形、无翘曲。测试座底部针对封装中心热焊盘，定制化开设散热通道，可与外部散热系统精准对接，快速导出芯片满负载运行产生的热量，高温测试过程中芯片结温波动≤3℃，保障热性能测试、高温老化测试数据真实有效，杜绝热干扰导致的测试失效、芯片降频问题。产品可在-55℃~175℃宽温范围内稳定工作，接触阻抗波动＜5mΩ，完全适配高低温循环、高温老化全流程测试。
（四）高可靠耐用结构，兼容全场景测试需求
探针采用高强度铍铜合金材质，经过疲劳强化工艺处理，额定插拔寿命突破100万次，远高于行业通用标准，量产测试长期稳定无故障。测试座采用全密封防静电结构，具备优异的EMI电磁屏蔽能力，可有效抵御外部干扰，测试误检率控制在0.5%以内。产品采用模块化设计，探针可单独更换，后期维护成本低、维修便捷；同时兼容手动测试台、ATE自动化测试设备、芯片分选机，可无缝对接研发验证、量产测试、可靠性老化测试全流程，适配多场景使用需求。
高速DSP处理器芯片作为AI计算、高性能计算、图形渲染、高端通信与工业控制领域的核心算力载体，其性能、时序精度与可靠性，直接决定终端系统的整体表现。BGA475、BGA621封装凭借高密度引脚、高速信号传输、优异散热性与高机械可靠性，成为高端DSP芯片的主流封装方案，同时也对测试系统提出了高频、高精度、高稳定、强散热、防静电的严苛要求。
鸿怡电子BGA475、BGA621专用DSP测试座，深度贴合高速DSP芯片的测试标准与封装特性，以微米级定位精度、超宽频无损信号传输、超低稳定接触阻抗、专业散热结构与超长耐用性，精准解决了细间距对位、高速信号衰减、热干扰、接触不稳定、芯片损伤等行业痛点，为DSP芯片的研发性能验证、量产质量管控、可靠性老化测试提供了稳定、高效、精准的硬件支撑。
