芯片的长期可靠性直接决定终端设备的使用寿命、运行安全与市场口碑。高温老化压力测试作为芯片可靠性验证的核心手段，通过模拟极端高温、高负载工况，加速芯片内部潜在缺陷暴露，筛选早期失效产品，是芯片研发验证、量产质检的“必经关卡”。
芯片高温老化压力测试：核心行业标准
芯片高温老化压力测试的行业标准，核心围绕“模拟极端工况、量化测试指标、统一失效判据”制定，不同应用场景（消费级、车规级、军用级）对应不同严苛程度的标准，其中通用类标准应用最广泛，细分场景标准则针对性解决高端领域的可靠性需求：
（一）通用类核心标准
此类标准是芯片高温老化测试的基础准则，覆盖多数民用、工业级芯片（如模拟芯片、逻辑芯片、存储芯片等），核心聚焦高温工作寿命（HTOL）、高温储存等核心测试场景，其中JEDEC系列标准应用最广泛。
1. JEDEC JESD22-A108F-2017：全球半导体行业通用基准标准，定义了高温工作寿命（HTOL）测试的核心要求，也是量产芯片老化测试的“必备遵循”。标准明确，常规测试温度为125℃，可根据芯片规格提升至250℃（不超过芯片额定电压对应的极限温度）；电压施加芯片标称额定电压的1.1-1.3倍，以加速电应力失效；标准测试时长为1000小时，高可靠性需求芯片可延长至2000小时及以上；核心要求是监测芯片老化前后的电参数（如漏电流、阈值电压）漂移，确保在允许范围内，失效判据以芯片采购文件要求为准，同时契合Arrhenius加速模型，通过高温加速芯片老化过程，实现短期验证长期可靠性的目标。
2. JEDEC JESD22-A103：针对高温储存老化测试（不通电状态），核心模拟芯片长期存放的老化过程，无需施加偏压。测试温度分三个等级：消费级125℃、工业/车规级150℃、功率器件级175℃；标准测试时长1000小时，重点检测芯片金属间化合物过度生长、引脚氧化、塑封料退化等失效问题，适用于芯片仓储可靠性验证，是芯片出厂前的重要质检环节。
（二）车规级专用标准（车载芯片适用，严苛度升级）
车载芯片需长期应对发动机舱高温、振动、电磁干扰等极端工况，其高温老化测试标准远高于消费级，核心围绕AEC-Q系列展开，是车载芯片进入汽车供应链的强制性门槛。
AEC-Q100：汽车电子委员会（AEC）制定的车规级IC芯片通用标准，参照JEDEC JESD22-A108F-2017，针对车载场景优化了高温老化要求。标准明确温度等级分类：Grade0（-40℃~150℃，适配发动机舱芯片）、Grade1（-40℃~125℃，主流车载芯片）、Grade2（-40℃~105℃）、Grade3（-40℃~85℃）；高温老化测试需在对应温度等级下持续1000小时，要求失效率为0 DPPM（百万分之零）；对于非易失性存储器芯片，需在老化前进行擦写循环预处理，同时需结合ISO 26262功能安全标准，确保芯片故障不影响行车安全，此外还需配合高温反向偏压测试（HTRB），验证功率器件漏电流稳定性。
（三）军用级专用标准
军用芯片需在极端温差、复杂电磁环境下长期稳定工作，标准聚焦长时长、宽温域测试：
1. MIL-STD-883K-2016 Method1015.12：美军用半导体标准，高温老化测试分多个等级，温度范围覆盖100℃~250℃，测试时长分多个级别（S级120~240小时、B级12~352小时、K级320~700小时）；电压施加额定电压，核心目的是筛选勉强合格、易随时间失效的芯片；要求老化结束后96小时内完成测试，冷却至室温稳定状态后再进行参数验证，应力中断需延长测试时间，同时需满足抗辐照、抗振动等附加要求。
2. GJB548B-2015 方法1015.1：我国军用芯片标准，参照MIL-STD-883优化，新增H级测试分类，温度范围100℃~150℃，测试时长80~352小时，其他等级与MIL-STD-883基本一致，核心用于军工、航空航天领域芯片的高温老化验证，确保极端环境下的可靠性，同时需契合高加速应力测试（HAST）的相关要求，验证封装防潮能力。
芯片高温老化压力测试：标准化流程
芯片高温老化压力测试需遵循“计划制定→样品准备→条件设置→测试执行→数据分析→失效处理”的闭环流程，每一步都需严格契合行业标准，确保测试数据精准、可追溯，具体流程如下，同时结合芯片测试设备的适配性：
第一步：测试计划制定
结合芯片类型（消费级/车规级/军用级）、应用场景，明确测试目标（筛选早期失效、验证长期可靠性、评估寿命），确定测试标准（如JEDEC、AEC-Q100）、样品数量（从不连续的三批次中抽取，每批次至少77颗样品，确保统计意义）、测试时长、失效判定标准（如参数漂移超出±10%判定为失效），同时规划测试设备（老化炉、测试座、老化板）的适配方案，确保设备性能满足测试标准要求，此环节可结合芯片测试座/老化板的模块化设计，提前规划多型号芯片的兼容测试方案，降低测试成本。
第二步：样品准备与初始测试
1. 样品筛选：从批量芯片中抽取代表性样品，剔除外观破损、引脚变形、初始电参数异常的芯片，确保样品初始状态合格；2. 初始电参数测试：通过ATE自动测试设备，检测芯片的漏电流、阈值电压、增益、功耗等核心参数，记录基线数据，作为老化后参数对比的基准；3. 样品预处理：对芯片进行烘烤处理（125℃/24h），去除芯片内部湿气，避免高温老化过程中因湿气膨胀导致芯片损坏，预处理完成后，将芯片精准安装至高温老化测试座，确保接触可靠，为后续测试奠定基础。
第三步：测试条件设置
根据测试标准和芯片规格，设置三大核心测试条件，同时适配鸿怡电子测试座/老化板的性能参数，确保测试合规：
1. 温度设置：消费级芯片常规85℃~125℃，车规级Grade1芯片125℃，军用级芯片150℃~250℃，温度波动控制在±2℃以内，老化炉温度均匀性≤±2℃，通过谷易电子老化板的高效散热设计，确保芯片表面温度稳定在设定范围；2. 负载与电压设置：施加芯片额定电压的1.1-1.5倍（车规级芯片可提升至1.3-1.5倍），模拟高负载工况，同时通过鸿怡电子测试座的多电压适配模块，满足不同芯片的供电需求，避免电压波动导致测试数据失真；3. 时长设置：常规测试1000小时，高可靠性芯片2000小时以上，可分168h、500h、1000h设置读点，便于实时监测芯片状态，同时结合鸿怡电子测试设备的实时监测功能，提前规划数据采集节点。
第四步：测试执行与实时监控
将安装好芯片的老化板放入高温老化炉，启动测试，全程实时监控三大核心参数：1. 环境参数：实时监测老化炉温度、湿度，确保符合设定要求，若出现温度异常，老化板的散热系统自动调节，避免芯片过热；2. 芯片参数：通过测试座与ATE设备联动，实时采集芯片的工作电流、漏电流、电压等参数，记录参数变化趋势；3. 设备状态：监测测试座的接触可靠性、老化板的电路稳定性，谷易电子测试座的高精度探针设计可有效避免接触不良，老化板的独立绝缘腔体的可防止漏电、爬电问题，确保测试过程不中断。测试过程中，若出现参数异常，立即标记芯片，记录异常时间与数据，便于后续失效分析。
第五步：测试结束与数据分析
1. 样品冷却：测试达到设定时长后，关闭老化炉，将芯片与测试座、老化板一同取出，冷却至室温（约2小时），避免温度骤变损坏芯片；2. 终测参数：再次通过ATE设备，测试芯片的核心电参数，与初始基线数据对比；3. 数据分析：计算参数漂移量、芯片失效率，判断芯片是否符合标准，同时分析失效趋势（如早期失效、中期失效），使用Weibull或Lognormal分布拟合，计算失效率（FIT）与MTTF，为芯片设计优化、量产质检提供数据支撑。鸿怡电子老化板集成的数据采集模块，可自动生成可视化测试报告，大幅提升数据分析效率，减少人工误差。
第六步：失效处理与报告输出
1. 失效芯片分析：对测试中出现的失效芯片，进行解封装、故障定位，分析失效原因（如氧化层击穿、引脚接触不良、热失效等），形成失效分析报告；2. 合格芯片判定：筛选出参数漂移在允许范围内、无功能失效的芯片，标记为合格产品；3. 最终报告：整合测试数据、失效分析结果、合格芯片比例，输出完整的高温老化压力测试报告，明确芯片可靠性等级，同时记录测试座、老化板的运行状态，为后续测试设备维护提供参考，报告需符合行业标准要求，可直接用于芯片认证、客户验收等场景。
高温老化测试座+老化板，破解行业测试痛点
芯片高温老化压力测试的精准度、效率，核心依赖测试座与老化板的性能——传统测试设备常面临高温形变、接触不良、信号失真、散热不足等痛点，导致测试数据失真、测试中断率高、测试成本上升，鸿怡打造“高温老化测试座+老化板”整套解决方案，完美适配各类芯片的高温老化压力测试需求，精准契合JEDEC、AEC-Q100、MIL-STD-883等行业标准，已成功服务多家车载芯片、工业芯片、军用芯片企业，获得行业高度认可。
（一）芯片高温老化测试座：核心优势，筑牢测试基础

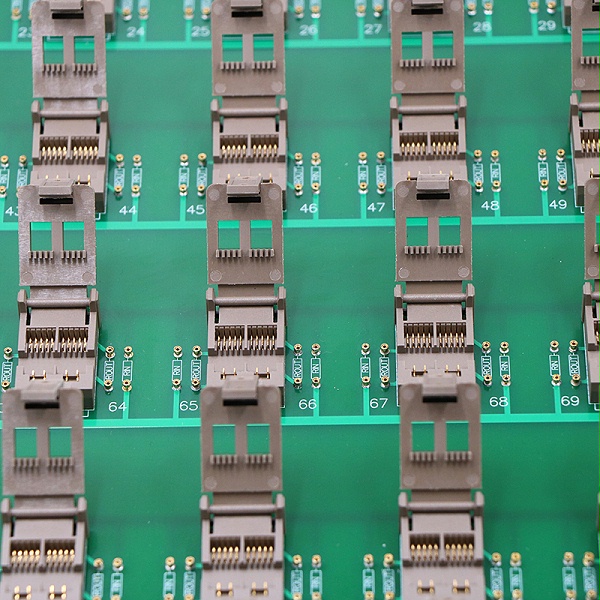

作为芯片与测试设备的核心连接载体，鸿怡电子高温老化测试座聚焦“耐高温、高接触、高绝缘”三大核心，针对性解决传统测试座的痛点，适配不同封装类型芯片（BGA、QFN、LGA、LCC等）：
1. 极致耐高温性能：主体采用航天级陶瓷与增强型PEEK复合材料的组合方案，陶瓷材质的热膨胀系数低至6.5ppm/℃，在150℃高温环境下形变率＜0.02%，可长期承受250℃以内的极端高温测试工况，避免高温导致的结构形变、材质老化，适配军用级芯片的严苛测试要求，同时兼容消费级、车规级芯片的常规测试温度。
2. 高精度接触可靠性：采用高弹性耐高温铍铜探针，配合多层镀金工艺，接触电阻稳定在50mΩ以内，部分高端型号可低至10mΩ，单针插拔寿命超10万次，甚至可达20万次；针对高密度封装芯片（如BGA 0.35mm间距），采用浮动探针阵列与精准定位系统，可补偿±30μm的芯片焊盘偏移，彻底解决高温环境下接触不良、焊盘损伤问题，将误测率降至0.01%以下，确保测试数据精准可靠，同时支持模块化设计，通过更换适配模组即可实现多封装芯片的快速切换，无需更换整套测试器件，大幅降低企业测试成本。
3. 优异的高压绝缘能力：采用“多重绝缘防护”设计，内部设置独立绝缘腔体，将信号探针与高压偏置线路完全隔离，腔体材料选用耐高压陶瓷，绝缘强度高达20kV/mm；同时在探针与底座连接处采用密封式绝缘结构，填充高温-resistant绝缘胶，有效防止高温环境下绝缘性能下降；此外，表面经特殊绝缘处理，爬电距离严格按照IEC标准设计，在100V电力偏置、85%相对湿度的严苛条件下，漏电流可控制在1μA以下，完全满足车规、工业级芯片BTS测试、HTRB测试的高压绝缘要求，避免漏电导致的测试中断或数据失真。
4. 精准信号传输与抗干扰：通过优化信号传输路径与抗干扰设计，内置屏蔽接地网络，将干扰信号衰减量提升至80dB以上；同时缩短芯片引脚与测试接口的传输路径，减少信号延迟与反射，寄生电感＜0.08nH、寄生电容＜0.08pF，在高频芯片测试中，信号传输延迟可控制在1ns以内，误码率降至10⁻¹²以下，确保高温、高负载工况下信号无失真，完美适配高速芯片的测试需求，契合JEDEC标准对信号完整性的要求。

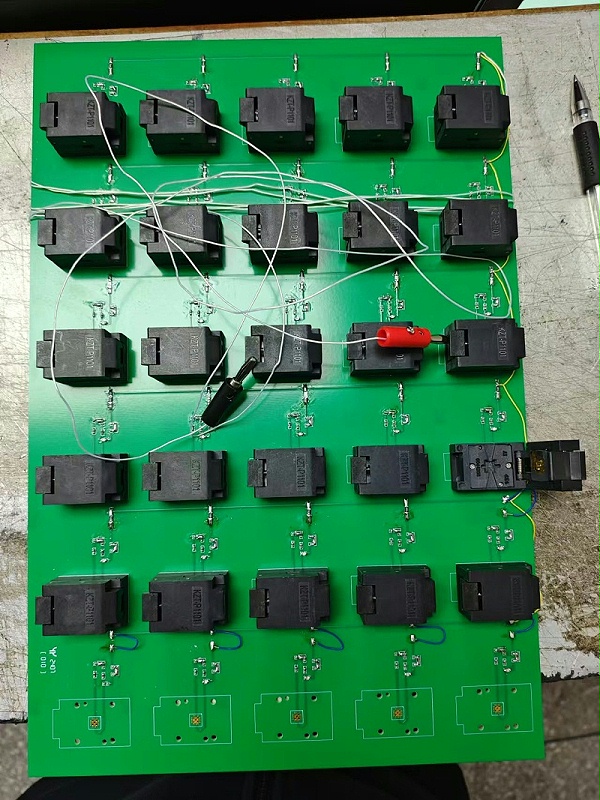

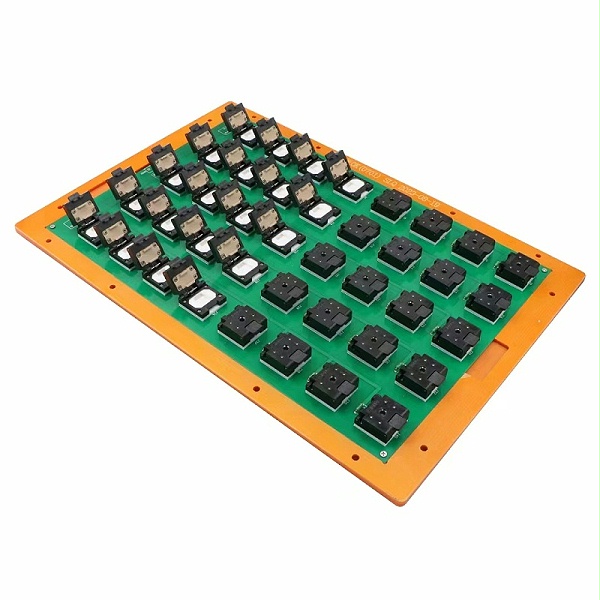

（二）芯片高温老化板：协同赋能，提升测试效率与稳定性
鸿怡电子定制化高温老化板，与测试座形成完美协同，聚焦“高效散热、稳定接地、自动化兼容、实时监测”四大核心，适配高温老化测试的全流程，进一步提升测试效率与可靠性：

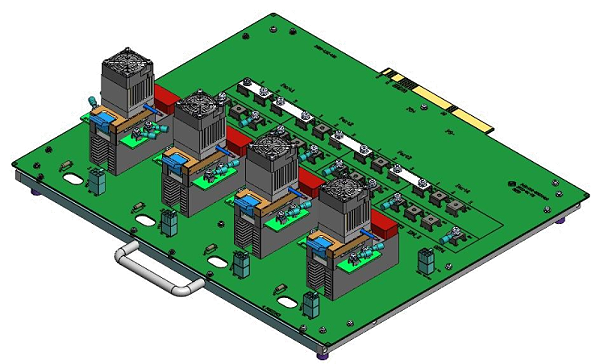

1. 高效散热，适配高功耗测试：采用铝合金基材+铜质散热层设计，搭配内置风冷/液冷通道，可快速导出高负载老化时产生的热量，将芯片表面温度控制在设定范围（温度波动≤±2℃），避免高温导致的芯片性能漂移、热失效；同时预留黄铜压块安装位，辅助芯片固定与导热，适配7W及以上高功耗芯片的长期高温老化需求，部分高端型号采用双相浸没式液冷技术，散热功率＞3kW/cm²，支持-65℃~200℃宽温域测试，适配极端工况测试。
2. 全方位接地屏蔽，抗干扰能力突出：采用多层PCB设计，内置接地铜箔，实现全方位电磁干扰屏蔽，有效隔离外界电磁干扰，确保高速数据传输与芯片电参数测试的准确性，同时满足GJB151B军标要求，集成热电偶实时监测结温漂移，及时调整散热策略，保障测试稳定性。

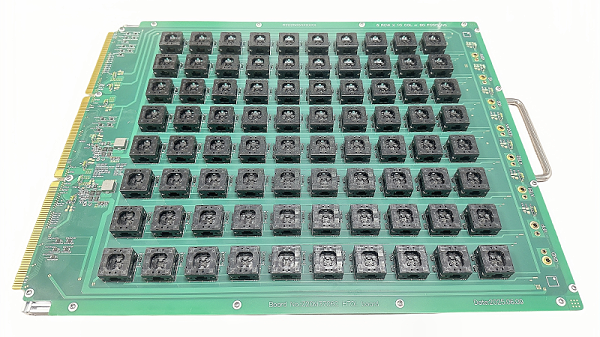

3. 自动化兼容，提升测试效率：支持与ATE自动测试设备、高低温老化炉无缝对接，实现芯片上料、老化、下料、参数测试全流程自动化；单台老化板可同时适配多颗芯片（支持32/64工位定制），将单颗芯片老化测试时间从传统的30分钟缩短至8分钟以内，大幅提升量产测试效率，同时支持多批次芯片并行测试，适配芯片量产规模化需求，单日可完成20万颗芯片测试，不良品率＜10ppm。
4. 实时监测，数据可追溯：集成温度、电压、电流监测模块，可实时采集老化过程中的芯片温度、供电电压、工作电流、读写速率等数据，自动记录参数变化趋势，生成可视化测试报告，无需人工手动记录，减少人为误差；同时具备异常报警功能，若出现温度、电压、接触异常，立即触发报警，便于技术人员及时排查问题，确保测试过程不中断，测试数据可追溯，契合行业标准对测试流程的规范化要求。
