赋能RF射频芯片高频测试:解锁LCC36pin射频芯片测试方案与鸿怡电子测试socket案例
来源: 时间:2026-03-30

射频芯片作为信号收发的核心载体,其性能表现直接决定终端设备的通信稳定性与传输效率。LCC36pin射频芯片凭借小型化、高密度、高频适配的优势,广泛应用于中高端射频模块,而其测试环节的精准度与可靠性,成为保障芯片量产品质、适配场景需求的关键。鸿怡电子设计生产的LCC36pin射频芯片测试座socket及全套测试方案,完美适配芯片高频、高功率的测试需求。

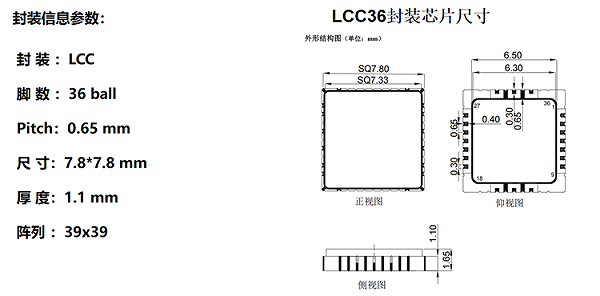

LCC36射频芯片测试解决方案

射频芯片的测试核心的是验证其高频特性、功率性能及稳定性,尤其是LCC36pin封装的射频芯片,无引脚设计、高密度焊盘的特点的,对测试座的接触精度、信号完整性、散热能力提出了更高要求。结合该款LCC36pin射频芯片的设计规格,我们明确了一套标准化、可落地的测试条件,兼顾专业性与实操性,确保测试数据精准反映芯片真实性能:

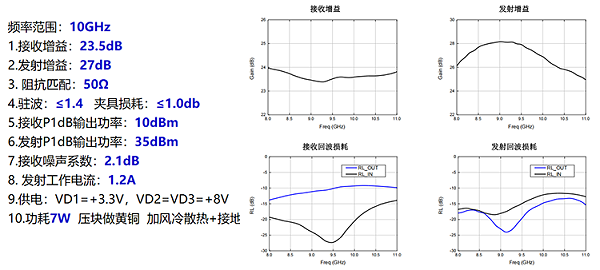

该款LCC36pin射频芯片的测试频率范围锁定在10GHz,属于中高频射频芯片范畴,适配主流中高端无线通信场景,其核心测试参数及要求如下:

1. 增益性能:接收增益达到23.5dB,发射增益为27dB,确保芯片在信号接收与发射过程中,能够有效放大信号、减少信号衰减,保障通信链路的稳定传输,满足远距离、高精度信号传输需求;

2. 阻抗匹配:标准阻抗匹配为50Ω,这是射频芯片测试的行业通用标准,能够有效减少信号反射,确保高频信号的完整性,避免因阻抗不匹配导致的测试数据失真,这也是射频测试座设计的核心要点之一;

3. 驻波与夹具损耗:驻波比≤1.4,夹具损耗≤1.0dB,驻波比越低,说明信号反射越小,夹具损耗控制在1.0dB以内,可最大限度减少测试链路的信号损耗,确保测试结果的准确性,这对测试座的探针设计、结构优化提出了严苛要求;

4. 输出功率:接收P1dB输出功率为10dBm,发射P1dB输出功率高达35dBm,P1dB输出功率直接决定芯片的信号覆盖能力,35dBm的高发射功率可适配远距离通信场景,而精准的功率测试则依赖测试座的高功率承载能力;

5. 接收噪声系数:接收噪声系数仅为2.1dB,噪声系数越低,芯片接收微弱信号的能力越强,抗干扰性能越出色,能够有效提升通信质量,这也是射频芯片测试的核心考核指标之一;

6. 电气性能:发射工作电流为1.2A,供电采用多电压适配设计,VD1=+3.3V、VD2=VD3=+8V,多电压供电可满足芯片不同模块的工作需求,确保芯片稳定运行;

7. 散热与接地要求:芯片功耗达到7W,长时间高功率测试易产生大量热量,因此测试过程中需采用黄铜压块固定芯片,搭配风冷散热系统,快速导出热量,避免高温导致芯片性能漂移或损坏;同时做好接地处理,减少电磁干扰,保障测试环境的稳定性,这也是鸿怡电子测试座设计的核心优化点。

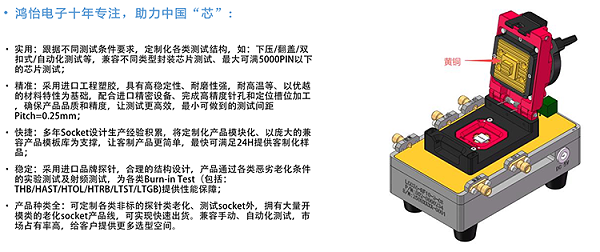

RF射频芯片测试座

作为一款中高频射频芯片,LCC36pin封装的产品凭借其优异的高频性能、小型化优势,应用场景覆盖多个高端领域,尤其在对信号稳定性、抗干扰性要求严苛的场景中发挥核心作用,主要应用场景包括:

一是5G通信领域,适配5G基站射频模块、终端设备射频前端,承担信号收发、放大的核心功能,10GHz的频率范围与高发射功率,可满足5G中高频段的通信需求,保障数据传输的高速率与低延迟;

二是工业物联网领域,用于工业无线测控、专网通信设备,面对复杂的工业电磁环境,芯片低噪声系数、高抗干扰性的特点,可确保设备之间的稳定通信,适配工业场景的严苛要求;

三是车载电子领域,适配车载射频通信模块、车联网终端,黄铜压块+风冷散热的测试设计,可适配车载高温、振动的环境特性,确保芯片在车载场景下的长期稳定运行;

四是高端消费电子领域,用于智能穿戴设备、高端路由器等产品,LCC36pin的小型化封装可满足设备小型化设计需求,同时高增益、低噪声的性能,可提升终端设备的通信体验;此外,该芯片还可应用于航空航天、医疗设备等高端领域,为各类高频通信场景提供核心支撑。

射频芯片测试

测试座作为芯片与测试设备之间的核心连接桥梁,其性能直接决定测试数据的精准度与测试过程的稳定性。针对该款LCC36pin射频芯片的测试需求,鸿怡电子推出专属LCC36pin射频芯片测试座socket,结合实际客户应用案例,完美解决了传统测试座接触不良、高频信号衰减、散热不足等痛点,获得行业客户的高度认可。

LCC36pin射频芯片测试座socket的实际应用案例

某国内头部射频芯片设计企业,专注于中高频射频芯片研发与量产,在该款LCC36pin射频芯片的研发验证与量产测试阶段,面临三大核心痛点:一是芯片10GHz高频测试时,传统测试座信号衰减严重,夹具损耗超出标准,导致测试数据失真;二是芯片功耗7W,长时间测试易发热,传统测试座散热能力不足,导致芯片性能漂移,影响测试稳定性;三是LCC36pin无引脚封装的高密度焊盘,传统测试座探针对位精度不足,易出现接触不良,导致测试效率低下、误测率偏高。

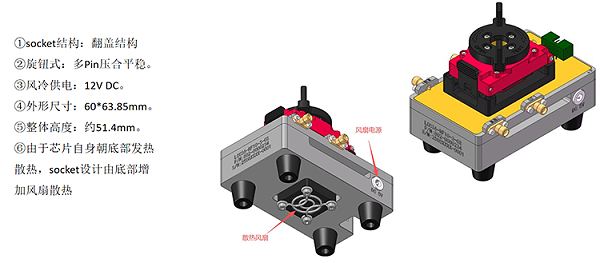

射频芯片测试socket

鸿怡电子为其定制了LCC36pin射频芯片测试座socket解决方案,核心适配设计完美贴合芯片测试条件,助力客户高效完成测试工作。在高频适配方面,该测试座采用同轴探针结构,优化探针排布与线路设计,寄生电感<0.1nH,有效减少高频信号衰减,将夹具损耗严格控制在1.0dB以内,驻波比稳定在≤1.4,完美匹配芯片10GHz高频测试需求,确保高频信号传输的完整性,测试数据误差控制在±0.5%以内,大幅提升测试精准度。

在散热与接地设计上,测试座严格遵循芯片测试要求,采用黄铜压块设计,精准匹配芯片尺寸,既确保芯片固定牢固,又能辅助导热;同时集成风冷散热模块,与芯片测试时的风冷系统协同工作,快速导出测试过程中产生的热量,将芯片温度稳定在合理范围,避免高温导致的性能漂移,保障7W高功耗场景下测试的长期稳定性;此外,测试座采用全方位接地设计,有效屏蔽电磁干扰,进一步提升测试数据的准确性,适配复杂测试环境需求。

在接触可靠性方面,测试座采用高精度铍铜探针,表面镀金处理,接触电阻<50mΩ,探针头部采用弧形设计,在保证接触面积的同时,减少对芯片焊盘的损伤,单针插拔寿命达20万次以上;同时配备精准定位系统,可补偿±30μm的芯片焊盘偏移,确保LCC36pin高密度焊盘的精准接触,将接触不良导致的误测率从传统测试座的2.3%降至0.01%以下,大幅提升测试效率。

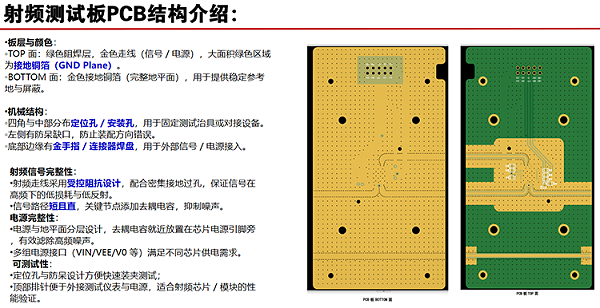

LCC射频芯片测试socket方案

该测试座支持模块化设计,可灵活适配不同规格的LCC封装射频芯片,通过更换适配板和探针阵列,实现多型号芯片的兼容测试,提升测试座的复用率,降低客户测试成本;同时支持与ATE自动测试设备无缝对接,实现芯片测试的自动化批量操作,将单颗芯片测试时间从12分钟缩短至4分钟以内,大幅提升测试效率,助力客户加快芯片研发周期、提升量产产能。
