定制LGA14-0.5一拖九芯片测试座socket-鸿怡电子

定制LGA14-0.5-3x2.5一拖九旋钮双扣探针测试座

支持频率：≤800Mhz

温度范围：-45℃-155℃

操作力压：30g每pin，PIN越多需要压力越大

额定电流：单PIN1A max

接触电阻：≤100毫欧

绝缘电阻：DC500V 1000兆欧以上

机械寿命：>8万次

中心引脚间距:0.5mm

适配芯片尺寸:2.5x3mm

工程师：13622364332（微信同号）

鸿怡电子生产的定制LGA14-0.5-3x2.5一拖九旋钮双扣探针测试座产品简介

LGA封装芯片测试座,LGA模块测试座socket：

LGA封装是一种电子元器件封装技术，它基于Land Grid Array（LGA）连接器的设计原理，用于将集成电路芯片与印刷电路板（PCB）相连接。LGA封装具有许多优点，如较高的可靠性、良好的散热性能和较低的插拔力等
鸿怡电子研发,生产各类封装的半导体芯片测试座,老化座,测试夹具治具,集成电路IC的Burn-in-Socket和Test-Socket，产品封装种类齐全BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/TO/LGA/LCC/DDR/FPC/connector/IMU socket等。

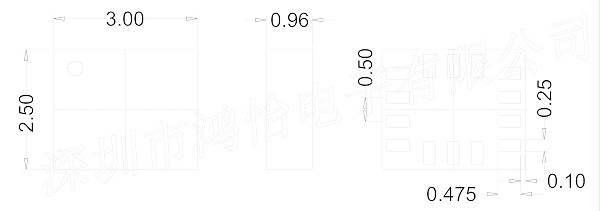

LGA14-0.5-3x2.5mm芯片规格参数

20250805114753000248/resource/images/7030ca8c3e9b4b88b8f0399f699137d0_14.jpg

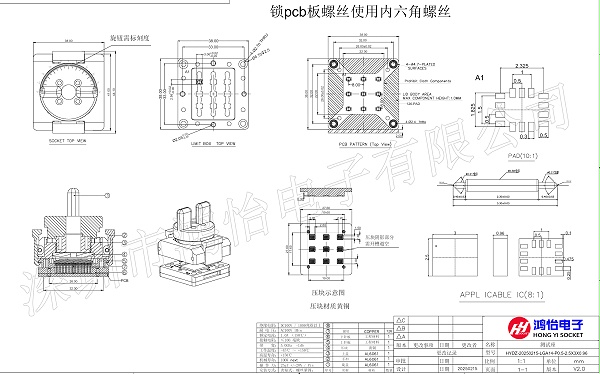

定制LGA14-0.5-3x2.5一拖九旋钮双扣探针测试座图纸

20250805114753000248/resource/images/7030ca8c3e9b4b88b8f0399f699137d0_16.jpg

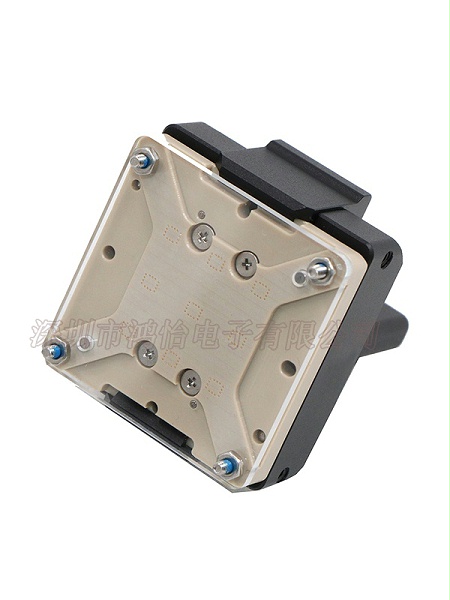

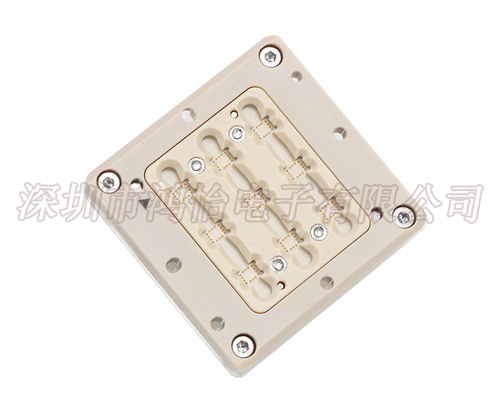

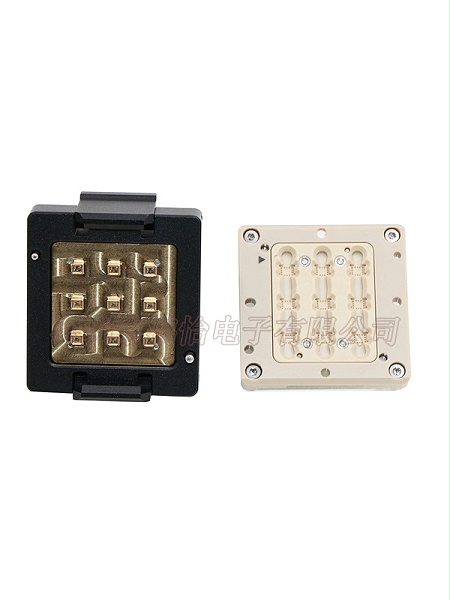

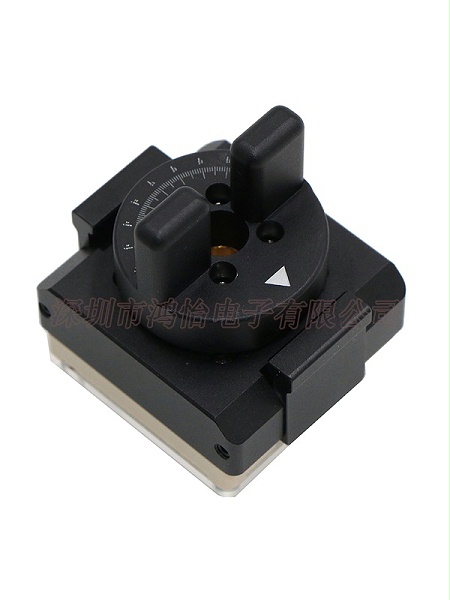

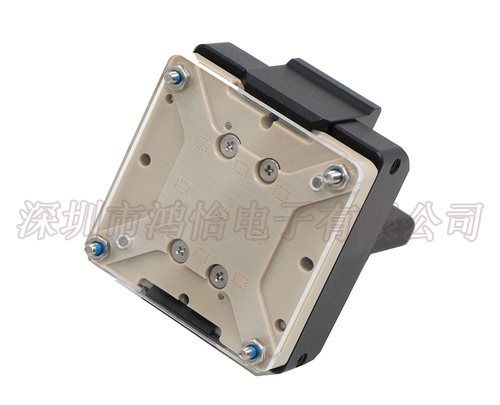

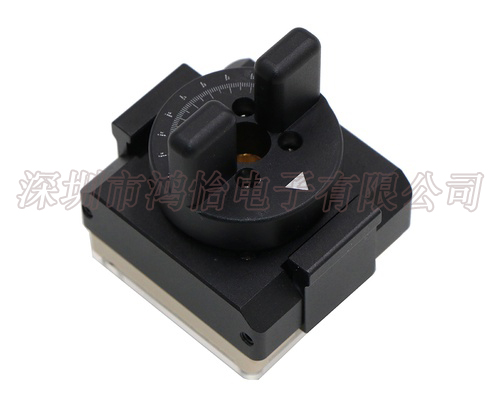

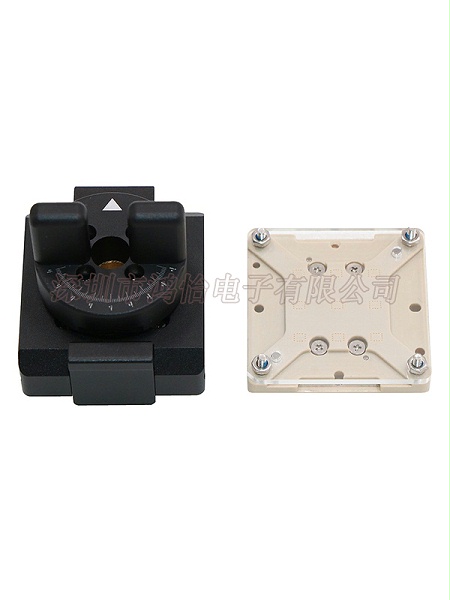

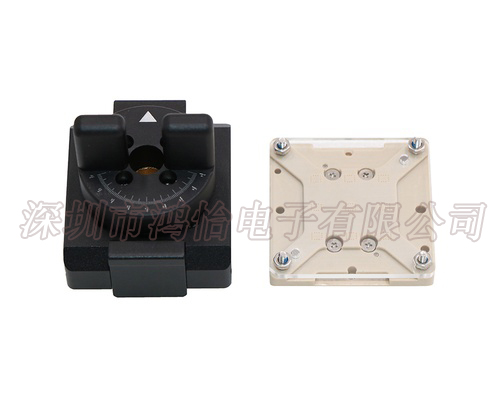

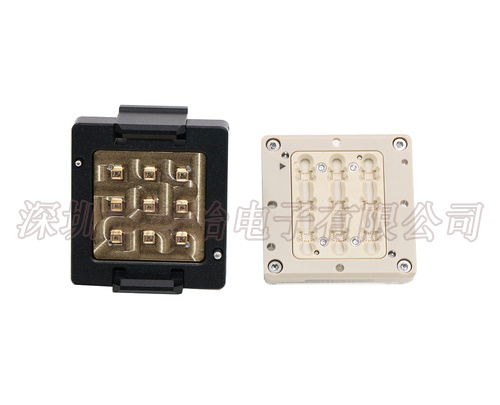

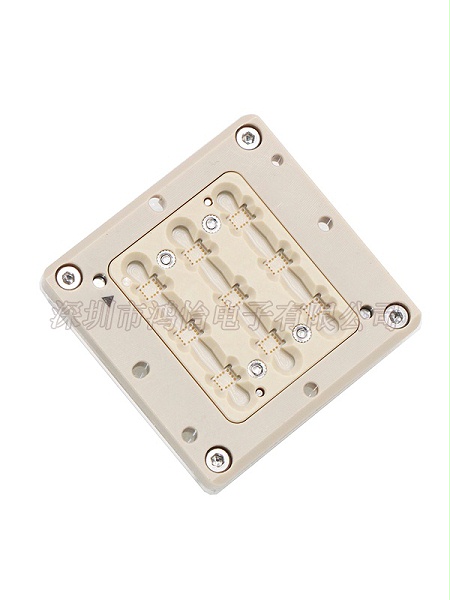

定制LGA14-0.5-3x2.5一拖九旋钮双扣探针测试座产品展示

LGA14测试座
LGA14测试socket
LGA14测试夹具
LGA14测试治具
LGA14芯片底座
