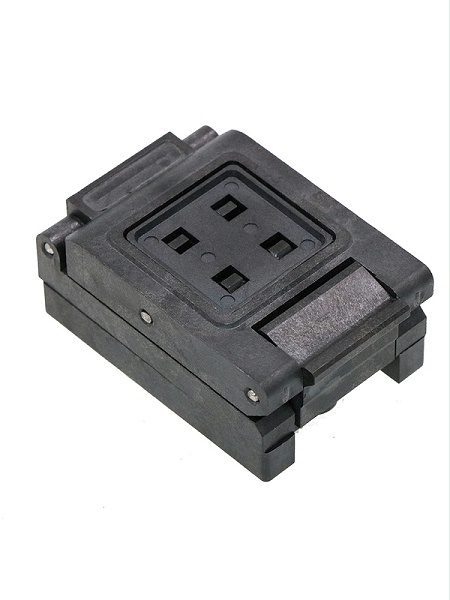

  • 定制导电胶测试座
  • 定制BGA1156芯片探针测试座
  • BGA芯片测试座

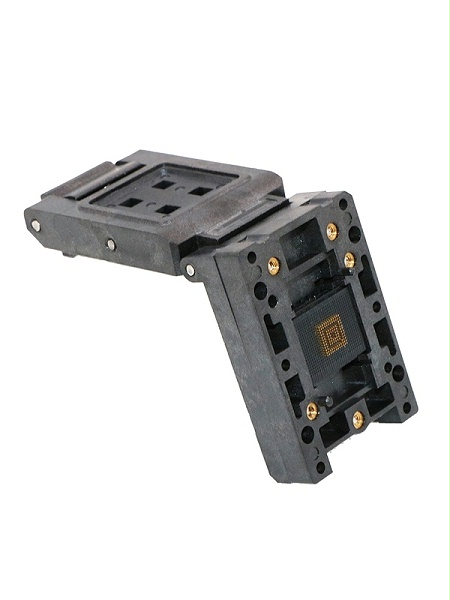

  • BGA113双面弹老炼夹具
定制BGA113-0.5翻盖双面弹片老化座

SPECIFICATION
1、绝缘阻抗:1000mΩMin.At DC 500V
2、耐电压:For1 Minute At AC 700V
3、接触阻抗:100mΩ MAX。at 10mA and 20mV MAX.(Initial)
产品核心信息产品名称:BGA113-0.5mm 双面弹测试座(定制款)
封装规格:BGA113,引脚间距 0.5mm
适用场景:BGA 封装芯片的测试、老化、烧录

深圳鸿怡电子生产定制BGA113-0.5(7x7)mm塑胶翻盖弹片老化座产品简介

🔹 产品简介

BGA113-0.5-7x7 开模塑胶双面弹老化座,专为 BGA113 封装芯片设计,引脚间距 0.5mm,芯片尺寸 7×7mm,采用开模成型塑胶壳体 + 双面弹性触点结构,适用于芯片老化测试、高低温测试、可靠性验证、量产烧录与功能测试等场景,结构稳定、接触可靠,适配实验室及工厂批量老化使用。

产品特点

  • 开模塑胶一体结构,强度高、尺寸精准,耐高温不变形
  • 双面弹触点设计,受力均匀,导通稳定,抗抖动、抗瞬断
  • 精准适配 BGA113-0.5mm 间距、7×7mm 尺寸芯片
  • 触点弹性好、寿命长,满足多次插拔与长时间老化需求
  • 对位精准,安装方便,兼容常规老化板与测试设备
  • 支持高低温环境下稳定工作,适合批量老化测试
BGA113-0.5mm芯片图纸

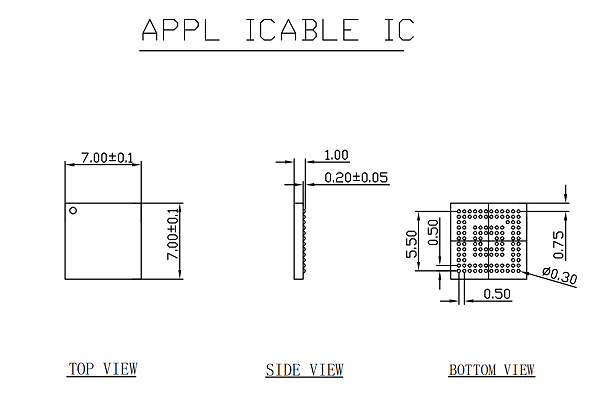

BGA113-0.5芯片尺寸图纸

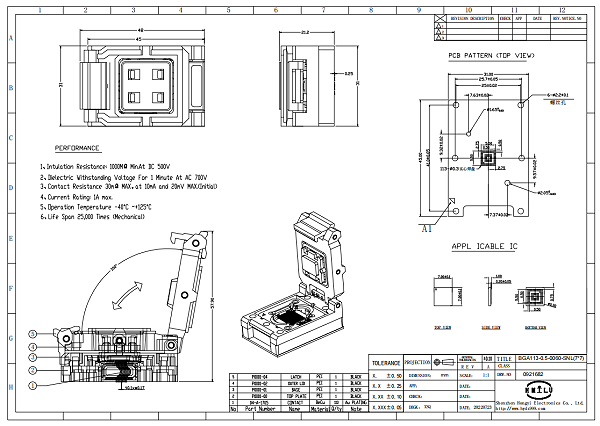

BGA113-0.5mm 芯片 测试座图纸

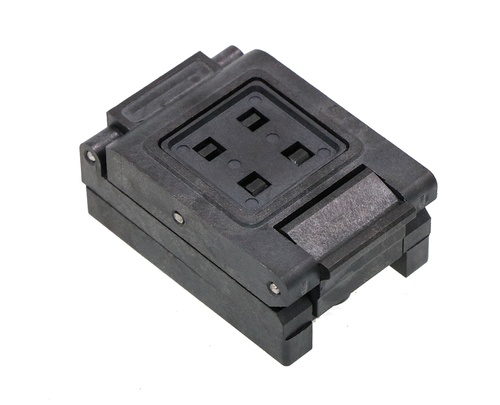

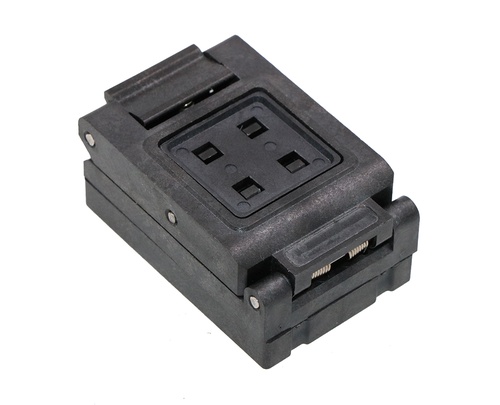

BGA113-0.5翻盖双面弹测试座

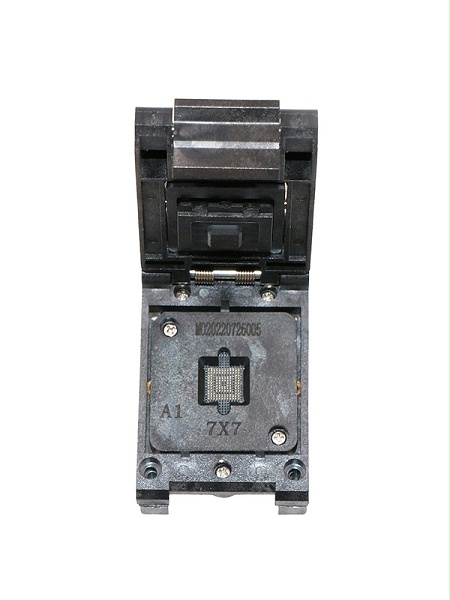

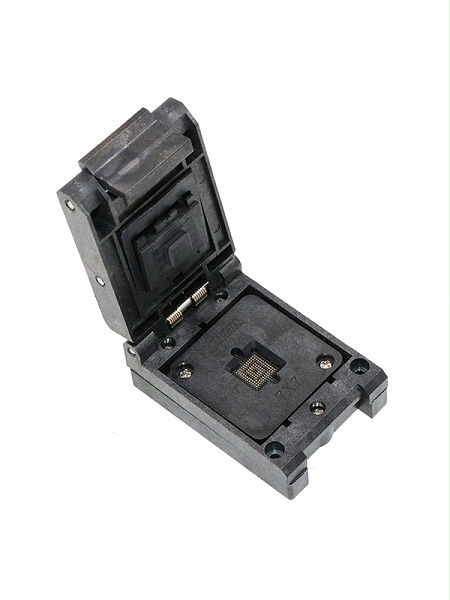

BGA113-0.5mm 芯片测试座socket产品展示

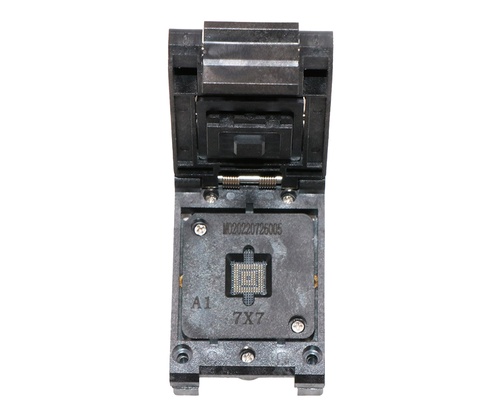

  • BGA113pin双面弹测试座

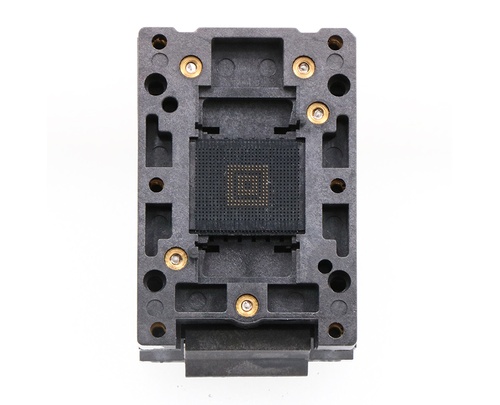

    BGA芯片测试座
  • BGA测试座
    芯片测试座

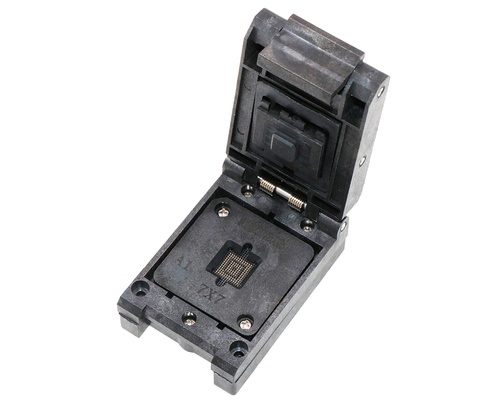

  • BGA封装芯片测试座老化座
    BGA芯片老炼座

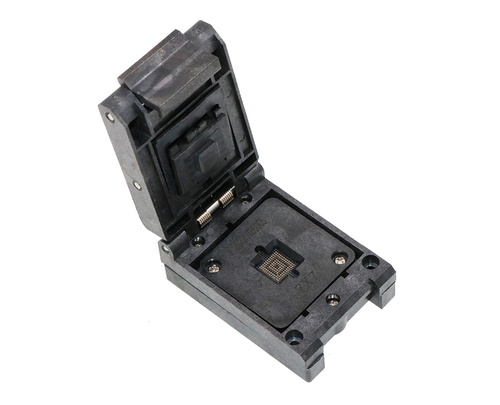

  • BGA芯片测试座
