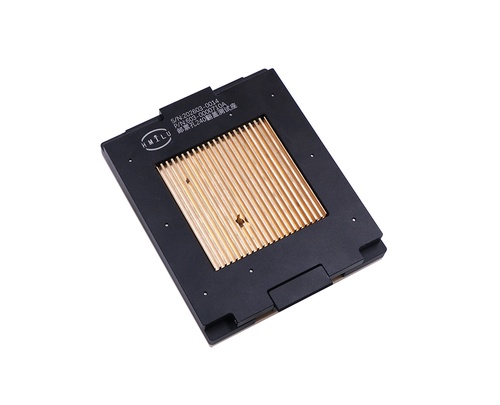

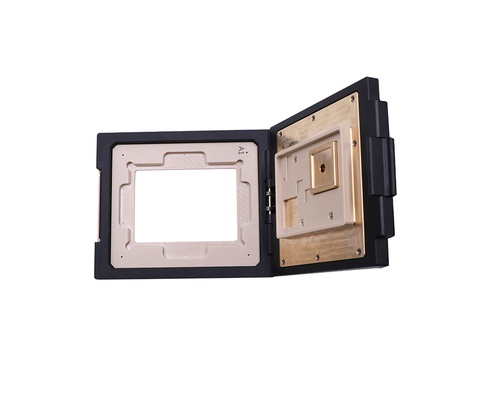

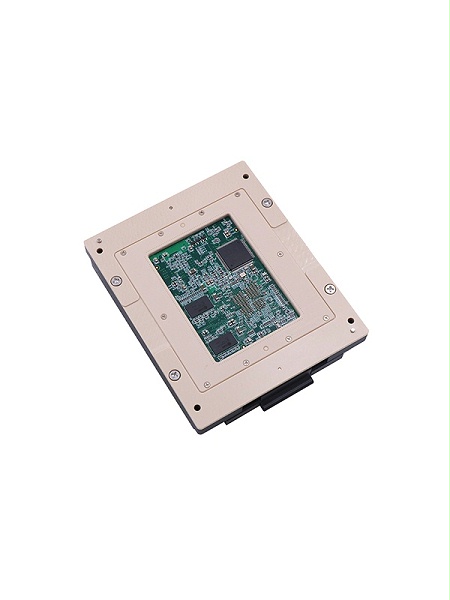

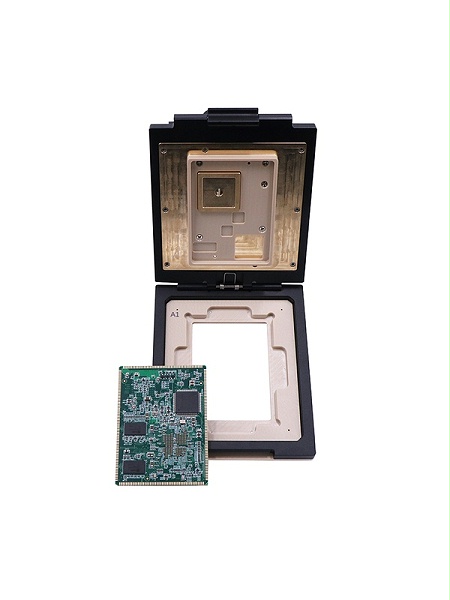

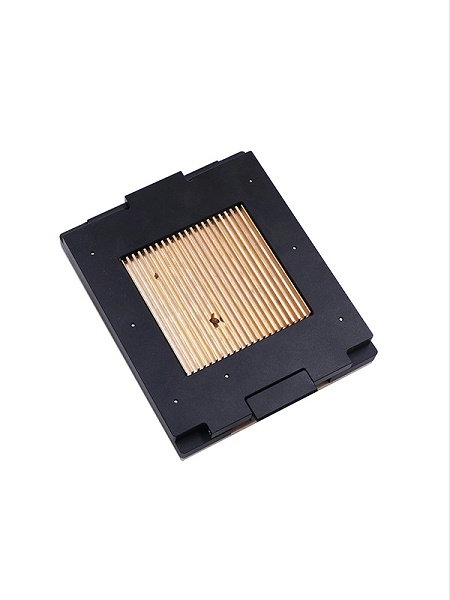

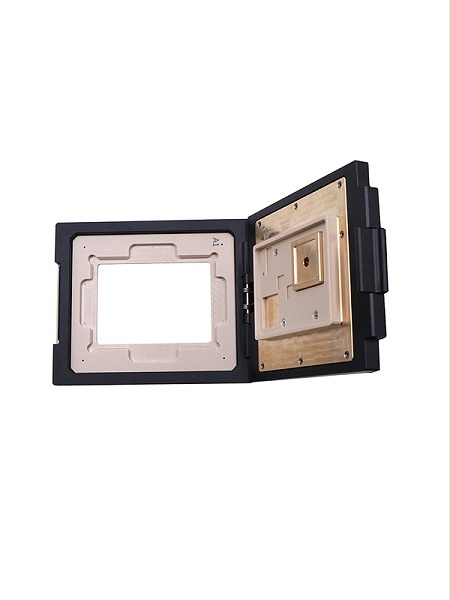

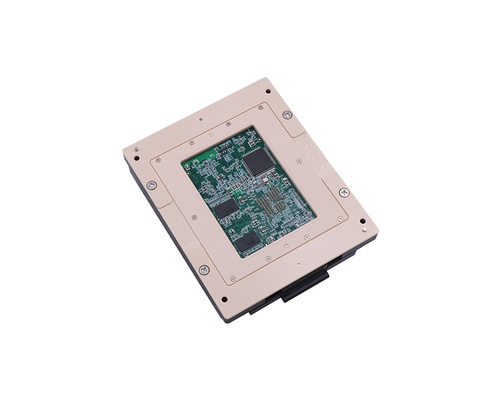

定制邮票孔模块240pin-1.1mm 测试座socket

功率半导体模块240pin测试座产品特点:
体积小:整体尺寸最小可做到10MM*10MM*6.0MM
可做高频率测试:最高频率可达-1~-3dB@30GHz
定位精准度高:加工工艺可达 -+0.01MM
寿命长:寿命可达10万次(探针机械寿命可达15-20万)
稳定性高:采用合金材料,耐磨损20-30万次，耐高低温-45~+125。
可维护性高:采用模块化设计,全配件可单独更换。
可标准化:产品设计周期短,交货速度快。

鸿怡电子生产定制的定制邮票孔模块240pin-1.1（100*100）mm测试座产品介绍

240pin模块测试座产品参数

封装类型：模块
引脚位数：240pin
中心间距：1.1mm
本体尺寸： 100*100mm
模块测试座产品特点

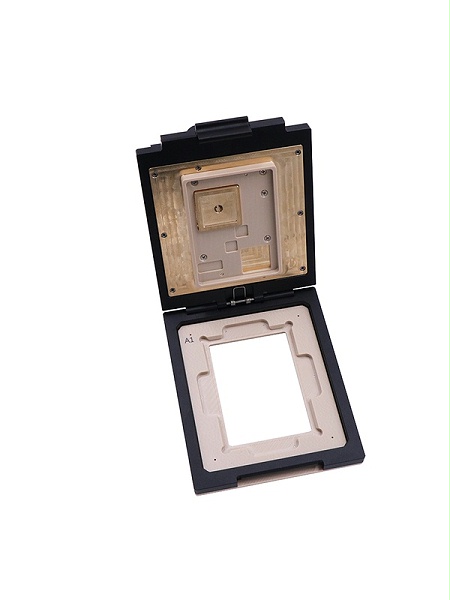

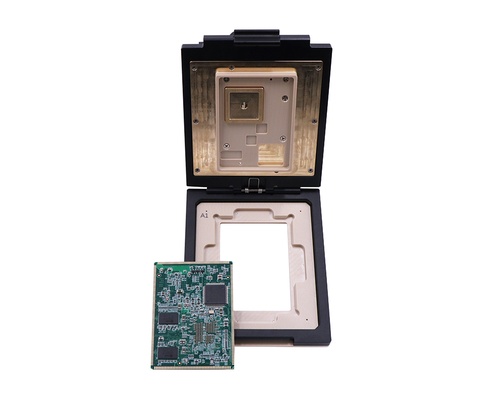

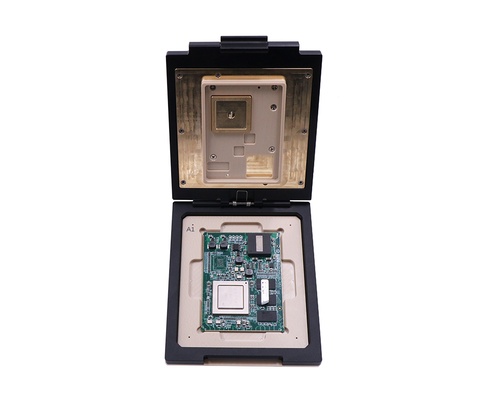

1、采用翻盖式结构，操作方便；
2、上盖的IC压板采用翻盖式结构，下压平稳，压力均匀，不移位；
3、探针的爪头形突起能刺破焊接球的氧化层，接触可靠；
4、高精度的定位槽，保IC定位以及焊盘精确导通；
5、采用浮板结构有球无球都能测
6、镀金探针材料
7、探针可更换，维修方便，成本低
8、绝缘材料制作；
9、最小可做到跳距pitch=0.35mm(引脚中心到中心的距离）；

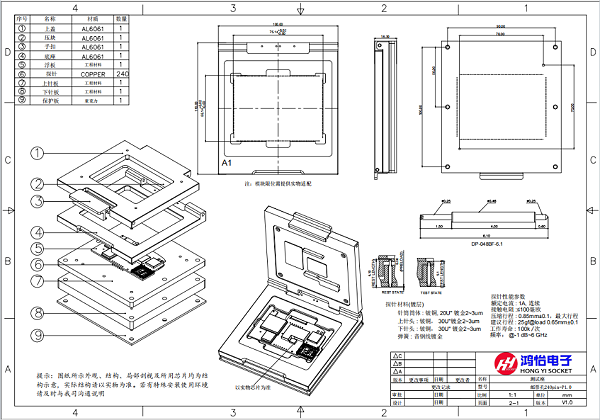

邮票孔模块240pin-1.1mm芯片图纸

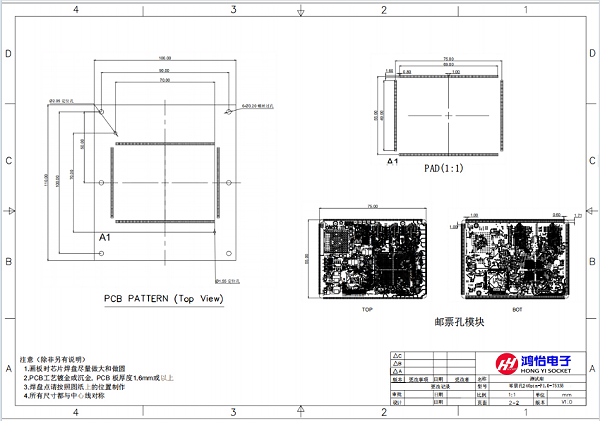

邮票孔240pin芯片图纸
