单颗GPU功耗突破2kW、供电电流逼近万安级别——AI算力狂飙之下，传统供电方案已触及“功率悬崖”。电源芯片如何在高算力场景下提供高功率密度、极低损耗的供电支持？

一、AI算力“供电瓶颈”从何而来？

AI大模型的训练与推理任务，正在将单颗GPU的功耗从数百瓦推高至2kW以上，CPU功耗也向1kW迈进。与此同时，AI计算模式会尽可能拉满芯片资源，使单位面积内的功耗和电流密度急剧提升。过去客户对单颗芯片的供电需求还在300A、500A的量级，如今已逼近万安级别。

电源不再只是服务器系统中的配套环节，而是直接影响算力释放、系统效率、热设计和整体性能的关键瓶颈。传统通过PCB横向走线将大电流送入处理器的方式，已难以支撑下一代AI芯片的电流密度需求。供电设计正面临瞬态响应、功率密度、转换效率与有限布局空间之间的终极平衡难题。

二、高功率密度+极低损耗：电源芯片如何破局？

面对千瓦级功率密度、微秒级瞬态响应以及超低噪声的极致挑战，电源芯片正在从三个维度实现技术突破：

集成化——将控制器、MOSFET、电感集成于单一封装，大幅缩小布板面积。以南芯科技推出的DrMOS SD13050为例，通过将驱动器与功率MOSFET集成于极小的LGA封装，实现了更小体积、更低寄生参数、更快开关速度和更低损耗，连续输出电流高达60A。

拓扑创新——海光信息联合生态伙伴首创Zero Bias TLVR与Dual SPS组合方案，通过拓扑重构彻底消除TLVR电感磁芯的直流偏置，使磁芯利用率实现质的飞跃，整体功率密度提升50%~60%，效率提升0.7%~1.5%。

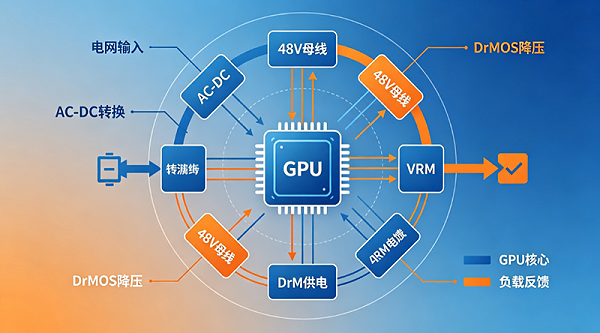

近端/垂直供电——传统水平供电的横向路径变长、阻抗增大，已难以满足高电流密度需求。垂直供电架构正在成为千瓦级处理器供电的标准配置，通过缩短供电路径、降低分布损耗，将大电流更高效地送达芯片核心。

三、封装创新：LGA72与BGA14189的算力适配

封装技术是电源芯片实现高功率密度的物理基础。在AI高算力场景下，两种封装类型尤为值得关注：

LGA72封装——以MPS推出的MPC22165-A-170为代表，采用LGA-72（9mm×9.9mm×9.7mm）封装，是一款2相、非隔离式高效率降压电源模块，集成了DrMOS和电感。LGA封装的扁平化设计使其可灵活布置于PCB背面或共享散热器下方，极大提升了系统布局的灵活性。同类产品如MPC22168-170采用LGA-72（9mm×9.9mm×7.65mm）封装，紧凑的解决方案尺寸不仅优化了布局，更通过缩短输出到负载的距离改善了供电网络、降低了热损耗。

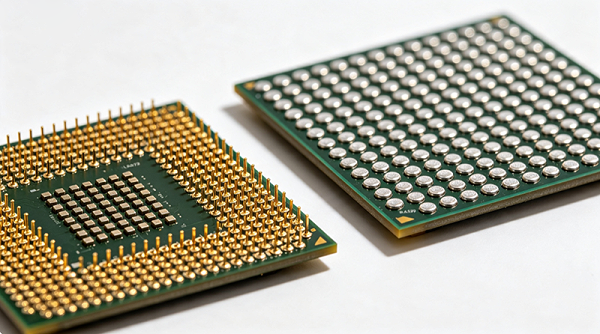

BGA14189封装——BGA（球栅阵列）封装凭借其高密度引脚排布和优异的散热性能，成为高端AI算力电源芯片的主流选择。相较于LGA的平面接触，BGA通过锡球阵列实现三维互联，在同等封装面积下可承载更多引脚，满足大电流、多路输出的供电需求。BGA封装底部的大面积散热焊盘，为高功率密度场景下的热管理提供了天然优势。

两种封装各有侧重：LGA以超薄厚度和布局灵活性见长，适合背面贴装等空间受限场景；BGA以高引脚密度和优异散热能力取胜，适配大电流、高功率的核心供电需求。

四、电源芯片的“三重考验”：ATE测试、OS测试与老化测试

AI专用电源芯片具备大电流、高瞬态响应、低纹波、宽温域工作等特性，测试环节除基础电气参数校验外，还需完成动态负载、长期老化、极限环境应力等专项验证。电源芯片的测试严格遵循JEDEC JSSD 301、JESD22系列标准以及AEC-Q100车规规范。

ATE测试（自动化测试设备）——ATE是晶圆和芯片封装之后，进行功能和性能自动化测试的核心设备。ATE测试涵盖参数测试、功能测试、性能测试、故障检测和可靠性测试等全方位验证。对于AI电源芯片，ATE测试需重点验证大电流输出能力、转换效率、纹波抑制、保护功能触发阈值等关键指标。

OS测试（通断测试）——OS测试是芯片测试的“第一道关卡”，主要排查芯片引脚是否存在开路或短路等“断线危机”。对于BGA封装的电源芯片，数百个锡球的电气连通性直接决定了芯片能否正常工作。OS测试通过检测每个引脚的输入输出特性，快速筛选出存在物理缺陷的芯片，是量产测试中效率最高的筛选手段之一。

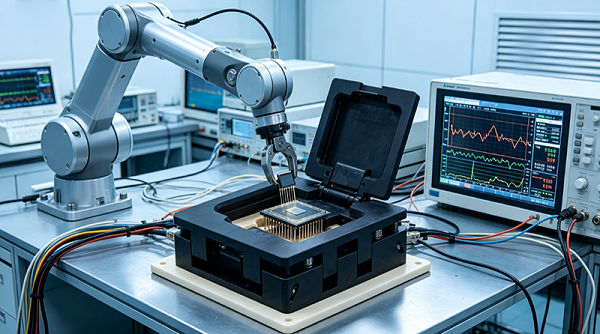

老化测试（Burn-in Test）——老化测试是保障电源模块可靠性的关键环节，能够有效筛选早期失效产品、稳定产品性能、验证长期可靠性。AI电源芯片的老化测试通常在高温（如125℃）、满载条件下持续运行数小时至数天，模拟芯片在AI服务器中常年不间断工作的极端工况。通过老化测试，可提前暴露晶圆缺陷、封装应力、焊点可靠性等潜在问题，是区分消费级与工业/车规级芯片品质的核心门槛。

五、鸿怡电子电源芯片老化测试座socket案例应用

在电源芯片的ATE测试、OS测试与老化测试全流程中，测试座（Socket）的质量直接决定了测试结果的准确性与测试效率。鸿怡电子（HMILU）作为专业的半导体芯片测试座供应商，在电源芯片老化测试座领域形成了完整的产品矩阵。

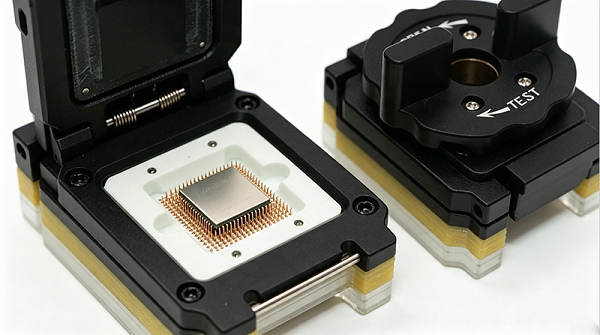

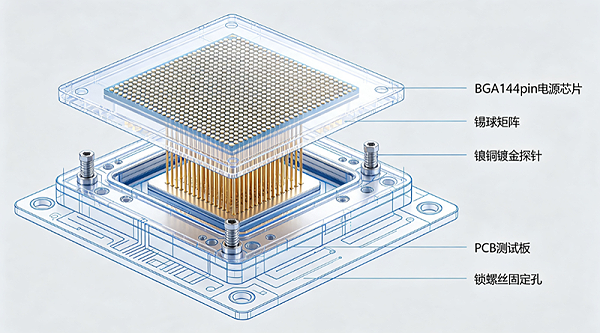

BGA144pin电源芯片老化测试座——采用PEI本体与铍铜探针（镀镍金）的黄金组合，接触阻抗≤50mΩ，操作压力2.0KG min，耐压测试可达700VAC/1分钟，绝缘电阻1000MΩ@500VDC，最大电流1A，使用温度范围-55℃~+155℃，机械寿命超过25000次。该产品支持0.45mm至1.27mm多种中心间距，适配7×7mm至16×16mm多种芯片尺寸。

BGA77pin电源芯片老化测试座——专为4路输出DC/DC电源芯片设计，每路连续输出电流4A、峰值5A。同样采用PEI本体+铍铜镀镍金探针方案，接触阻抗≤50mΩ，耐压700VAC，绝缘电阻1000MΩ，温度范围-55℃~+155℃。双面弹结构采用锁螺丝方式固定，PCBA可重复利用，大幅节约测试成本。

LGA72pin封装老化测试座——鸿怡电子已形成针对LGA72封装的完整老化测试座解决方案。针对LGA封装扁平化、无球的特点，测试座采用精密的平面接触探针阵列，确保每一路信号与电源的可靠连接，满足高功率密度场景下的老化测试需求。

在新能源车企的实测案例中，鸿怡测试座连续运行30天后，误报率仅为0.05%，而同类BGA老化座的误报率高达1.2%。这一数据充分验证了鸿怡电子在探针材料选型、结构设计、温控一致性等方面的深厚积累。

AI算力的指数级增长，正在倒逼供电技术从“配套”走向“核心”。从LGA72到BGA14189的封装创新，从Zero Bias TLVR到垂直供电的拓扑突破，从ATE/OS测试到老化验证的全流程品控——电源芯片正在以高功率密度、极低损耗的供电能力，破解AI算力释放的最后一道瓶颈。而鸿怡电子等本土芯片测试座厂商的持续深耕，正在为这场供电革命提供坚实可靠的老化测试座socket。
