DDR内存颗粒作为现代电子设备中临时高速运算存储的核心介质，承载着CPU主控运算数据、程序缓存与实时读写交互的重任。从DDR3到DDR5，从78Ball到315Ball，不同代际、不同规格的内存颗粒在带宽、位宽、负载能力上差异显著，量产测试需匹配专属的高频、大电流、高稳定性测试标准。
在内存颗粒从晶圆测试到最终封装验证的完整链条中，测试治具（Test Fixture）作为连接待测芯片与测试设备的关键桥梁，其设计水平直接决定了测试数据的准确性、测试效率与良率筛选能力。深圳市鸿怡电子（HMILU）深耕芯片测试连接器领域近二十年，其研发生产的DDR内存颗粒测试治具已广泛应用于DDR3/DDR4/DDR5及LPDDR系列芯片的研发验证、量产测试与老化筛选环节。
一、DDR内存颗粒测试治具概述
1.1 什么是DDR内存颗粒测试治具
DDR内存颗粒测试治具是一种专门用于DDR系列存储芯片功能验证与性能测试的接口装置。它将待测的DDR内存颗粒（通常为BGA封装）与测试主板或ATE（自动化测试设备）进行电气连接，使测试系统能够对内存颗粒进行读写速度、时序稳定性、数据吞吐一致性、位宽匹配度等全方位验证。
DDR为易失性存储器，分为SRAM和DRAM两大类，其中DRAM又分为SDRAM和DDR_SDRAM。我们日常所说的DDR3、DDR4、LPDDR4、LPDDR5、DDR5等均属于DDR_SDRAM范畴。
1.2 测试治具的核心作用
DDR内存颗粒测试治具在芯片测试流程中扮演着不可或缺的角色：
信号传输桥梁：将待测芯片的每一个引脚与测试主板上的对应测试点进行精准电气连接，确保高频信号的完整传输；
机械定位与固定：通过高精度限位框和压合结构，确保待测芯片在测试过程中位置固定、接触可靠；
多工位并行测试：支持一拖二、一拖四、一拖八等多工位配置，大幅提升量产测试效率；
环境应力承载：在老化测试中承载高温、高湿等极端环境应力，保障芯片可靠性筛选的准确性。
二、DDR代际差异与测试治具适配要点
2.1 DDR3：成熟稳定的基础代际
DDR3作为较早普及的DDR技术世代，其内存颗粒常见封装形式包括78Ball和96Ball BGA封装，引脚间距为0.8mm。DDR3测试治具的典型测试频率可达2800MHz以上，适用于三星、海力士、现代、华邦、镁光等各品牌内存颗粒。
鸿怡电子针对DDR3内存颗粒推出了多种规格的测试治具，包括DDR3×8一拖八导电胶内存条测试夹具，可适配多种芯片尺寸（如7.5×10.6mm、8×11mm、9×11.5mm、9.4×11.1mm等）。
2.2 DDR4：主流市场的通用之选
DDR4作为当前应用最为广泛的DDR世代，工作电压为1.2V，JEDEC标准最高速率可达3200MT/s。DDR4内存颗粒的主流封装为BGA96Ball，引脚间距0.8mm，封装尺寸常见为9×13mm或9×15mm。DDR4测试治具需支持超过2800MHz的测试频率，单PIN额定承载电流需达到1A。
鸿怡电子生产的DDR4测试治具采用DDR4内存条公板设计，兼容性好。其结构采用合金座头、合金限位框与导电胶或探针组合，呈点状接触，使用寿命可达10万次。产品通用性高，只需更换颗粒限位框，即可测试尺寸不同的颗粒（宽度≤13mm，长度≤14mm）。
2.3 DDR5：高性能场景的核心引擎
DDR5作为第五代DDR内存芯片，在技术架构上实现了全方位升级。其工作电压降至1.1V，功耗较DDR4降低约20%。DDR5的JEDEC标准数据速率从4800MT/s起步，最高可达6400MT/s甚至更高。DDR5通过双32位子通道设计替代传统64位单通道，并发处理效率大幅提升。
DDR5测试治具面临的最大挑战在于高频信号的完整性保障。鸿怡电子的DDR5测试治具最高测试速率可达5800MHz，可对DDR5颗粒进行全速高频扫描测试，验证颗粒的时序稳定性、读写速度、数据吞吐一致性及位宽匹配度。
2.4 不同球数规格的适配差异

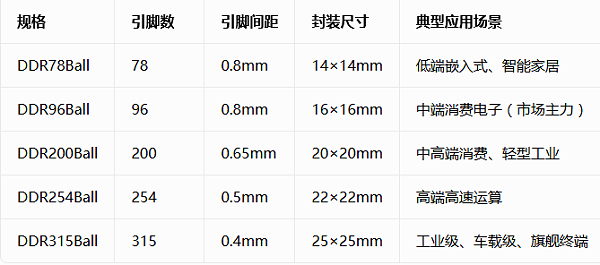

DDR内存颗粒根据引脚球数分为78Ball、96Ball、200Ball、254Ball、315Ball五大主流规格：
不同球数规格对测试治具的引脚密度、信号完整性、电流承载能力提出了差异化要求。球数越少，结构精简、成本更低；球数越多，位宽更大、供电回路更充足，测试治具的探针密度和信号隔离设计难度也随之上升。鸿怡电子已实现上述五大主流规格的全覆盖，原生支持3200MHz高频信号测试。
三、工位配置方案：从一拖一到一拖八
3.1 工位配置的意义
在DDR内存颗粒的量产测试中，测试效率直接决定了产能与成本。多工位测试治具允许在同一测试周期内并行测试多颗内存颗粒，大幅提升测试吞吐量。鸿怡电子提供从一拖一、一拖二、一拖四到一拖八的全系列工位配置方案。
3.2 常见工位配置
一拖一（单工位） ：适用于芯片研发验证阶段、工程样品测试及小批量可靠性抽检。单工位测试治具结构简洁，信号路径最短，适合对测试精度要求极高的场景。
一拖二（双工位） ：平衡了测试效率与信号完整性，是中小批量产线的主流选择。鸿怡电子的DDR96pin0.8mm双工位测试治具即为典型代表。
一拖四（四工位） ：适用于大批量量产测试，可同时测试4颗内存颗粒。翻盖式结构设计，操作省力方便。

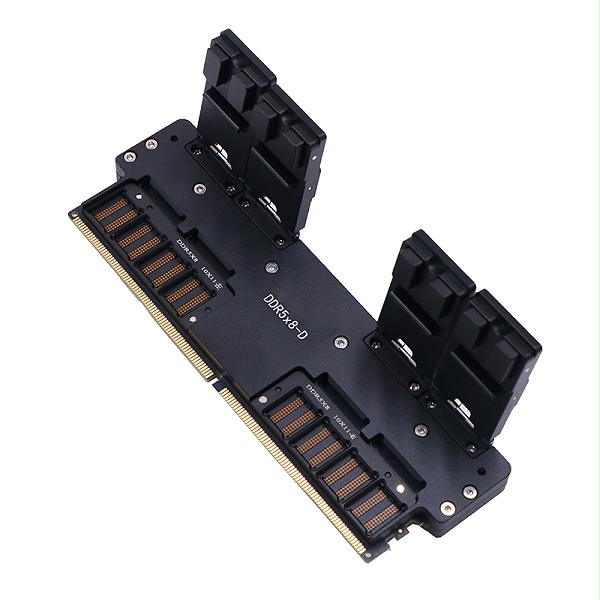

一拖八（八工位） ：面向超大规模量产需求，单次测试可完成8颗内存颗粒的并行测试。鸿怡电子推出的DDR3×8、DDR4×8及DDR5×8一拖八导电胶内存条测试夹具，采用DDR内存条公板设计，兼容性好，结构采用合金座头、合金限位框与导电胶结构，寿命可达10万次。
3.3 工位配置的选型考量
选择工位配置时需综合考量以下因素：
产能需求：大批量量产优先选择一拖四或一拖八；
测试精度：高频/高速测试时，工位数量增加可能带来信号串扰，需权衡效率与精度；
设备兼容性：测试治具需与现有ATE设备接口匹配；
成本预算：多工位治具的初始投入较高，但单颗测试成本更低。
四、测试条件要求：速率、电流与温度
4.1 测试速率/频率要求
DDR内存颗粒的测试频率随代际演进持续提升：
DDR3：典型测试频率超过2800MHz
DDR4：主流测试频率超过2800MHz~3200MHz
DDR5：最高测试速率可达5800MHz
行业通用的硬性量产测试参数为测试主频3200MHz。鸿怡电子的DDR测试治具可对全系列DDR颗粒进行3200MHz全速高频扫描测试，验证颗粒的时序稳定性、读写速度、数据吞吐一致性及位宽匹配度。测试要求高频连续读写无掉速、无丢帧、无数据报错、时序参数无漂移。
4.2 电流承载要求
DDR内存颗粒测试治具的电流承载能力是决定测试可靠性的关键指标：
额定电流：行业标准为单PIN额定承载电流1A
接触阻抗：初始接触阻抗需控制在100mΩ以下
绝缘阻抗：≥1000mΩ（DC 500V条件下）
耐电压：AC 700V持续1分钟
鸿怡电子的DDR测试治具探针采用磷铜针管、铍铜针头与琴钢丝弹簧的组合设计，电气性能优异。额定电流可达1.5A，接触阻抗在工作行程内稳定可控。
4.3 温度环境要求
DDR内存颗粒测试涵盖常温功能测试与极端环境可靠性验证两大场景：
工作温度范围：55°C ~ +125°C（标准型号）
宽温域型号：55°C ~ +155°C
高温老化测试：可在85°C~125°C环境下进行长时间老化筛选
五、鸿怡电子案例应用
5.1 案例一：DDR4BGA96Ball双工位测试治具——中端消费电子量产测试
客户需求：某国内存储芯片设计企业需对DDR4BGA96Ball内存颗粒进行大批量量产功能测试，要求测试频率达到3200MHz，单PIN电流承载能力1A，同时兼顾测试效率与信号完整性。
解决方案：鸿怡电子为其定制了DDR4BGA96pin0.8mm双工位芯片测试治具。该治具采用翻盖式结构，支持一拖二工位并行测试；探针采用超短进口双头探针设计，使IC与PCB之间的数据传输距离最短，测试更稳定；高精度合金IC定位框保证IC定位精准。
实施效果：测试频率稳定达到3200MHz以上，接触阻抗控制在100mΩ以内，单颗测试时间缩短至毫秒级，量产测试效率提升40%以上。
5.2 案例二：DDR4×8一拖八导电胶测试治具——超大规模量产筛选
客户需求：某存储模组厂商需对DDR4内存颗粒进行超大批量的来料筛选测试，要求单次测试尽可能多的颗粒，同时保证测试稳定性与使用寿命。
解决方案：鸿怡电子提供了DDR4×8一拖八导电胶内存条测试夹具。采用DDR4内存条公板设计，兼容性好；结构采用合金座头、合金限位框与导电胶组合，呈点状接触；导电胶方案相比常规探针治具，可过更高频率、耐电流更强，测试稳定，短路不会烧针。
实施效果：单次测试可同时完成8颗DDR4颗粒的筛选测试，导电胶结构轻松通过3200MHz以上频率；测试寿命达10万次；客户测试效率提升数倍，来料不良品检出率大幅提高。
5.3 案例三：DDR5高速测试治具——高性能计算芯片验证
客户需求：某服务器芯片厂商需对DDR5内存颗粒进行高频高速验证测试，要求测试频率突破5000MHz，验证颗粒在高频连续读写下的时序稳定性与数据完整性。
解决方案：鸿怡电子为其定制了DDR5专用高速测试治具，最高测试速率支持5800MHz。治具采用超短信号路径设计，将频率衰减降至最低；探针板采用定位销加螺丝结构，客户可自行更换维修探针。
实施效果：在5200MHz高频条件下完成全速扫描测试，验证了颗粒的时序稳定性、读写速度与数据吞吐一致性；测试数据无掉速、无丢帧、无数据报错；为客户DDR5芯片的研发验证与服务器导入提供了可靠的数据支撑。
5.4 案例四：全系列DDR Ball内存颗粒测试治具——一站式解决方案
客户需求：某存储封测厂需同时覆盖78Ball、96Ball、200Ball、254Ball、315Ball五大规格DDR颗粒的测试需求，要求治具具备高通用性与快速换型能力。
解决方案：鸿怡电子推出全系列DDR Ball内存颗粒专用测试治具，全覆盖五大主流规格。通过更换限位框即可适配不同尺寸的颗粒（宽度≤13mm，长度≤14mm）；产品全新设计，预留插槽卡位，不需转接槽可直接插到测试板上进行测试。
实施效果：实现了“一套治具框架、多套限位框”的通用化测试方案，大幅降低了客户的治具采购与维护成本；换型时间从数小时缩短至数分钟，产线灵活性显著提升。
DDR内存颗粒测试治具作为连接待测芯片与测试设备的关键桥梁，其设计需综合考虑DDR代际特性、封装规格、工位配置与测试条件等多重因素。从DDR3到DDR5，从78Ball到315Ball，从一拖一到一拖八，从常温功能测试到高温老化筛选，每一款测试治具的诞生都是对芯片测试精度、效率与可靠性的极致追求。
鸿怡电子凭借近二十年的技术积累，在DDR内存颗粒测试治具领域形成了覆盖全代际、全规格、全场景的产品矩阵。从材料创新（铍铜探针、导电胶、PEEK高耐热材料）到结构优化（翻盖式、限位框换型、防呆设计），从常温功能测试到55°C~+155°C宽温域可靠性验证，鸿怡电子为DDR内存颗粒的全场景测试提供了完整的硬件支撑。
DDR5/LPDDR5X技术的规模化渗透以及国产存储芯片性能的持续突破，DDR内存颗粒测试治具将在更高频率、更大电流、更宽温域的方向上持续演进。高精度、高可靠性、高通用性的测试治具，将成为保障国产存储芯片质量与推动产业升级的关键一环。
