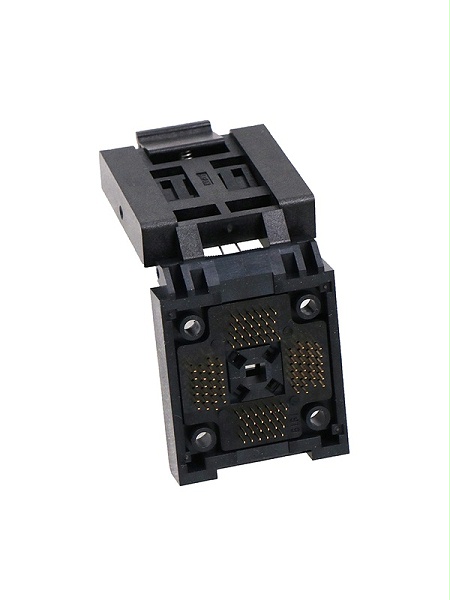

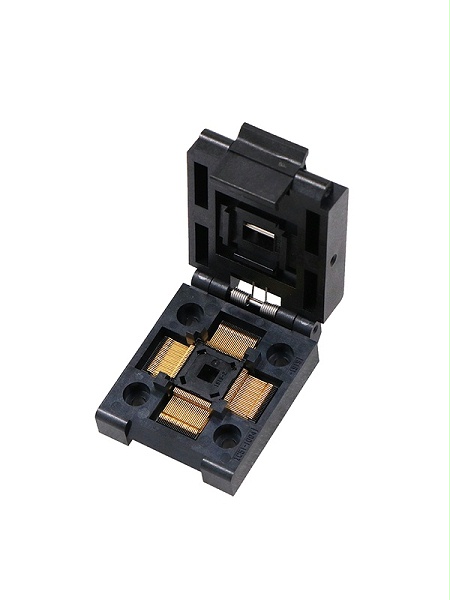

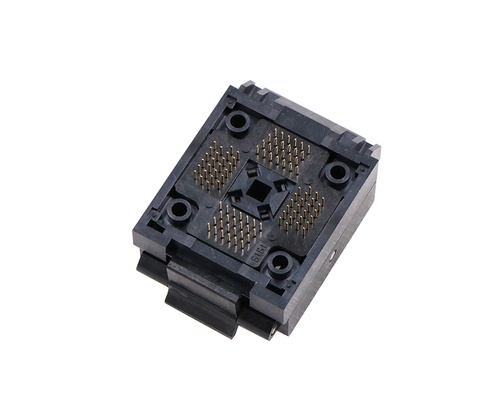

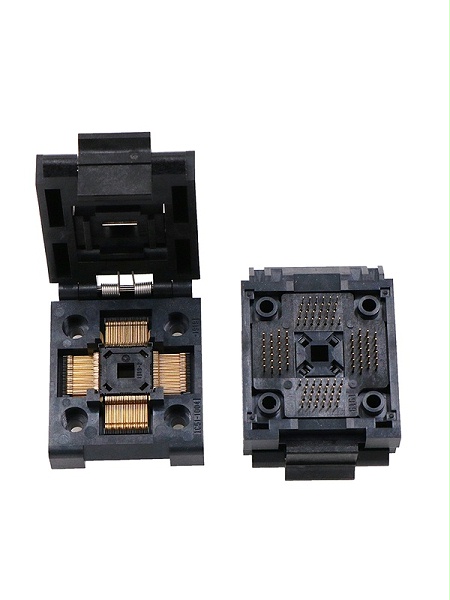

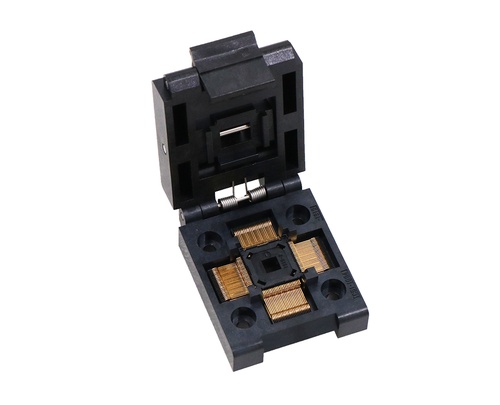

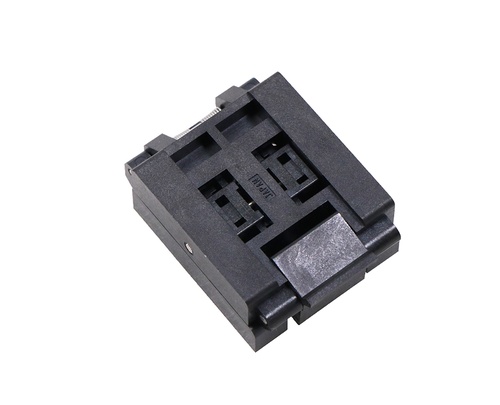

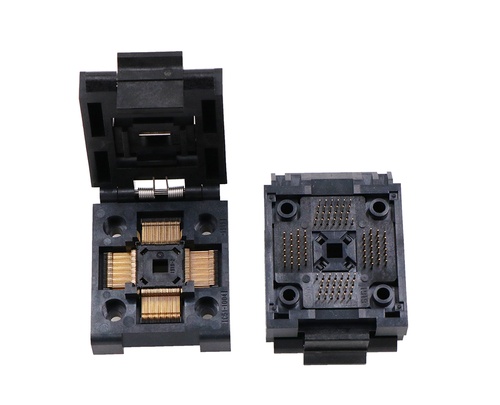

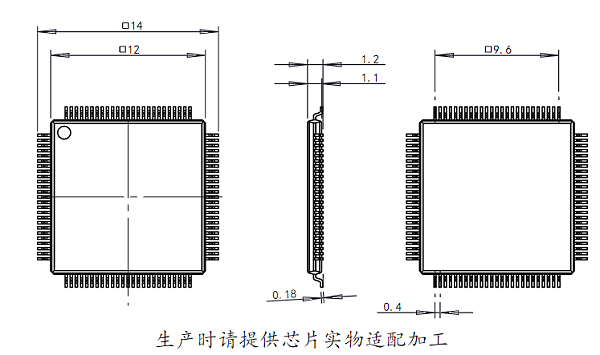

| 适用规格 | 支持0.5、0.635、0.65引脚间距QFP封IC |
| 支持频率 | ≤300Mhz |
| 温度范围 | -40°C~+85°C |
| 操作力压 |
1.0Kg MAX |
| 额定电流 |
1Amax/Pin |
| 接触电阻 | 30mΩ MAX。at 10mA and 20mV MAX.(Initial) |
| 绝缘电阻 | 1000mΩMin.At DC 500V |
|
