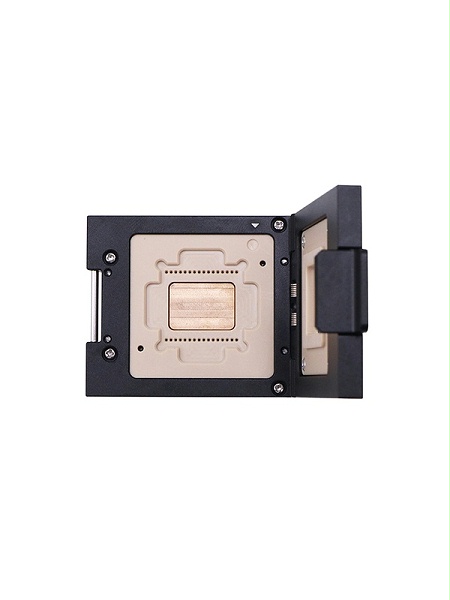

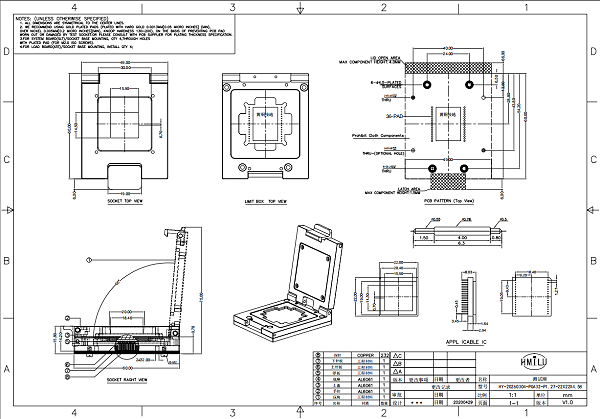

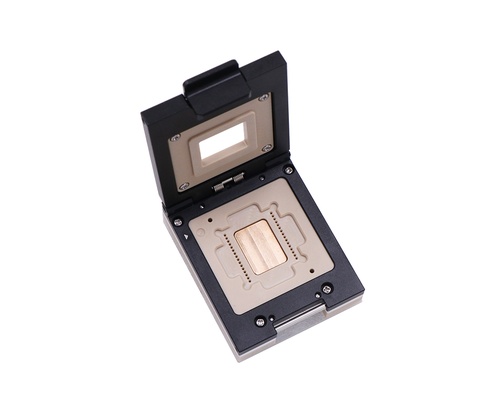

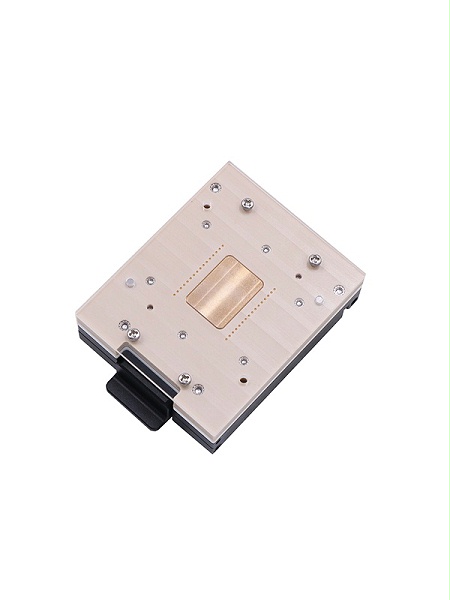

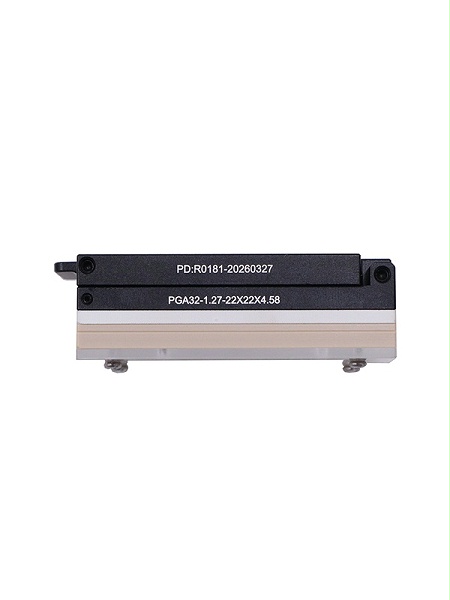

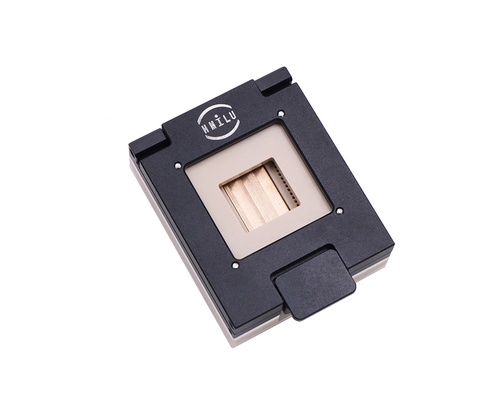

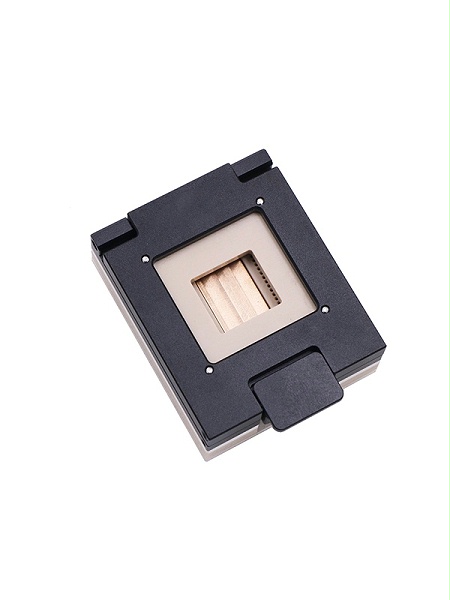

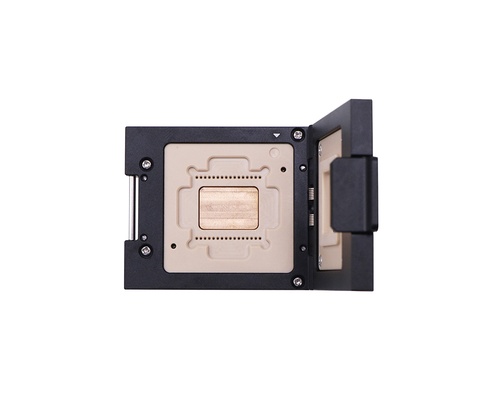

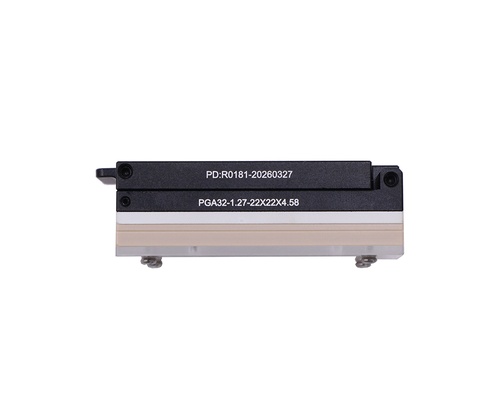

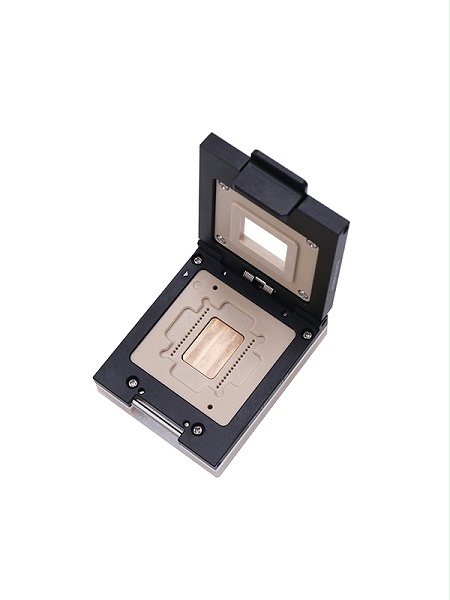

定制PGA32-1.27(22x22x8.03)测试座
PGA(Pin Grid Array)指的是引脚阵列封装,它是一种常见的电子器件封装形式。在PGA封装中,芯片引脚呈类似网格状的排列,量产时需要将芯片通过焊接固定在印刷电路板上。
PGA封装适用于I/O引脚数量较多的集成电路,如微处理器、图像处理器、FPGA等。
端子板只能做常规导通测试,如需高频大电流可联系客服咨询其他设计方案
鸿怡电子研发,生产各类封装的半导体芯片测试座,老化座,测试夹具治具,集成电路IC的Burn-in-Socket和Test-Socket,产品封装种类齐全BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/TO/LGA/LCC/DDR/FPC/connector/IMU socket等。

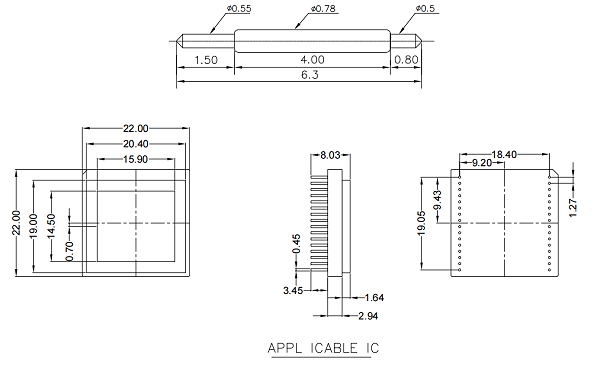

中心引脚间距:1.27mm
适配芯片尺寸:22*22mm
PGA测试座
PGA测试夹具

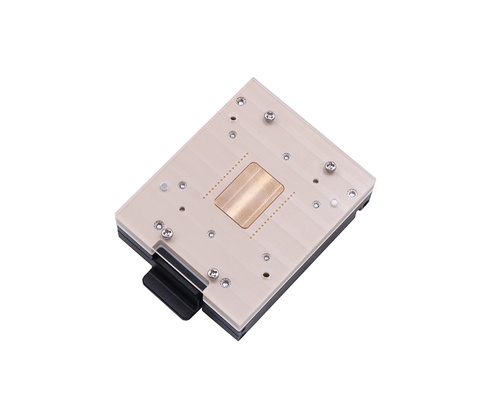

PGA老化座

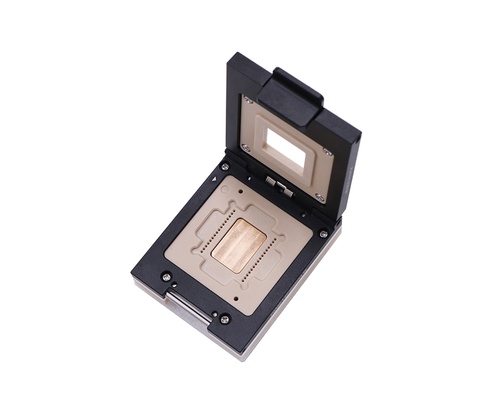

PGA老化夹具
PGA芯片测试座
PGA测试socket
