定制LGA4pin-0.5mm芯片老练插座socket-鸿怡电子

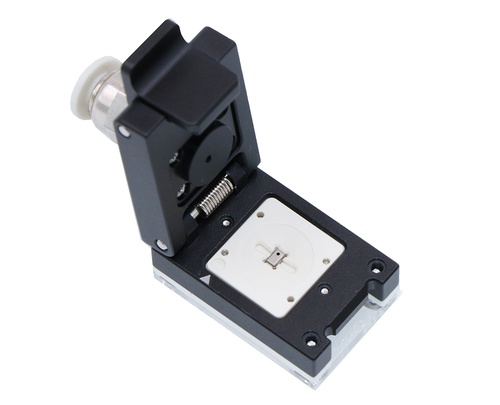

定制LGA4装MEMS 硅麦专用探针测试夹具

SPECIFICATION

1绝缘阻抗:1000mΩMin.At DC 500V

2、耐电压:For1 Minute At AC 700V

3、接触阻抗:100mΩ MAX。at 10mA and 20mV MAX.(Initial)

4、支持频率:1GHz@-ldB(其他高频需沟通)

5、额定电流:1A max/Pin.

6、工作温度:-45°C ~+155°C

7、使用寿命:20,000 Times(Mechanical)

8、操作力:1.0Kg MAX

9、中心引脚间距:0.56mm

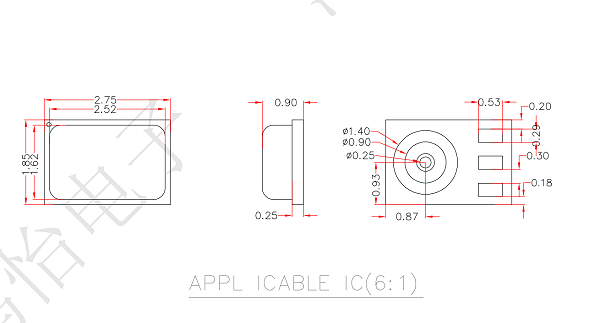

10、封装类型：LGA3/LGA4（3针 / 4 针），2.75×1.85×0.9mm 标准尺寸

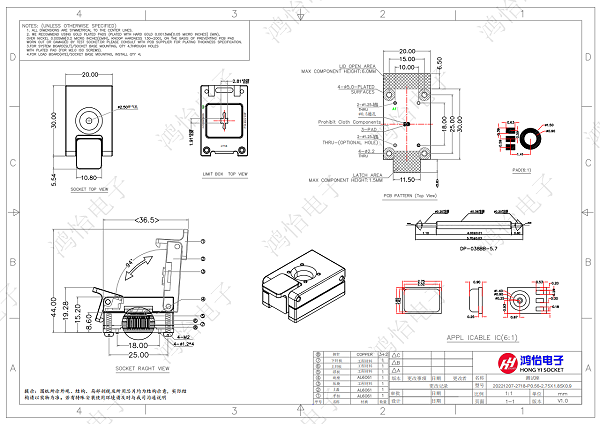

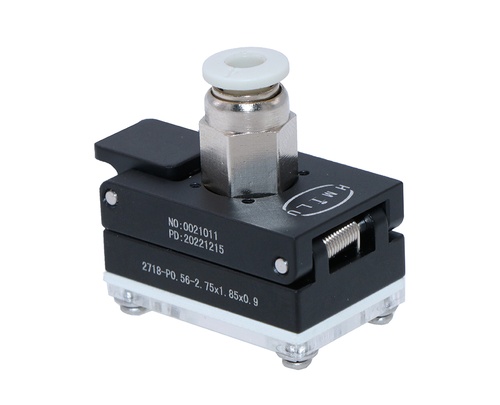

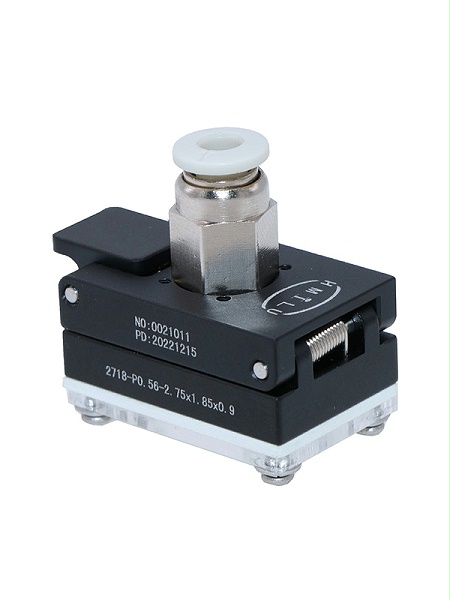

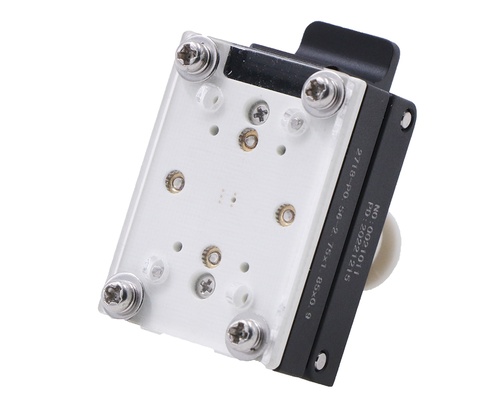

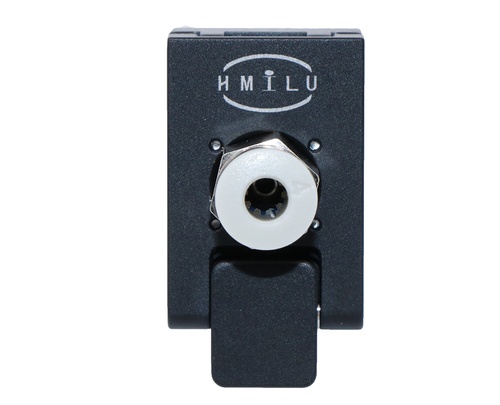

鸿怡电子生产定制2718 咪头测试座：LGA/LGA4 封装 MEMS 硅麦专用测试工装socket产品简介

2718 咪头测试座是适配2.75×1.85×0.9mm规格 MEMS 硅麦克风（俗称 2718 咪头）的精密测试治具，专为 LGA3/LGA4 封装模拟 / 数字硅麦设计，核心作用是实现免焊接快速电气连接与声学测试，广泛应用于 TWS 耳机、手机、智能穿戴等产品的研发验证与产线批量测试，显著提升测试效率与良率。

使用场景

研发验证：上电调试、声学参数测试、一致性验证免焊接防损坏，快速切换样品，缩短调试周期产线批量测试灵敏度、信噪比、THD+N、频率响应测试即插即测，UPH 可达数千，适配自动化产线烧录与校准数字硅麦 ID 烧录、灵敏度校准精准定位，稳定接触，保证校准数据可靠老化测试高温 / 低温环境下长期稳定性测试

2. 核心结构组件

组件	功能	关键设计要点
定位槽	精准固定咪头，防偏移	公差控制在 ±0.05mm，适配不同进音方式
探针组	实现电气连接	采用 φ0.15mm 弹簧探针，接触电阻＜50mΩ，寿命＞5 万次
声学腔体	保证声学测试准确性	与咪头进音孔匹配，减少环境噪声干扰

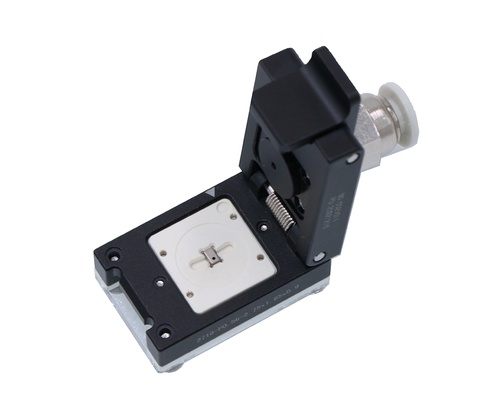

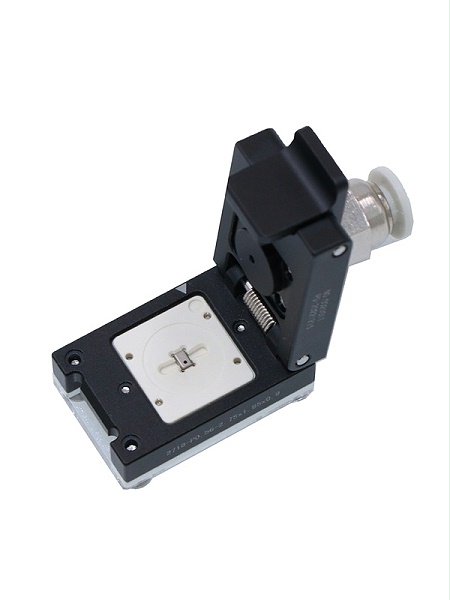

压合机构	提供均匀压力	手动翻盖 / 自动压合，压力 1–3N 可调，避免损伤咪头
接口板	信号引出与转换	支持 I²S/PDM/ 模拟输出，适配音频分析仪、烧录器

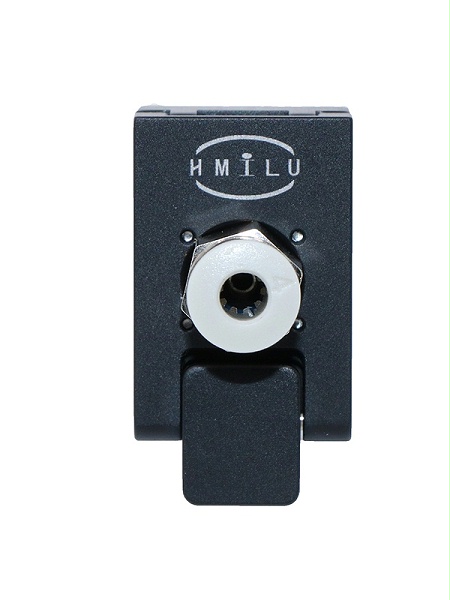

空气接头	声学测试专用	适配上进音 / 下进音，保证测试时空气正常导入
