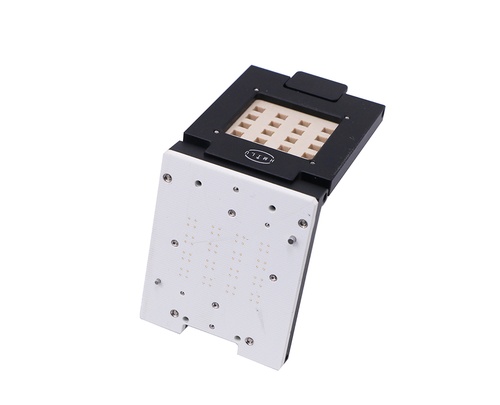

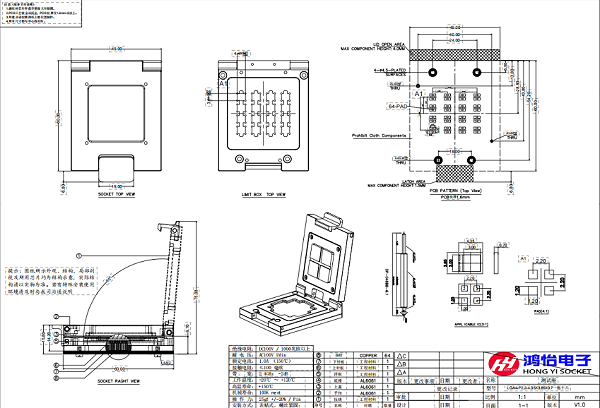

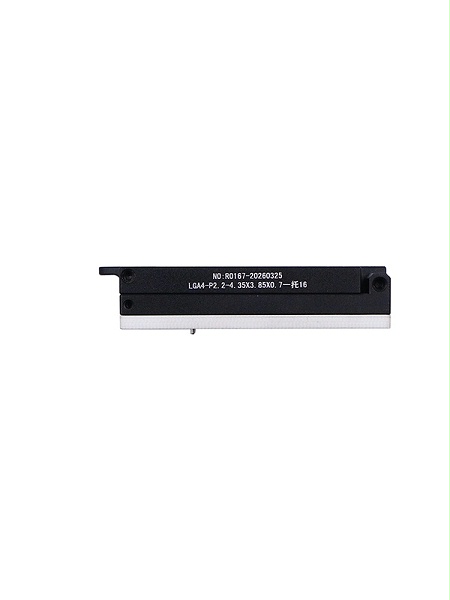

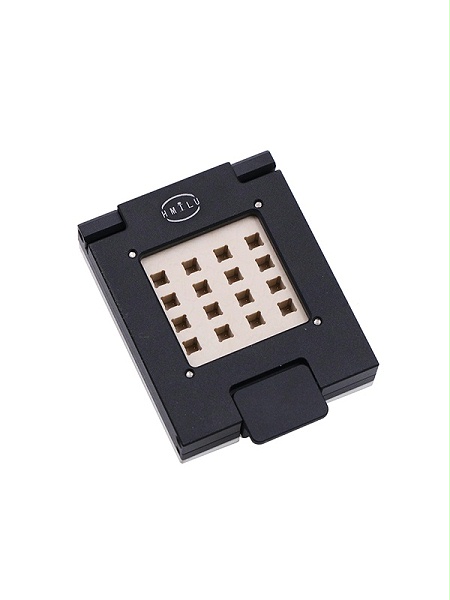

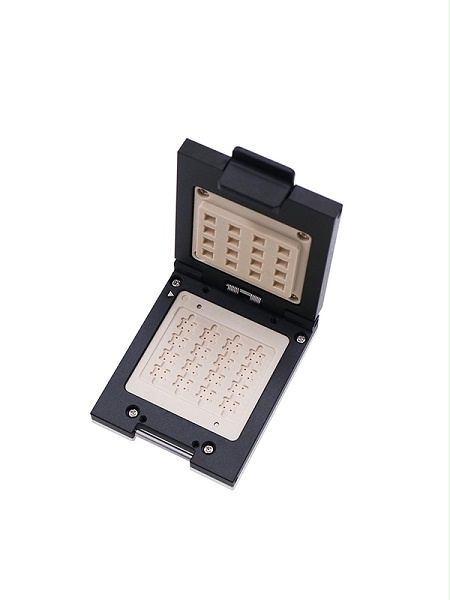

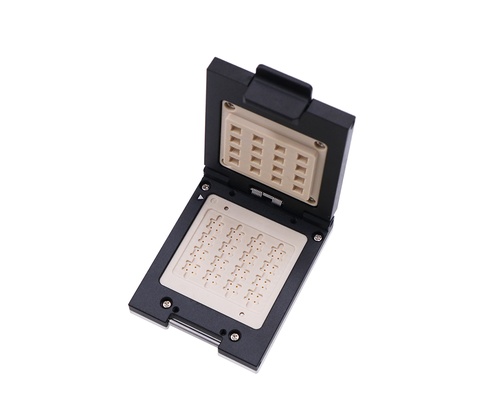

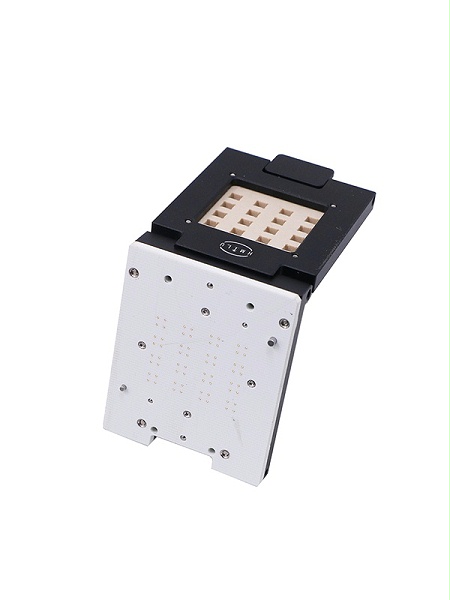

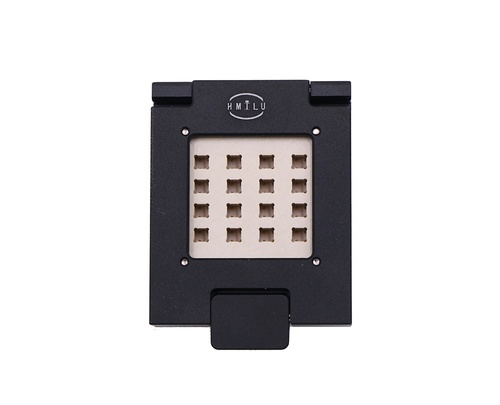

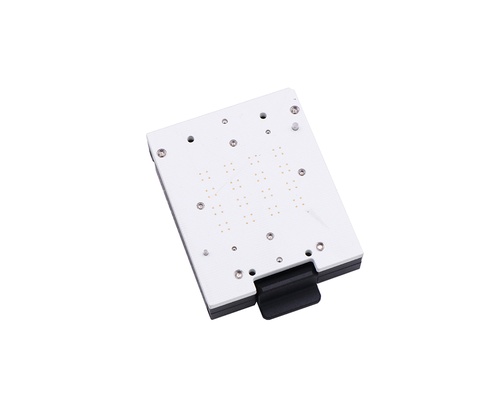

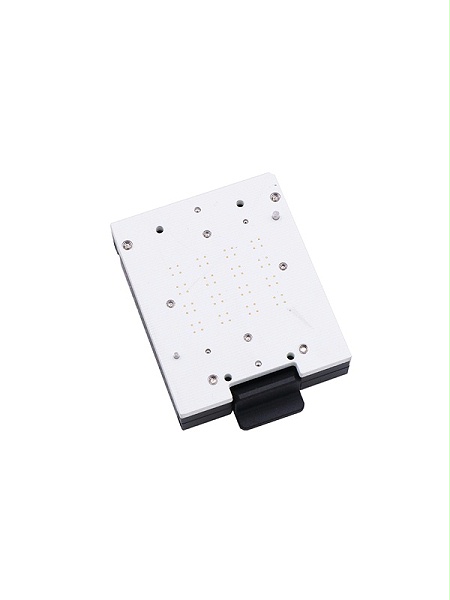

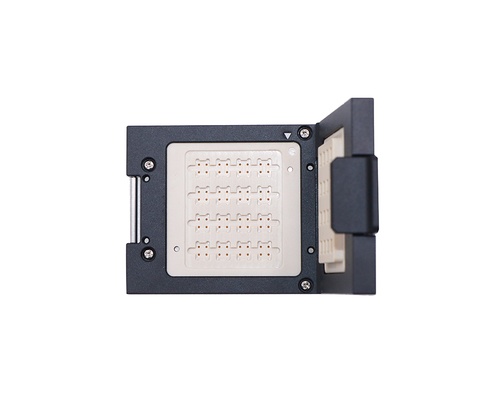

LGA封装芯片测试座,LGA模块测试座socket:

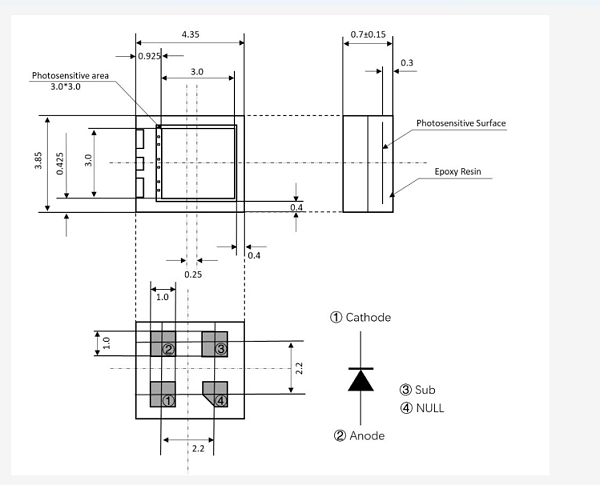

LGA封装是一种电子元器件封装技术,它基于Land Grid Array(LGA)连接器的设计原理,用于将集成电路芯片与印刷电路板(PCB)相连接。LGA封装具有许多优点,如较高的可靠性、良好的散热性能和较低的插拔力等
鸿怡电子研发,生产各类封装的半导体芯片测试座,老化座,测试夹具治具,集成电路IC的Burn-in-Socket和Test-Socket,产品封装种类齐全BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/TO/LGA/LCC/DDR/FPC/connector/IMU
socket等。
