SPECIFICATION
1绝缘阻抗:1000mΩMin.At DC 500V
2、耐电压:For1 Minute At AC 700V
3、接触阻抗:100mΩ MAX。at 10mA and 20mV MAX.(Initial)
4、支持频率:1GHz@-ldB(其他高频需沟通)
5、额定电流:1A max/Pin.
6、工作温度:-45°C ~+125°C
7、使用寿命:20,000 Times(Mechanical)
8、操作力:1.0Kg MAX
9、中心引脚间距:1.3mm
10、适配芯片尺寸:5.0*5.0mm

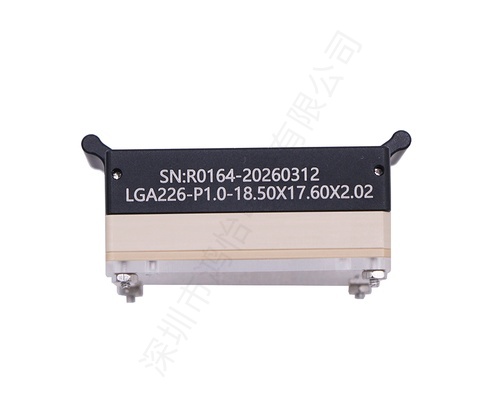

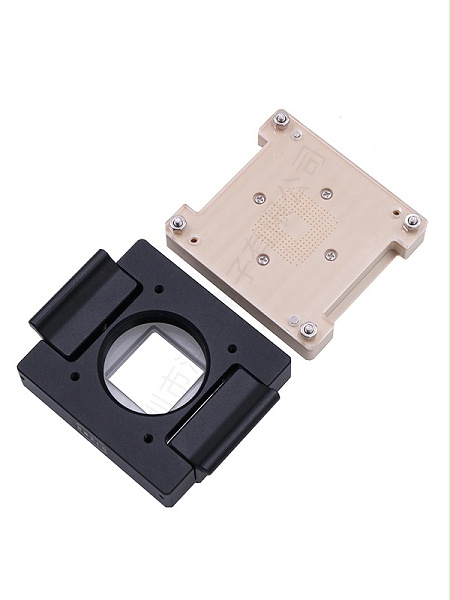

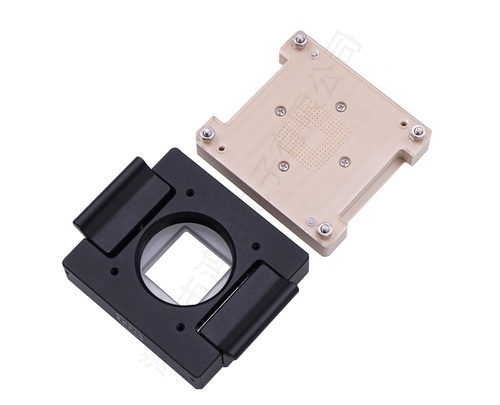

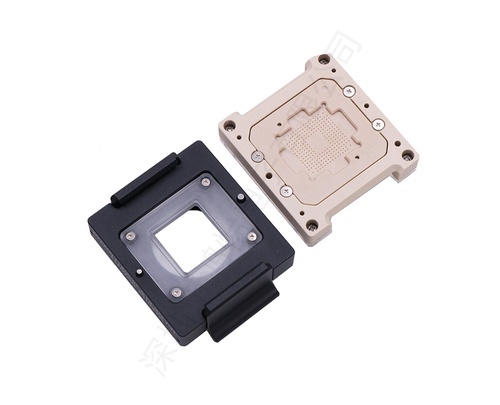

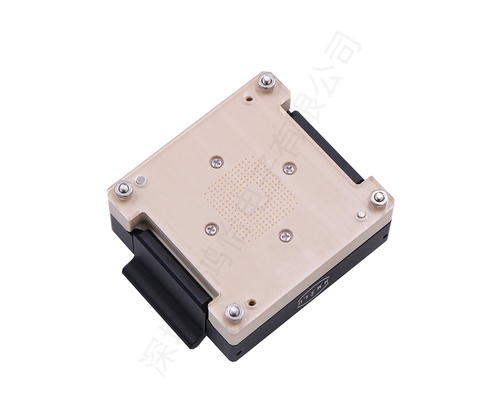

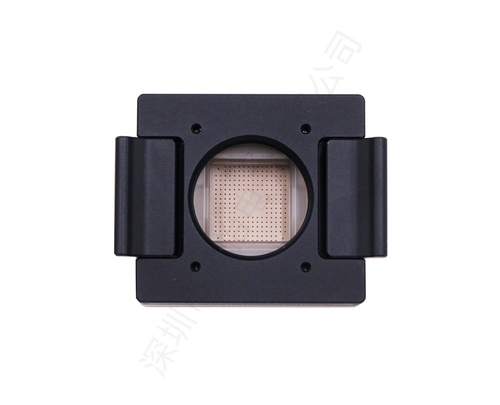

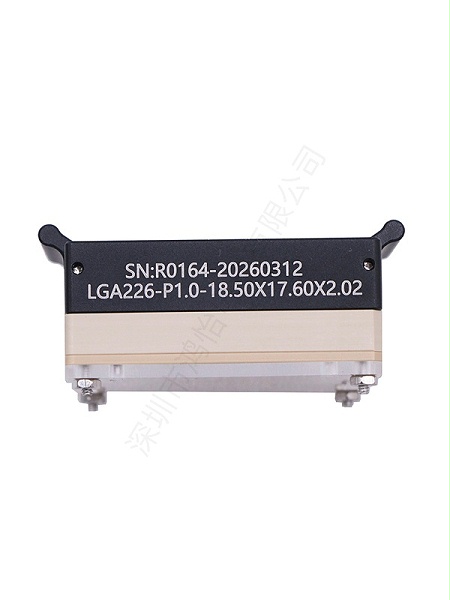

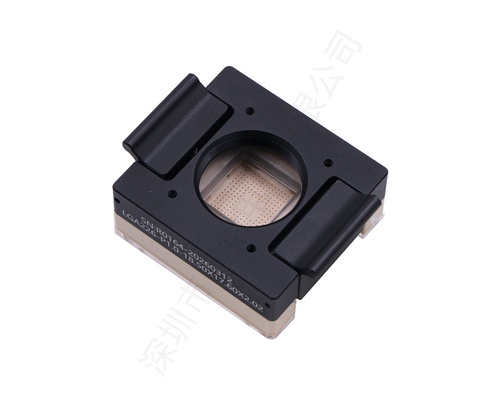

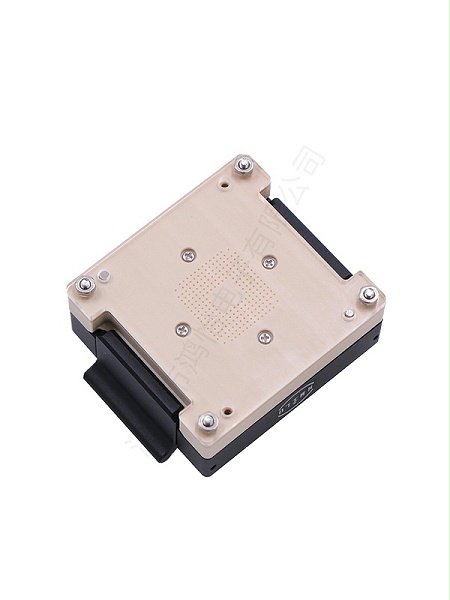

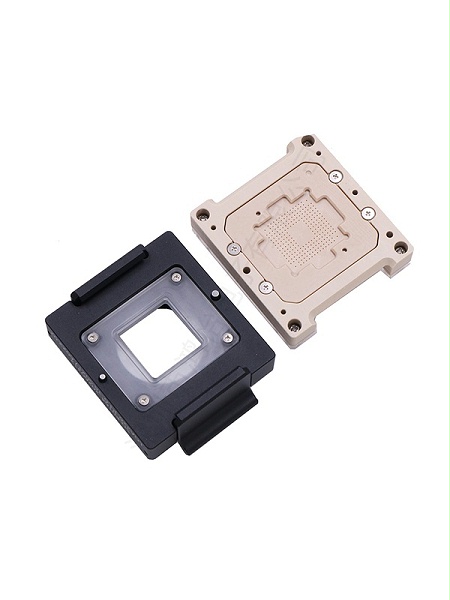

LGA封装芯片测试座,LGA模块测试座socket：
LGA封装是一种电子元器件封装技术，它基于Land Grid Array（LGA）连接器的设计原理，用于将集成电路芯片与印刷电路板（PCB）相连接。LGA封装具有许多优点，如较高的可靠性、良好的散热性能和较低的插拔力等
鸿怡电子研发,生产各类封装的半导体芯片测试座,老化座,测试夹具治具,集成电路IC的Burn-in-Socket和Test-Socket，产品封装种类齐全BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/TO/LGA/LCC/DDR/FPC/connector/IMU
socket等。
