定制传感器PGA237pin封装芯片双扣探针测试座socket

传感器芯片封装:PGA
pin脚数:237pin
引脚中心距:1.27mm
IC尺寸:33.8*47*5.95
结构类型:翻盖式
温度范围:-55℃~+125°C
定制PGA芯片测试夹具

深圳鸿怡电子生产定制的传感器PGA237-1.27(33.8*47*5.95)芯片测试座产品简介

PGA(Pin Grid Array)指的是引脚阵列封装,它是一种常见的电子器件封装形式。在PGA封装中,芯片引脚呈类似网格状的排列,量产时需要将芯片通过焊接固定在印刷电路板上。

PGA封装适用于I/O引脚数量较多的集成电路,如微处理器、图像处理器、FPGA等。

端子板只能做常规导通测试,如需高频大电流可联系客服咨询其他设计方案

鸿怡电子研发,生产各类封装的半导体芯片测试座,老化座,测试夹具治具,集成电路IC的Burn-in-Socket和Test-Socket,产品封装种类齐全BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/TO/LGA/LCC/DDR/FPC/connector/IMU socket等。

中心引脚间距:1.27mm

适配芯片尺寸:33.8*47*5.95mm

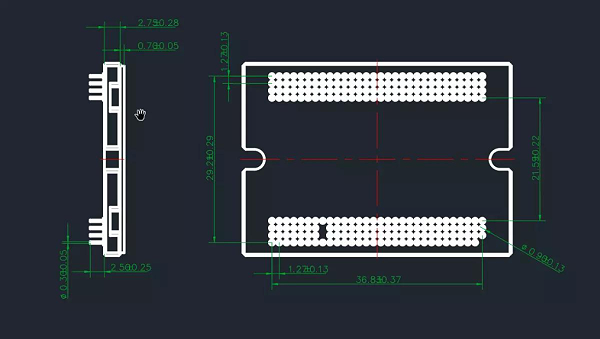

传感器PGA237-1.27芯片图纸

传感器PGA237pin芯片图纸

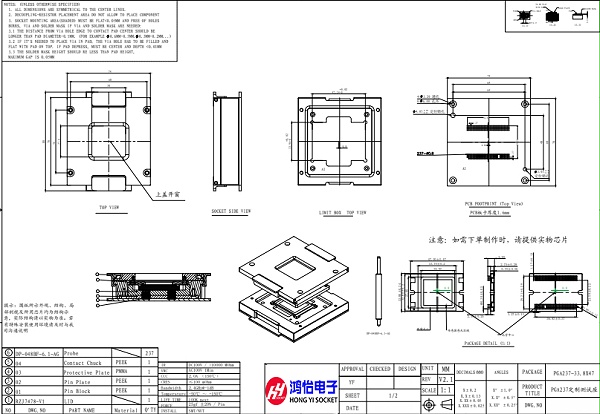

定制传感器PGA237-1.27芯片测试座图纸

传感器PGA237pin芯片测试座图纸

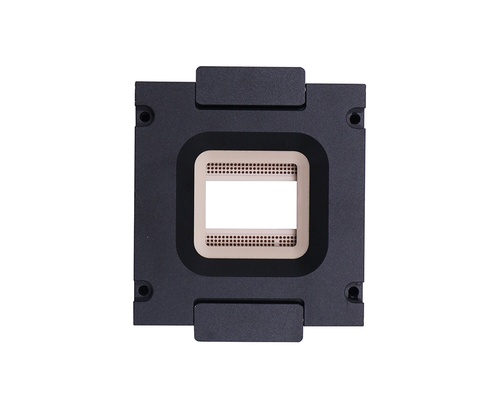

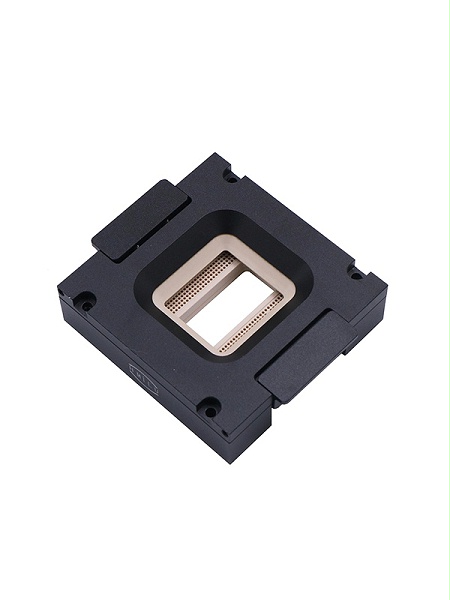

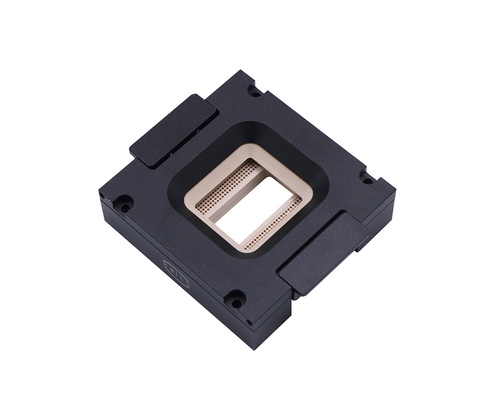

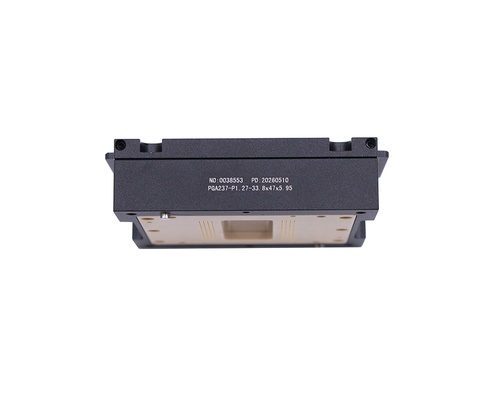

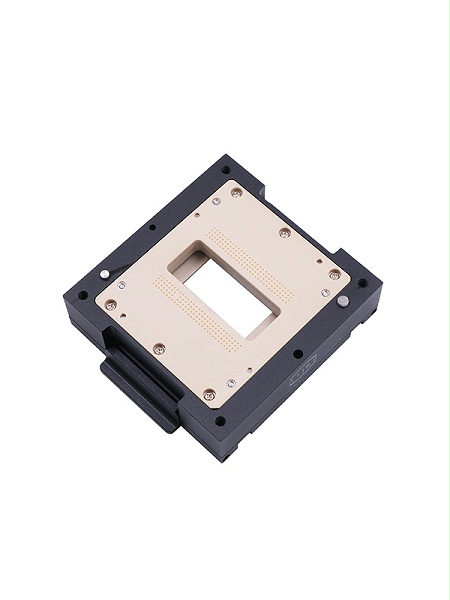

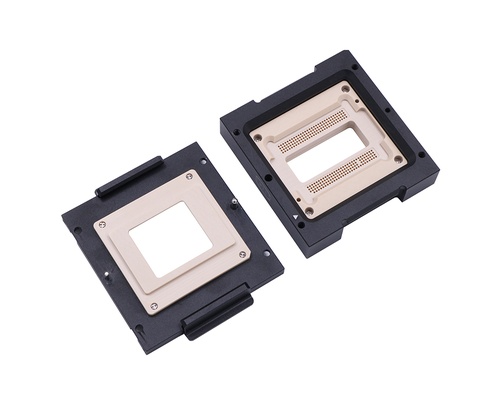

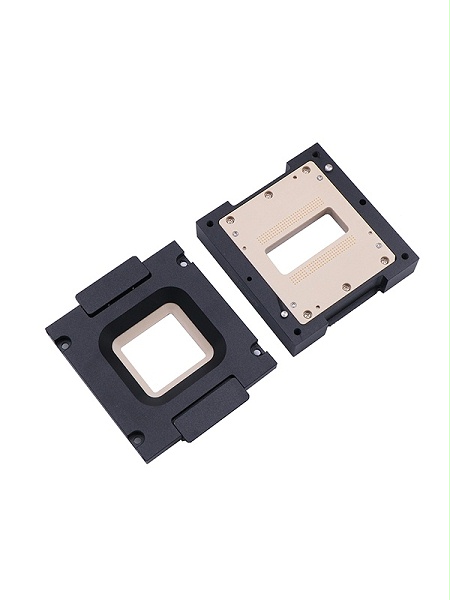

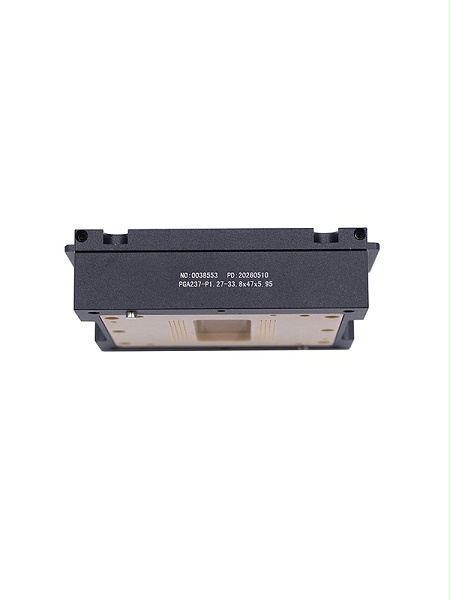

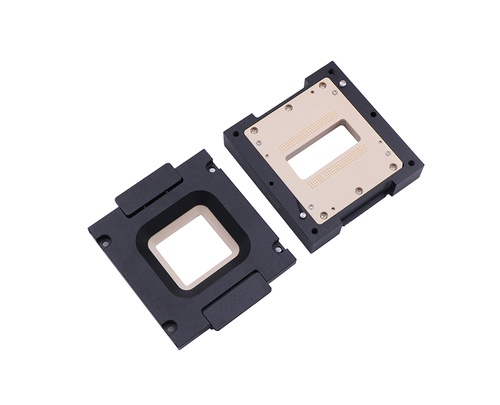

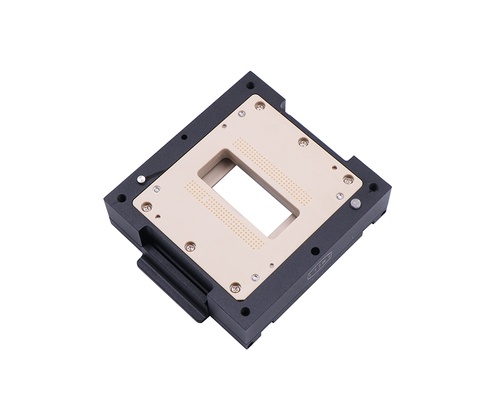

传感器PGA237-1.27芯片测试座产品展示
