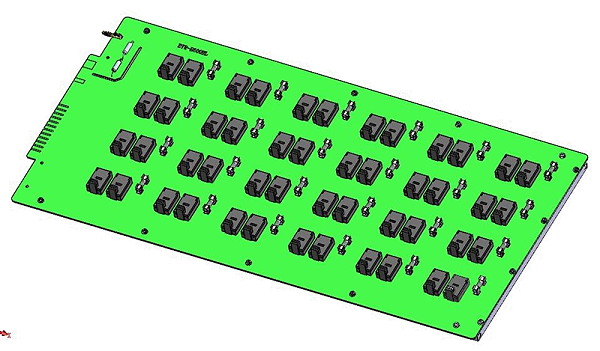

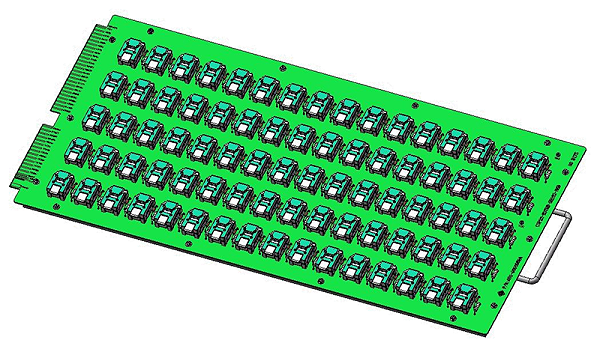

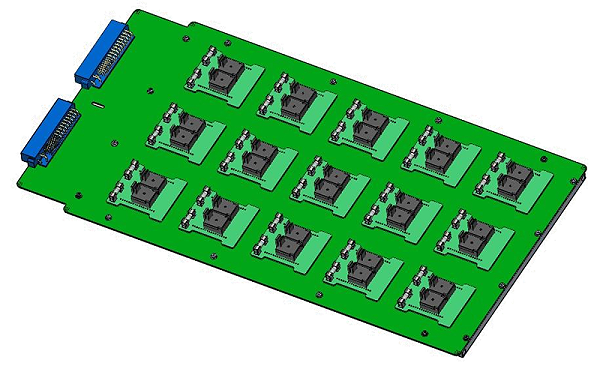

IC老化板（IC Burn-in Board，简称BIB）是芯片可靠性老化测试的核心载体，承担着芯片固定、信号传输、电源供给、热环境传导、应力施加的关键功能，是筛选芯片早期失效、验证长期可靠性的“核心试验平台”。随着芯片向高频化、高集成度、高功率方向迭代，消费电子、工业控制、汽车电子、人工智能等领域对芯片可靠性的要求大幅提升，不仅需要IC老化板具备基础的承载与连接能力，更对其高频信号完整性、热管理能力、机械耐久性、电气一致性提出了严苛要求。
芯片可靠性老化测试的核心目标，是通过模拟芯片全生命周期（10-20年）内可能遭遇的极端环境与电应力，提前暴露氧化层缺陷、金属离子迁移等潜在问题，筛选出早期失效的“弱质芯片”，同时验证芯片在极端工况下的安全阈值，支撑AEC-Q100（车规）、JEDEC JESD47（通用半导体）等行业标准认证。鸿怡电子深耕IC测试领域，推出定制化IC老化板与老化座系列产品，通过两者的深度协同，完美适配各类芯片的老化测试需求，解决传统老化测试中信号失真、热分布不均、接触不良、测试效率低等核心痛点，为芯片从研发验证到量产交付提供全流程、高可靠的老化测试支撑，助力行业提升芯片可靠性与量产良率。
二、IC老化板（IC Burn-in Board）核心性能详解
（一）高频信号完整性：保障高频芯片测试精准度
随着芯片工作频率不断提升（从MHz级突破至GHz级），尤其是射频芯片、AI芯片、服务器芯片等高频器件，对老化板的信号传输能力提出了极高要求，高频信号完整性核心是避免信号反射、串扰、抖动，确保老化测试过程中信号传输的稳定性与真实性，具体性能要求：
阻抗匹配：采用50Ω单端/100Ω差分阻抗设计，匹配精度≤±3%，减少高频信号反射，适配1GHz-50GHz高频芯片测试；针对高频信号链路，采用微带线、带状线布线，减少信号传输损耗，插入损耗≤-2dB@20GHz，回波损耗≤-15dB，确保信号无失真。
串扰抑制：采用电源/信号/接地分区布线，线间距≥3倍线宽，关键信号采用屏蔽层隔离，串扰＜-30dB，避免相邻信号之间的干扰；同时优化接地设计，设置多点接地与接地平面，降低地弹噪声，保障高频信号的纯净度，适配高频芯片的长期老化测试。
时序同步：多通道信号延迟（Skew）≤3ps，确保多引脚芯片的信号同步传输，避免时序偏差导致的测试误判；针对高速接口（如DDR5、PCIe 5.0），优化布线长度，实现时序校准，适配高频芯片的动态老化测试需求。
（二）热管理能力：适配极端高温老化环境
芯片老化测试多在高温、高负载工况下进行，热管理能力是IC老化板的核心竞争力，核心目标是实现芯片热量的快速传导与均匀分布，避免局部过热导致芯片损坏或测试数据失真，同时适配不同温度等级的老化测试需求，具体性能要求：
散热材质与结构：采用高导热材质（如殷钢-碳纤板、铝合金基板、陶瓷基板），导热系数≥200W/(m·K)，其中殷钢-碳纤板可实现热膨胀系数（CTE）与芯片封装精准匹配，避免高温形变导致的接触失效[3]；老化板内置散热通道、散热片，部分高端型号集成水冷散热模块，可快速导出芯片工作产生的热量，确保芯片表面温度均匀性≤±2℃。
温域适配范围：可稳定适配-55℃~200℃全温域老化测试，覆盖消费级（125℃）、工业级（150℃）、汽车级（175℃）芯片的测试需求[2]；高温环境下（175℃）持续工作1000小时，老化板无变形、无脱焊，散热性能无衰减，保障老化测试的连续性。
热应力缓冲：优化板体结构设计，采用柔性连接方式，缓解高温环境下板体与芯片之间的热膨胀差异，避免芯片引脚受力、封装开裂，同时减少热应力对信号传输的影响，适配高低温循环老化测试场景。
（三）机械耐久性：适配长期量产老化测试
IC老化板需承受反复插拔芯片、高温高压环境、机械振动等考验，尤其是量产场景下，需满足大批量、高频次的老化测试需求，机械耐久性直接决定老化板的使用寿命与测试稳定性，具体性能要求：
板体强度：采用高强度FR-4环氧基板、聚酰亚胺基板，板厚1.6-3.0mm，抗弯强度≥150MPa，避免长期使用或高温环境下板体弯曲、变形；板体表面采用防氧化、防腐蚀涂层，提升环境适应性，适配湿热老化等恶劣测试工况。
连接可靠性：采用高弹性探针接口或焊接式接口，探针采用高强度铍铜合金，经过疲劳强化处理，插拔寿命≥50万次，远超行业标准，适配量产测试需求[1]；接口接触电阻≤2mΩ，插拔过程中无接触不良、信号中断，确保老化测试的连续性；针对不同封装芯片，采用可更换接口模块，提升老化板的复用性。
抗振动与冲击：满足工业级振动标准（10-500Hz，振幅0.35mm），冲击强度≥1000g，在老化测试过程中（如高低温循环、功率循环），板体与芯片连接稳定，无松动、脱落，适配复杂测试环境。
（四）电气一致性：确保多芯片并行测试精准度
量产老化测试中，IC老化板通常采用多工位设计，同时对多颗芯片进行老化测试，电气一致性核心是确保每个工位的电源供给、信号传输、应力施加保持一致，避免因工位差异导致的测试误判，具体性能要求：
电源一致性：多工位电源输出精度≤±1%，纹波＜40mV，不同工位之间的电源波动≤±0.5%，确保每颗芯片获得稳定、一致的供电；支持多电源轨并行供电，适配不同功率芯片的需求，同时具备过压、过流保护功能，避免电源异常损坏芯片。
信号一致性：多工位信号传输延迟差异≤2ps，串扰、反射等指标保持一致，确保多颗芯片在相同测试条件下进行老化，测试数据具有可比性；针对高频信号，每个工位的阻抗匹配、布线长度保持一致，避免工位间的信号干扰。
应力一致性：施加在每颗芯片上的电应力（电压、电流）、热应力（温度）保持一致，偏差≤±1%，确保老化测试的公平性与精准性，便于快速筛选早期失效芯片，提升量产测试效率。
补充说明：除上述四大核心性能外，IC老化板还需具备良好的兼容性（适配TO、DIP、QFN、FBGA、SiP等多种封装）、扩展性（支持多工位扩展、测试参数可调），以及抗静电、防漏电等安全性能，满足不同类型芯片、不同测试场景的需求。
三、IC/芯片可靠性老化测试类型及条件要求详解
IC/芯片可靠性老化测试的核心是通过施加极端环境应力与电应力，模拟芯片长期工作状态，筛选早期失效产品、验证长期可靠性，不同测试类型的测试目的、条件要求存在显著差异，结合JEDEC、AEC-Q100等行业标准，核心测试类型及条件详解如下：
（一）高温工作寿命测试（HTOL）：长期高温可靠性验证
测试目的：模拟芯片在长期高温工作环境下的可靠性，验证电迁移、热载流子注入等失效机制，筛选早期失效芯片，确保芯片全生命周期（5-10年）的稳定运行，是最基础、最核心的老化测试类型。
测试条件：温度根据芯片等级调整——消费级芯片125℃，工业级芯片150℃，汽车级芯片175℃（部分车规芯片需满足AEC-Q100 Grade0标准）；施加额定电压、额定电流，满负载持续运行，测试时间根据应用场景调整：消费级72-500小时，工业级500-1000小时，汽车级1000-2000小时[2]。
测试指标：测试期间，芯片无损坏、无性能衰减（输出信号波动≤±3%，功耗波动≤±5%）；测试后，芯片封装无开裂、引脚无脱落，接触电阻波动＜5mΩ，漏电流≤10μA，电气性能符合设计要求。
适配要求：IC老化板需具备优异的热管理能力，确保高温环境下芯片温度均匀，同时保障高频信号完整性与电气一致性，适配多芯片并行测试。
（二）低温工作寿命测试（LTOL）：低温环境可靠性验证
测试目的：评估芯片在低温环境下的工作可靠性，检测材料脆化、接触电阻漂移等问题，主要适配户外、低温工业设备、存储类芯片等应用场景。
测试条件：温度范围-40℃~-55℃，施加额定电压、额定电流，持续运行500-1000小时；部分场景需结合低温循环，模拟环境温度变化对芯片的影响。
测试指标：测试期间，芯片无功能失效、无信号中断；测试后，芯片封装无脆裂、引脚无脱落，接触电阻无明显漂移（波动＜10mΩ），电气性能稳定。
适配要求：IC老化板需具备优异的低温适应性，板体无低温脆化，探针接触稳定，避免低温导致的接触不良，同时保障信号传输的稳定性。
（三）温湿度加速测试（THB/HAST）：极端湿热环境验证
测试目的：通过高温、高湿、高压协同应力，快速筛选芯片封装缺陷、绝缘缺陷，检测电解腐蚀、封装密封性问题（如BGA封装分层风险），缩短可靠性测试周期，适配户外、潮湿环境应用的芯片。
测试条件：分为两种类型——THB测试（温度85℃、湿度85%RH），HAST测试（温度130-150℃、湿度85%RH），同时施加1.1-1.2倍额定电压，持续测试48-100小时，汽车级芯片需延长至200小时。
测试指标：测试期间，芯片无击穿、无漏电、无功能失效；测试后，芯片封装无鼓包、开裂，引脚无腐蚀，绝缘性能符合要求（绝缘耐压≥1kV），电气性能无衰减。
适配要求：IC老化板需具备良好的防潮、绝缘性能，采用密封设计，避免湿热环境导致的板体漏电、短路，同时保障热管理均匀性，避免温湿度分布不均影响测试结果。
（四）高低温循环测试（TCT）：热应力可靠性验证
测试目的：评估芯片与封装材料在温度剧烈变化下的可靠性，检测不同热膨胀系数材料的界面断裂风险（如晶圆与封装层分层），适配汽车、工业等温度波动较大的应用场景。
测试条件：温度循环范围-55℃~125℃，升降温速率1-5℃/min，循环次数500-1000次；循环过程中，施加额定电压、额定电流，模拟芯片实际工作状态。
测试指标：循环结束后，芯片无封装开裂、引脚脱落，接触电阻波动＜5mΩ，电气性能无衰减，无功能失效；针对先进封装芯片，需额外验证封装层的结合可靠性。
适配要求：IC老化板需具备优异的热应力缓冲能力，缓解温度变化导致的板体与芯片变形差异，同时保障探针接触稳定，避免循环过程中出现接触不良。
（五）功率循环测试（PCT）：功率波动可靠性验证
测试目的：模拟芯片在不同功率负载下的工作状态，验证芯片的热疲劳可靠性，检测芯片与老化板的连接稳定性，适配高功率芯片（如电源芯片、功率器件）。
测试条件：功率负载0-100%周期性切换（1次/10-30min），循环次数1000-5000次；测试温度控制在85-125℃，施加额定电压，模拟芯片实际功率波动场景。
测试指标：循环过程中，芯片无掉电、无性能抖动；循环结束后，芯片封装无开裂，接触电阻无明显漂移，功率转换效率无衰减，无热疲劳损坏。
适配要求：IC老化板需具备优异的热管理能力与机械耐久性，快速适配功率波动导致的温度变化，同时确保探针连接稳定，避免功率循环导致的接触不良。
补充测试要求：除上述核心测试类型外，芯片可靠性老化测试还包括电应力老化（过压、过流应力）、静电老化等，测试过程中需结合芯片的应用场景，灵活调整测试条件，同时确保IC老化板与老化座的协同适配，保障测试数据的精准性。

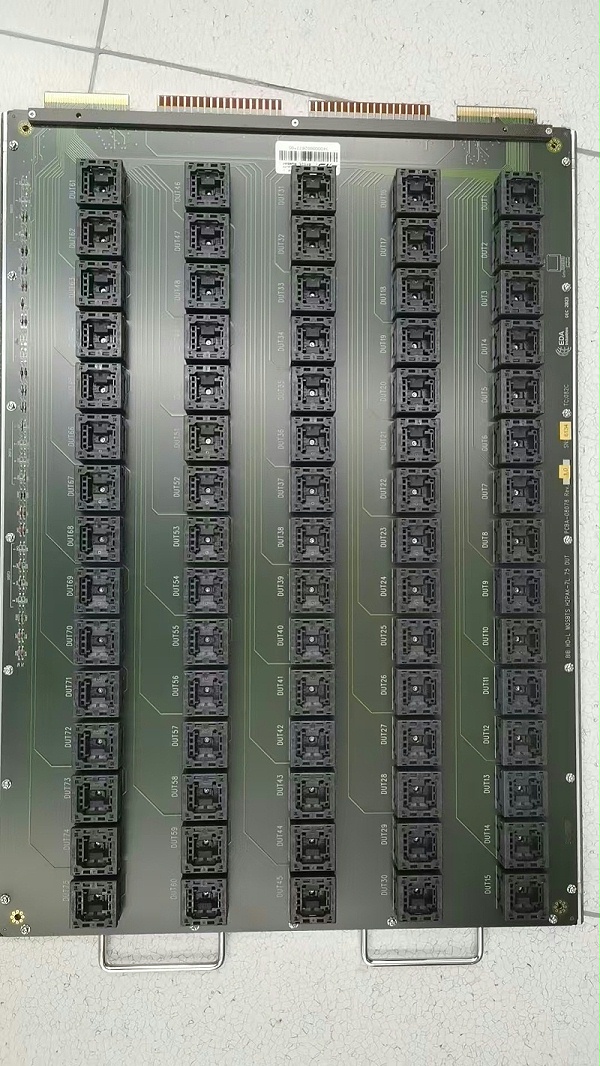

四、鸿怡电子IC老化板+老化座的关键协同应用
鸿怡电子深耕IC测试领域，针对各类芯片的老化测试需求，推出定制化IC老化板与老化座系列产品，两者深度协同，实现“承载-连接-测试-老化”一体化解决方案，精准解决传统老化测试中信号失真、热分布不均、接触不良、测试效率低等痛点，完美适配高频、高温、多工位等严苛测试场景，核心协同优势如下：
（一）高频信号完整性协同，适配高频芯片老化测试
针对高频芯片（如射频芯片、AI芯片）的老化测试需求，鸿怡电子IC老化板与老化座形成专项协同设计，确保高频信号传输的稳定性与纯净度：
老化板优化：采用50Ω/100Ω高精度阻抗匹配设计，微带线布线，搭配屏蔽层隔离，串扰＜-35dB，插入损耗≤-1.5dB@20GHz，确保高频信号无反射、无失真；板体采用高导热殷钢-碳纤板，兼顾热管理与信号完整性，避免高温导致的信号漂移。
老化座协同：采用高精度探针设计，定位精度≤0.2μm，探针采用铍铜镀金材质，经过疲劳强化处理，插拔寿命≥50万次，接触电阻≤1mΩ，减少接触损耗；老化座内置信号缓冲模块，与老化板的高频链路精准对接，抑制信号抖动，确保多通道信号时序同步（Skew≤2ps），适配GHz级高频芯片的老化测试。
协同优势：两者协同实现高频信号从老化板到芯片的无损传输，解决传统老化测试中高频信号失真、串扰严重的痛点，适配高频芯片的动态老化测试需求，测试数据精准度提升40%以上。
（二）热管理协同，适配全温域老化测试
鸿怡电子老化板与老化座深度协同，构建全方位热管理体系，完美适配-55℃~200℃全温域老化测试，解决传统老化测试中局部过热、温度不均的问题：
老化板热管理：采用铝合金+陶瓷复合基板，导热系数≥250W/(m·K)，内置散热通道与散热片，部分高端型号集成水冷散热模块，可快速导出芯片热量；板体采用殷钢-碳纤板材质，热膨胀系数与芯片封装精准匹配，避免高温形变导致的接触失效；多工位设计中，每个工位独立散热，确保温度均匀性≤±1.5℃。
老化座热管理：采用耐高温PEEK材质（耐温可达200℃），内置高精度温度传感器，温度控制精度≤±0.5℃，可实时监测芯片表面温度，同步反馈给老化板的散热系统，实现温度动态调节；针对高温老化场景，老化座优化密封设计，配合老化板的散热结构，确保芯片温度稳定在设定范围，避免局部过热导致芯片损坏。
协同优势：两者协同实现“热量传导-温度监测-动态散热”一体化，适配HTOL、LTOL、高低温循环等全温域测试需求，尤其针对汽车级芯片175℃长期老化测试，可确保芯片温度稳定，老化测试通过率提升65%以上。
（三）机械耐久性与电气一致性协同，提升量产测试效率
针对量产场景下高频次、多工位老化测试需求，鸿怡电子老化板与老化座协同优化，兼顾机械耐久性与电气一致性，提升测试效率与稳定性：
机械耐久性协同：老化板采用高强度FR-4环氧基板，抗弯强度≥180MPa，表面防氧化、防腐蚀涂层，适配长期量产测试；老化座探针采用高强度铍铜合金，插拔寿命≥50万次，搭配柔性连接设计，缓解插拔过程中的机械应力，避免芯片引脚损坏；两者连接采用卡扣式固定，插拔便捷，同时确保连接稳定，适配大批量芯片的快速更换。
电气一致性协同：老化板多工位电源输出精度≤±0.8%，纹波＜35mV，不同工位信号延迟差异≤1ps，确保多颗芯片测试条件一致；老化座每个工位的探针接触电阻、信号传输特性保持一致，与老化板的电源、信号链路精准对接，避免工位差异导致的测试误判；同时支持ATE自动化测试设备对接，实现多工位并行测试，测试节拍≤6秒/颗，误检率＜0.1%。
协同优势：两者协同实现量产老化测试的“高效、稳定、精准”，解决传统量产测试中接触不良、工位差异大、测试效率低的痛点，测试效率提升50%以上，大幅降低量产测试成本。
（四）多封装、多场景适配协同，兼顾差异化需求
鸿怡电子采用模块化设计，实现老化板与老化座的多封装、多场景适配，覆盖各类芯片的老化测试需求，尤其针对特殊连接技术与先进封装芯片：
封装适配：老化板支持TO、DIP、QFN、FBGA、SiP、FOWLP等多种封装，通过更换老化座的探针模组，可快速适配不同封装、不同引脚数量的芯片，无需单独配置多套老化板，大幅降低测试成本；针对COF封装芯片，老化座优化探针与定位结构，可配合测试设备验证共晶层质量、连接层附着力。
场景适配：针对消费级、工业级、汽车级芯片的不同测试需求，老化板与老化座可灵活调整测试参数（温度、电压、电流），适配HTOL、THB、功率循环等各类老化测试类型；针对高功率芯片，强化大电流承载能力（支持最高200A电流），针对高频芯片，优化信号链路，针对湿热场景，强化防潮、绝缘设计。
（五）实际协同应用案例
案例1（汽车级MCU芯片，FBGA封装）：某新能源汽车厂商采用鸿怡电子老化板+老化座协同方案，适配175℃高温工作寿命测试（1000小时）与高低温循环测试（1000次），老化板的殷钢-碳纤板材质实现热膨胀精准匹配，老化座的高精度温度控制确保芯片温度均匀，协同解决传统测试中封装开裂、接触不良的痛点，老化测试通过率从97.5%提升至99.9%，助力芯片通过AEC-Q100车规认证。
案例2（高频射频芯片，QFN封装）：某通信设备厂商采用鸿怡电子协同方案，适配GHz级高频芯片的老化测试，老化板与老化座的高频信号协同设计，抑制信号串扰与反射，测试数据精准度提升45%，同时实现多工位并行测试，测试效率提升60%，适配高频芯片量产需求。
案例3（工业级电源芯片，TO-247封装）：某工业设备厂商采用鸿怡电子协同方案，适配温湿度加速测试（THB，85℃/85%RH，100小时）与功率循环测试（5000次），老化板的防潮绝缘设计与老化座的散热协同，确保芯片在极端湿热、功率波动场景下的稳定性，测试良率提升35%，大幅降低生产成本。
案例4（COF封装芯片）：某消费电子厂商采用鸿怡电子协同方案，老化座优化探针与定位结构，配合老化板的信号链路设计，精准验证金-锡共晶连接质量与连接层附着力，同时实现长期老化测试，插拔寿命满足量产需求，测试效率提升55%。
IC老化板（IC Burn-in Board）作为芯片可靠性老化测试的核心载体，其高频信号完整性、热管理能力、机械耐久性、电气一致性四大核心性能，直接决定老化测试的精准度、可靠性与效率，也是适配高频、高功率、高集成度芯片测试需求的关键。芯片可靠性老化测试通过模拟极端环境与电应力，提前暴露潜在缺陷、验证长期可靠性，不同测试类型需结合芯片等级与应用场景，制定差异化的测试条件，同时需满足JEDEC、AEC-Q100等行业标准。
鸿怡电子IC老化板与老化座的关键协同，核心在于实现“信号-热管理-机械-电气”全方位协同适配，既解决了传统老化测试中信号失真、热分布不均、接触不良、测试效率低等痛点，又通过模块化设计、多封装适配，兼顾消费级、工业级、汽车级等多场景、多类型芯片的测试需求。其协同方案不仅保障了老化测试数据的精准性与可靠性，还大幅提升了量产测试效率、降低了测试成本，同时针对COF等特殊封装芯片与先进连接技术，提供定制化适配，为芯片从研发验证到量产交付提供全流程老化测试支撑。
