一、FT（Final Test）最终测试概述
FT（Final Test，最终测试/成品测试）是半导体芯片制造封装完成后的最后一道核心测试工序，也是芯片出厂交付前的终极质量关卡，属于标准芯片级成品测试。区别于晶圆CP针测、中测，FT测试针对带封装的成品芯片，模拟终端真实应用工况，全面校验芯片封装后的电气性能、功能逻辑、信号完整性与环境可靠性，剔除封装工艺缺陷、隐性失效、性能不达标的不良品，是保障终端产品良品率的核心环节。
FT测试核心实现逻辑：依托ATE自动化测试设备+Loadboard测试板+IC Test Socket芯片测试座组合架构，为封装后的成品芯片建立稳定、精准的电气连接，由ATE设备输出测试向量、施加电气与环境应力，读取芯片反馈参数，完成全维度性能判定与良品分选。本文结合鸿怡电子芯片测试座Socket协同应用案例，系统拆解FT测试原理、核心流程、测试项目、设备架构及测试座选型应用要点。
二、FT测试核心定位与核心作用
1. 核心定位
FT测试是芯片封测流程的收尾工序，承接封装工艺之后、成品出货之前，测试对象为完整封装成型的成品芯片（BGA、FC-BGA、QFN、TO、SOP等全品类封装），是唯一完全贴合芯片终端使用形态的标准化测试，测试结果直接决定芯片是否可量产出货。
2. 核心作用
剔除封装衍生缺陷：筛选封装、固晶、焊球、塑封工艺带来的虚焊、引脚氧化、线路损伤、应力失效等CP测试无法发现的后期缺陷。
全功能性能校准判定：全覆盖芯片电气参数、逻辑功能、高频信号、功耗、时序性能，精准区分良品、次品、性能等级品。
环境可靠性验证：模拟高低温、高低湿、电压波动等极端工况，验证芯片实际应用稳定性，杜绝终端现场失效。
分级Bin分选：根据测试参数精度、频率、功耗差异，对芯片进行多档位分级，实现高性能、标准版、降级品、不良品的精准分类，适配不同终端客户需求。
追溯工艺问题：通过FT测试不良数据复盘，反向优化封装、切割、成型等后端制造工艺，降低整体量产不良率。
三、FT测试完整工作流程
量产标准化FT测试流程高度自动化，全程由ATE测试机、Handler分选机、测试板、测试座协同完成，步骤规范且闭环：
1. 芯片上料定位
自动分选机（Handler）完成成品芯片自动分拣、上料、对位，将芯片精准放置在测试座Socket定位槽内，确保芯片引脚与探针完全贴合，无偏移、无虚接。
2. 建立电气连接
通过鸿怡电子IC测试座Socket接触芯片所有引脚，依托Loadboard测试板传输信号，打通ATE测试设备与成品芯片的电气链路，实现信号输入、参数回读的闭环通道。
3. 多维度项目测试
ATE设备加载标准化测试程序与测试向量，依次完成直流参数、交流参数、功能逻辑、高频信号、功耗、时序、温循稳定性等全项目测试，实时采集芯片各项性能数据。
4. 数据判定与分级
系统对比实测数据与芯片规格书标准参数，自动判定芯片等级，完成多Bin分级：高性能良品、标准良品、参数偏移次品、功能失效品。
5. 自动分选下料
Handler根据判定结果自动分类收纳，良品入库出货，不良品隔离复检，完成单批次FT测试闭环。
四、FT测试核心测试项目
FT测试项目并非固定统一，而是根据芯片的功能定位、品类特性、应用场景针对性配置，不同类型芯片测试项存在差异化取舍。通用芯片、算力芯片、功率芯片、射频芯片、存储芯片的FT测试侧重点各不相同，行业标准化常见FT测试项包含：Open/short测试、DC直流测试、Eflash内嵌闪存测试、Function逻辑功能测试、AC交流测试、RF射频测试、DFT可测试性设计测试（Scan/BIST）七大类别，全面覆盖芯片硬件结构、电气参数、核心功能、信号质量、内置自测能力，适配消费、工业、车规、算力、射频等全品类芯片测试需求。
1. Open/short test（开短路测试）
开短路测试为FT测试的第一道基础必测项目，核心作用是全面检测芯片所有引脚、焊球及端口状态，精准筛查开路、短路、连锡、虚焊等封装结构性不良问题。该测试可快速识别封装制程、焊球工艺、引脚氧化、物理损伤引发的硬件缺陷，提前拦截不良品，规避后续无效测试流程，是保障芯片硬件物理完整性的基础筛查关卡。
2. DC test（直流参数测试）
直流参数测试是校验芯片电气基础性能的核心项目，主要检测芯片各类直流电压、电流、阻抗、绝缘等关键电气参数。常规测试内容包含引脚耐压值、输入输出直流电压、静态工作电流、漏电流、导通阻抗、引脚绝缘电阻及多电压域供电精度等，可精准筛选电压异常、电流超标、漏电、耐压不足、供电不稳等电气不良芯片，保障芯片直流工作状态合规稳定。
3. Eflash test（内嵌闪存测试）
内嵌闪存测试专为搭载Eflash的MCU、主控、存储、边缘AI等芯片定制，核心用于校验芯片内置闪存模块的完整性能与工作稳定性。测试覆盖闪存读写功能、擦写速度、读写功耗、存储稳定性、数据保存可靠性及使用寿命等核心参数，可全面验证闪存模块在常规及高低温工况下的工作能力，确保芯片程序存储、数据缓存功能正常运行、无数据丢失问题。
4. Function test（逻辑功能测试）
逻辑功能测试是FT测试的核心核心项目，依托ATE设备加载全套标准化测试向量，遍历芯片内核逻辑单元、运算单元、IO端口、外设接口、控制模块及AI推理模块等全部功能区域。全方位校验芯片运算处理、信号传输、逻辑控制、数据交互、算法推理等核心功能的完整性，有效规避逻辑失效、功能缺失、运行异常等问题，确保芯片终端应用功能完好、性能达标。
5. AC test（交流信号测试）
交流信号测试主要针对算力芯片、高速接口芯片、数字控制芯片，用于验证芯片高速动态信号规格与信号传输质量。核心测试项目包含信号时序、升降沿时间、传输延迟、建立保持时间、高速眼图、信号抖动、误码率、高频阻抗、通道串扰及回波损耗等动态参数，可有效保障芯片高速信号传输无失真、无衰减、无串扰，满足高频高速工况的使用要求。
6. RF test（射频性能测试）
射频性能测试是射频类芯片的专属FT测试项目，适配集成射频收发模块的通信芯片、无线芯片、RFSOC芯片、SDR芯片等产品。主要用于验证射频模块的收发功能、工作频率、输出功率、信噪比、谐波抑制、通道隔离度、驻波比、EVM调制精度及接收灵敏度等核心射频参数，确保芯片高频信号收发、无线通信性能完全符合规格标准。
7. DFT test（可测试性设计测试）
DFT可测试性设计测试是高端芯片量产FT测试的关键项目，依托芯片内置的可测试架构，大幅提升测试覆盖率与量产测试效率。该测试主要分为两大核心模块：一是Scan扫描测试，通过内置扫描链对芯片内部逻辑电路、寄存器单元逐点扫描，排查内部逻辑断路、失效、异常等隐性缺陷；二是BIST内置自测试，调用芯片自带自测电路，自动完成内核、存储、接口、运算模块的全域自检，无需复杂外部测试向量，高效校验芯片内核完整性与运行稳定性。
8. 环境可靠性测试
环境可靠性测试为芯片量产定级、行业认证的重要测试项目，需搭配高低温测试设备开展，测试区间覆盖-40℃～125℃。通过温度循环、高低温静置、湿热老化等测试方式，模拟各类极端工况，验证芯片在不同温湿度环境下的性能稳定性，有效排查温漂、参数偏移、功能失效、性能衰减等隐性问题，满足工业级、车规级、军工级等高可靠芯片的测试认证标准。
五、FT测试核心架构：ATE+Loadboard+Socket协同原理
1. ATE自动化测试设备（核心控制端）
作为FT测试的核心主机，负责输出标准测试信号、加载测试程序、采集芯片反馈数据、运算判定测试结果，是整个测试系统的算力与控制核心，决定测试精度与测试效率。
2. Loadboard测试板（信号中转端）
定制化PCB载板，搭载线路、阻抗匹配电路、滤波电路，承接ATE设备信号，传输至测试座与芯片，同时回传芯片反馈信号，保障信号传输稳定、无衰减、无干扰。
3. IC Test Socket芯片测试座（接触适配端，核心关键）
测试座是FT测试的唯一接触媒介，直接对接封装成品芯片，安装在Loadboard测试板上，通过高精度探针与芯片引脚精准接触，实现整机电气连通。测试座的精度、阻抗、寄生参数、散热、稳定性，直接决定FT测试良率、重复性与数据精准度，是FT量产测试的核心耗材与关键治具。
六、FT测试对芯片测试座Socket的核心要求
针对FT量产测试高频次、高精度、高稳定性、长寿命的严苛需求，适配BGA、FC-BGA、QFN、TO、SOP等全品类封装芯片，鸿怡电子总结出FT测试专用Socket的核心选型与设计标准：
精准对位不偏位：定位精度±0.02mm，适配高密度小间距引脚，杜绝虚接、空测、接触不良，保障每颗芯片测试一致性。
低阻抗、低寄生：探针接触电阻极低，寄生电感、寄生电容小，满足高速数字、高频射频、大电流功率芯片的FT高精度测试需求，无信号衰减、无串扰。
宽温稳定适配：材质耐高低温，可长期耐受-40℃～125℃温循测试，高温不形变、低温不卡顿，适配可靠性FT测试。
高寿命耐量产：探针耐磨抗氧化，插拔寿命高，适配大批量自动化FT量产测试，降低治具更换成本。
分区隔离抗干扰：数模分区、高低频隔离设计，避免电源、高速信号、控制信号相互串扰，保障FT测试数据精准。
适配自动化对接：结构兼容Handler自动上下料，可无缝对接量产FT测试流水线，适配高效批量测试。
七、鸿怡电子FT测试Socket协同应用典型案例
鸿怡电子深耕半导体FT成品测试治具领域，针对通用芯片、AI算力芯片、功率器件、射频芯片等全品类成品FT测试场景，定制适配ATE+Loadboard+Socket一体化测试方案，广泛应用于芯片研发验证、量产FT测试、老化筛选、可靠性认证场景。
案例1：高端BGA/FC-BGA算力芯片FT量产测试座方案
针对GPU、FPGA、NPU等高密度FC-BGA封装算力芯片FT测试痛点，定制专用FT测试Socket，适配万级高密度引脚、PCIe高速信号、HBM显存高速测试场景。
采用低寄生高频探针设计，完美匹配FT高速信号测试标准，眼图、误码率测试数据精准，无信号失真；
搭载真空吸附+精准定位结构，适配自动化Handler流水线，杜绝高密度引脚虚接、偏位问题；
一体化散热结构，适配高功耗芯片满负载FT测试，避免高温漂移导致的测试误判；
量产实测：FT测试良率稳定提升5%~8%，测试数据重复性高达99.8%，大幅降低误测、复测成本。

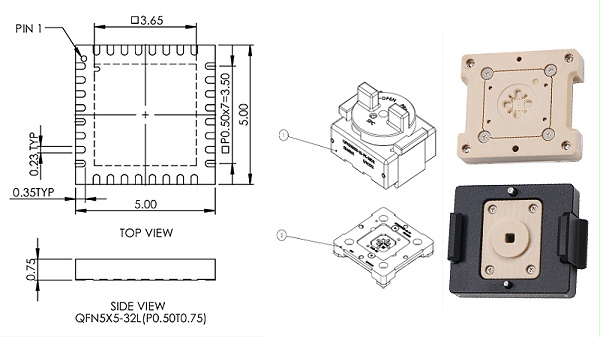

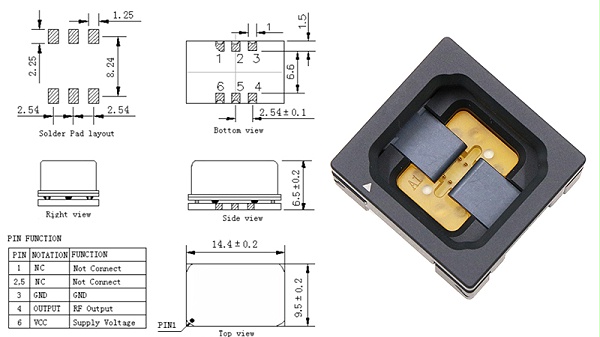

案例2：QFN/SOP中小型通用芯片FT测试座方案
适配消费电子、工控通用逻辑芯片、驱动芯片、存储芯片成品FT量产测试，主打高性价比、高稳定性、长寿命。
标准化翻盖/下压结构，兼容自动、手动FT测试场景，适配批量分选测试；
高耐磨镀金探针，接触稳定、抗氧化，适配百万次量产FT测试，使用寿命远超行业标准；
宽温适配设计，可满足高低温FT可靠性测试，适配工业级、车规级芯片终测标准。
案例3：功率器件SiC/GaN MOS、IGBT FT测试座方案
针对碳化硅、硅基功率器件成品FT测试大电流、高压、低损耗测试需求，定制专用FT测试Socket。
大电流探针设计，单针承载电流强，满足功率芯片满载功耗、导通压降FT测试要求；
低接触阻抗设计，精准捕捉低损耗参数，杜绝测试误差；
强散热、耐高温结构，适配功率器件高温老化FT测试，保障长期测试稳定。
FT（Final Test）最终测试是芯片封装后、出货前的终极质量校验工序，核心通过ATE测试设备、Loadboard测试板、IC测试座Socket的三位一体协同架构，完成成品芯片全功能、全参数、全工况的精准测试，剔除封装缺陷与性能不良品，完成芯片性能分级，是保障芯片终端应用可靠性的核心关卡。
其中，芯片测试座Socket作为唯一物理接触载体，直接决定FT测试的精度、稳定性与量产良率。鸿怡电子依托成熟的探针技术、结构设计与场景适配能力，针对不同封装、不同品类芯片的FT测试痛点，定制专属测试座解决方案，完美适配研发验证、量产分选、可靠性老化全流程FT测试需求，助力半导体企业实现芯片FT测试提质、增效、降本。
