一、什么是RFSOC芯片
RFSOC（Radio Frequency System on Chip，射频片上系统）是一款高度集成的超异构射频SoC，核心是将射频收发（RF-ADC/RF-DAC）、高速数字逻辑（FPGA）、嵌入式处理器（ARM）及接口/电源管理模块，全部集成在单颗芯片上，可直接完成“天线→射频→数字信号处理→协议栈”全链路工作，大幅简化传统分立射频+FPGA方案的外围器件布局与布线流程。
核心特点与代表器件：
代表器件：Xilinx Zynq UltraScale+ RFSoC（ZU19EG/ZU28DR）、ADI ADRV9009等主流型号。
核心能力：支持直接射频采样（最高6.5GSPS DAC/4GSPS ADC）、多通道阵列设计、宽带宽（最高10GHz+）、软件无线电（SDR）可编程，适配多场景高频信号处理需求。
二、RFSOC芯片使用场景
凭借高集成、高频宽、可编程的核心优势，RFSOC芯片广泛应用于通信、雷达、航天、工业等多个领域：
1. 5G/6G基站（核心应用场景）
适配宏基站、微基站、皮基站等各类基站设备，单芯片可替代“射频收发器+FPGA+ARM”组合，具备多通道（8T8R）、宽带宽（100MHz～1GHz）、低时延特性，可用于远端射频单元（RRU），实现基站小型化、低功耗设计，适配户外部署需求。
2. 软件无线电（SDR）/通信侦察
用于无线电监测、频谱分析、信号截获、电子对抗等场景，可通过软件编程调整射频带宽与调制方式，覆盖DC～10GHz频率范围，适配GSM、5G、Wi-Fi等多标准通信信号的处理需求。
3. 雷达系统
应用于车载77GHz毫米波雷达、安防雷达、气象雷达等设备，实现射频收发与信号处理一体化，具备高分辨率、低延迟优势，支持MIMO雷达阵列设计，提升雷达探测性能。
4. 卫星通信/航天
适配低轨卫星（LEO）载荷、星上处理、测控通信等航天场景，芯片具备抗辐射、宽温（-55℃～125℃）、高可靠特性，单芯片可完成星上射频与数字处理，简化卫星设备设计。
5. 工业/医疗领域
用于工业无线传感器、医疗射频设备（如MRI射频前端）、高速数据采集设备等，凭借高集成、低功耗、多通道同步采集优势，适配工业自动化、医疗设备小型化需求。
RFSOC芯片作为单芯片射频系统，核心优势在于高集成度与全链路信号处理能力，其测试需全面覆盖射频、数字、电源、信号完整性、可靠性五大维度；测试座选型的核心是匹配芯片封装、满足高频低损耗、大电流、数模隔离、强散热要求。鸿怡电子凭借同轴探针、分区屏蔽、高效散热等设计，打造的RFSOC测试座方案，已在Xilinx、ADI等主流芯片的研发与量产中得到验证，可完美适配各类应用场景的测试需求。
三、RFSOC芯片需要做什么测试
RFSOC属于数模混合+高频射频+高速数字+大功率复合芯片，测试需全面覆盖射频、数字、电源、可靠性、信号完整性五大核心维度，确保芯片性能稳定、适配实际应用场景。
1. 射频性能测试（核心测试维度）
聚焦芯片射频收发能力，是RFSOC测试的核心，重点检测以下指标：
RF-ADC：采样率、信噪比（SNR）、无杂散动态范围（SFDR）、增益/相位一致性、通道隔离度。
RF-DAC：输出功率、谐波抑制、噪声底、调制精度（EVM）、阻抗匹配（标准50Ω）。
射频通道：增益、驻波比（VSWR）、插入损耗、串扰、频率响应（覆盖DC～10GHz+）。
2. 高速数字测试
针对芯片内置的FPGA、ARM及高速接口，确保数字逻辑与数据传输稳定：
FPGA：逻辑功能、时序收敛，以及DDR4/PCIe/QSFP28等高速接口（25Gbps+）的眼图、误码率（BER）检测。
ARM处理器：内核、总线、中断及外设（SPI/I2C/UART）的功能与功耗测试。
3. 电源与功耗测试
适配多电压域与大电流需求，保障芯片供电稳定：
电压测试：核心/IO/射频域多电压域（0.8V/1.0V/1.8V/3.3V）的稳压精度、纹波、负载调整率。
功耗测试：静态功耗（休眠状态）、动态功耗（满负载状态）、峰值电流（单路可达10A+）。

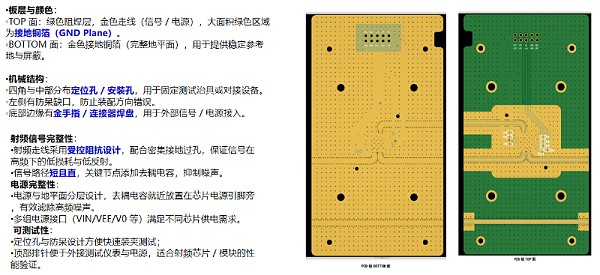

4. 信号完整性（SI）测试
避免信号干扰，保障高频、高速信号传输质量：
线路测试：高速差分线/单端线的阻抗控制（50Ω/100Ω）、寄生电感/电容、串扰、反射。
隔离测试：射频与数字通道隔离度（≥60dB），防止数字噪声干扰射频灵敏度。
5. 可靠性与环境测试
验证芯片在极端环境下的稳定性，适配工业、航天等严苛场景：
环境测试：高低温（-40℃～125℃）、温度循环、湿热（85℃/85%RH）、老化（HTOL/HAST）。
可靠性测试：静电（ESD）、闩锁（Latch-up）、机械振动/冲击。
四、RFSOC芯片测试座如何选
RFSOC芯片多采用高密度BGA/FC-BGA封装，兼具高频（10GHz+）、多电源大电流、数模混合特性，芯片测试座选型需严格匹配封装、频率、电流、隔离、散热、寿命六大核心指标，以下结合鸿怡电子RFSOC芯片测试座案例。

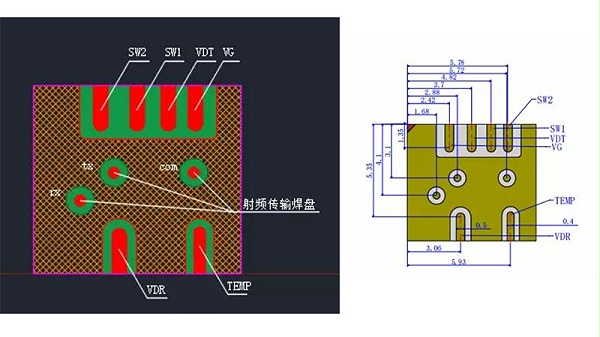

1. 先匹配封装与Pin脚类型（RFSOC主流规格）
RFSOC芯片封装以BGA系列为主，不同封装对应的Pin脚类型与布局差异较大，选型需先明确封装参数：
FC-BGA（Flip-Chip BGA）：主流封装类型，如Xilinx ZU19EG采用FC-BGA-1156封装，焊球间距0.8mm/1.0mm，焊球为全阵列布局，集成电源、地、射频、数字等各类Pin脚。
BGA（普通BGA）：适用于中低规格RFSOC，如ADI ADRV9009采用BGA-196封装，焊球间距1.27mm，Pin脚按射频、数字、电源分区布局，便于信号隔离。
关键Pin脚类型说明：
射频Pin：阻抗50Ω，支持高频（DC～10GHz+）传输，需具备同轴屏蔽设计，传输损耗≤0.5dB@10GHz。
高速数字Pin：以差分对为主（阻抗100Ω），传输速率达25Gbps+，需满足阻抗匹配、低串扰要求。
电源/地Pin：支持大电流（单Pin≥2A），接触阻抗≤5mΩ，多采用多Pin并联设计，提升散热与供电稳定性。
2. 选型核心参数
结合RFSOC芯片特性，测试座需满足高频、大电流、低损耗、强隔离等要求，核心参数参考如下：
结构类型：手动测试可选翻盖式/旋钮式，量产测试优先选垂直下压式（适配自动化测试线）；FC-BGA封装优先选择带定位凸台+真空吸附设计，防止芯片偏移。
探针技术：射频通道采用同轴探针（内针镀金+外屏蔽），寄生电感≤0.1nH，阻抗50Ω±5%，衰减≤0.5dB@10GHz；数字/电源通道采用高弹性铍铜镀金探针，接触阻抗≤3mΩ，单Pin电流≥3A，使用寿命≥30万次。
材料选择：壳体采用PEEK/PTFE材质（介电损耗≤0.001@10GHz，耐高温180℃）；绝缘层采用高频陶瓷/罗杰斯板材，低介电常数，减少寄生效应。
隔离设计：采用射频区、数字区、电源区金属屏蔽隔离，通道间隔离度≥60dB，避免不同区域信号串扰。
散热能力：底部/侧面配备散热块+风扇接口，适配RFSOC芯片10W+功耗，高温测试时可将芯片温度控制在≤85℃。
定位精度：定位误差≤±0.02mm，适配BGA/FC-BGA高密度焊盘，避免虚焊、接触不良等问题。

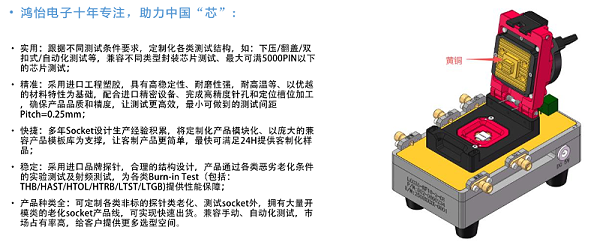

3. 鸿怡电子RFSOC芯片测试座典型案例
鸿怡电子RFSOC测试座已适配Xilinx、ADI等主流芯片，覆盖研发与量产全场景，以下为两个典型案例：
案例1：Xilinx ZU19EG测试座（FC-BGA-1156，10GHz射频+25Gbps数字）
结构设计：翻盖+真空吸附组合，适配自动化测试线，操作高效且定位精准。
探针配置：射频同轴探针（寄生电感≤0.1nH）+数字高速探针+电源大电流探针（单Pin 3A），兼顾高频与大电流需求。
核心性能：射频衰减≤0.4dB@10GHz，数字眼图张开度≥90%，通道隔离度≥65dB，完全满足量产测试标准。
案例2：ADI ADRV9009测试座（BGA-196，8GHz射频）
结构设计：旋钮式手动结构，操作便捷，适合研发阶段小批量测试。
探针配置：分区同轴探针，射频区阻抗50Ω，数字区低串扰设计，接触阻抗≤5mΩ。
散热设计：底部配备铜散热块，适配7W功耗，可长时间稳定测试，无性能漂移。
