5G通信、毫米波雷达、AI芯片、高速SerDes等高端领域的快速发展，芯片工作频率持续攀升至GHz乃至数十GHz级别。当信号频率突破1GHz后，传统测试座的接触电阻波动、寄生参数干扰、屏蔽不足等问题会被急剧放大。高频信号具有波长极短、易衰减、抗干扰能力弱的特性，任何传输链路中的微小瑕疵都可能导致测试数据失真。
高频芯片测试座与常规芯片测试座虽然外观相似，但在设计理念、材料选型、电气性能和制造工艺上存在本质差异。

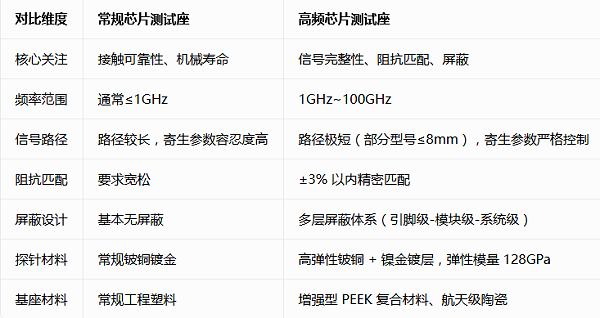

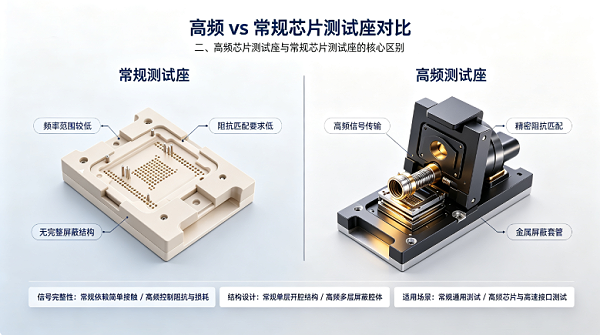

二、高频芯片测试座与常规芯片测试座的核心区别
2.1 频率适用范围的根本差异
常规芯片测试座主要面向中低频芯片（通常工作频率在1GHz以下），如电源管理芯片、MCU、存储芯片等。其设计重点在于接触可靠性和机械寿命，对信号完整性的要求相对宽松。
以鸿怡电子为例，其定制模块测试座最高频率可达1~3dB@30GHz；邮票孔模块测试座实现30GHz@3dB的信号传输能力；部分高端定制产品更可支持100GHz信号频率。而常规测试座如DFN封装测试座支持频率通常仅为≤300MHz。
2.2 设计理念的差异
2.3 信号完整性的要求差异
常规芯片测试座对信号完整性（SI）的要求相对宽松——低频信号对阻抗不匹配、串扰、反射等问题不敏感，测试座引入的微小信号畸变不会影响测试结论。
高频芯片测试座则完全不同。高频信号的波长极短，测试座探针路径、基板走线、接地设计的微小瑕疵都会引发信号反射、串扰、衰减、时延偏移等问题，导致高速测试波形失真、参数漂移。因此，高频测试座必须全程管控信号完整性，杜绝测试治具引入的二次信号损耗。
2.4 屏蔽设计的差异
常规测试座通常不具备专门的屏蔽结构，相邻引脚间的信号串扰在低频下影响有限。
高频测试座则必须解决串扰问题——采用普通测试座时，10GHz以上信号的串扰干扰可达30dB，远超行业允许的50dB标准，直接导致测试良率不足85%。高频测试座通常采用同轴探针结构或引脚级金属屏蔽套管，将单引脚间串扰干扰控制在65dB以下。

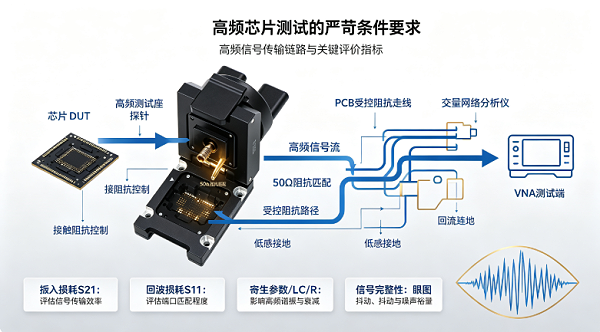

三、高频芯片测试的严苛条件要求
高频芯片测试对测试座提出了远超常规测试的技术要求，主要体现在以下六个维度：
3.1 阻抗匹配要求
高频信号传输中，阻抗不匹配会导致信号反射，造成能量损失和波形畸变。高频芯片测试座必须将信号链路阻抗精准匹配至行业标准（通常为50Ω或75Ω），匹配精度要求达到±3%以内。
以鸿怡电子为例，其在6GHz频段的驻波比（VSWR）可稳定在1.2以内。驻波比越接近1，说明信号反射越小、传输效率越高。
3.2 插入损耗与回波损耗要求
高频测试座的核心电气指标包括插入损耗（S21）和回波损耗（S11）：
插入损耗：信号通过测试座时的功率损失，通常要求＜2dB@27GHz，高端产品可达4580GHz@1dB
回波损耗：信号被反射回源端的比例，要求S11＜10dB
以鸿怡电子的UFS153pin存储芯片测试座为例，在HS400/HS200模式下的信号衰减控制在1dB以内。其LGA30封装射频测试座实现插损小于1dB、驻波小于15dB。

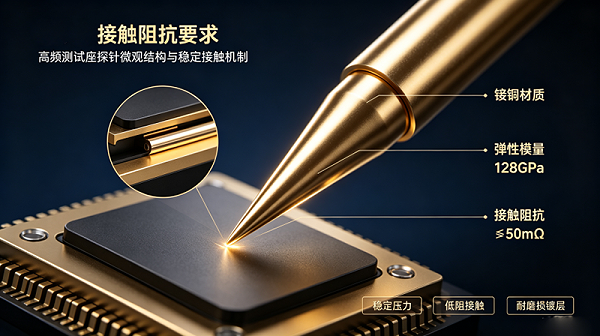

3.3 接触阻抗要求
高频信号对接触阻抗极为敏感。常规测试座的接触阻抗通常要求＜100mΩ，而高频测试座的要求更为严苛：
高频测试座接触阻抗初始值需控制在50mΩ以内
部分高端型号甚至要求＜5mΩ的超低接触阻抗
接触阻抗波动需控制在极小范围，避免信号衰减
鸿怡电子高频测试座探针采用高弹性铍铜材质并辅以镍金镀层工艺，可承受10万次以上插拔而不出现弹性疲劳。
3.4 寄生参数控制要求
高频信号传输中，寄生电感和寄生电容是影响信号完整性的关键因素。高频测试座必须：
将信号传输路径缩短（部分型号路径长度控制在8mm以内）
降低寄生电感，减少信号衰减
优化探针结构，采用同轴设计减少寄生参数
3.5 屏蔽与抗串扰要求
高频芯片测试中，相邻引脚间的信号串扰是导致测试良率下降的主要因素之一。高频测试座需采用多层屏蔽体系：
引脚级屏蔽：每根信号探针外套独立金属屏蔽套管
模块级屏蔽：探针模块整体采用合金屏蔽外壳，内侧涂覆吸波材料
系统级屏蔽：内置多路径接地网络，接地电阻稳定在10mΩ以内
以鸿怡电子为77GHz毫米波雷达芯片定制的测试座为例，可在复杂电磁环境下将信号串扰衰减量提升至80dB以上，误码率控制在10⁻¹³以下。
3.6 材料与温域要求
高频测试座的材料选择直接影响信号传输质量：
探针材料：高弹性铍铜（弹性模量128GPa）+镍金镀层
基座材料：增强型PEEK复合材料，介电损耗极低（＜0.001@10GHz）
高端场景：航天级陶瓷基座，热膨胀系数低至6.5ppm/℃，在55℃~175℃宽温域内形变率＜0.02%
四、国内高频芯片测试座的技术现状与最高频率
4.1 国内技术发展现状
长期以来，高端芯片测试座技术被国外厂商垄断。近年来，以鸿怡电子为代表的国内厂商持续突破技术壁垒，在高频测试座领域取得了显著进展。
4.2 目前国内可支持的最高频率

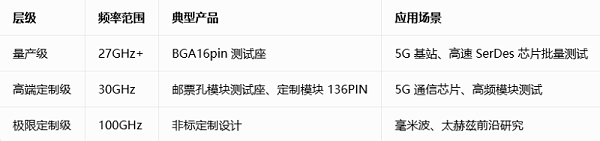

根据公开资料，国内高频芯片测试座的频率支持能力可分为三个层级：
量产型号方面，鸿怡电子的BGA16pin测试座支持27GHz高频与500mA电流，已用于5G基带芯片批量测试。其定制模块测试座最高频率可达1~3dB@30GHz。
极限定制方面，国产定制测试座最高支持100GHz信号频率（非标设计）。行业趋势显示，芯片测试座将持续向更高频率（＞200GHz） 演进。
4.3 国内厂商与国际水平的差距
目前国内量产级高频测试座（27GHz+）已可满足5G基站、高速SerDes等主流高频芯片的测试需求。但在40GHz以上的超高频领域，国内仍与国际领先水平存在一定差距。国际厂商如同轴测试座产品已可支持4580GHz@1dB。国内厂商正通过持续的技术创新加速追赶，鸿怡电子等企业的100GHz非标定制能力已展现出追赶潜力。
五、鸿怡电子高频芯片测试座的应用
5.1 核心技术体系
鸿怡电子深耕高频芯片测试领域多年，从材料选型、结构设计、阻抗匹配、屏蔽防护四大核心维度入手，构建起全链路的高频信号传输保障体系。
（一）材料科学层面
高频测试座的探针核心采用高弹性铍铜材质并辅以镍金镀层工艺，铍铜的弹性模量高达128GPa，可承受10万次以上插拔而不出现弹性疲劳。基座材料选用增强型PEEK复合材料与合金的组合方案，PEEK材质介电损耗极低（＜0.001@10GHz）。
（二）阻抗匹配层面
鸿怡电子针对不同高频应用场景，将测试座的信号链路阻抗精准匹配至50Ω或75Ω行业标准，通过缩短信号传输路径（部分型号路径长度控制在8mm以内），减少信号反射与驻波干扰。
（三）屏蔽设计层面
鸿怡电子采用 “引脚级模块级系统级”的多层屏蔽体系。每根信号探针外均套有独立金属屏蔽套管，将单引脚间串扰干扰控制在65dB以下。探针模块整体采用合金屏蔽外壳，内侧涂覆吸波材料，吸收逸散的高频杂波。

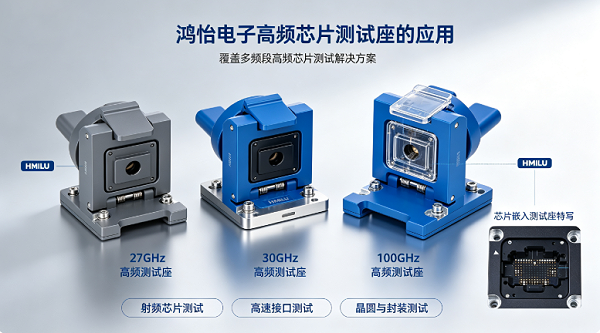

5.2 典型产品与应用案例
（一）BGA16pin测试座（27GHz）
支持27GHz高频与500mA电流，用于5G基带芯片批量测试，单日产能10万颗。
（二）UFS153pin存储芯片测试座（6GHz）
专为高频存储芯片测试设计，最高支持6GHz测试速率，将HS400/HS200模式下的信号衰减控制在1dB以内。
（三）77GHz毫米波雷达芯片测试座
在复杂电磁环境下将信号串扰衰减量提升至80dB以上，误码率控制在10⁻¹³以下，完全满足AECQ100标准的严苛要求。
（四）LCC36pin射频芯片测试座（10GHz）
适配10GHz中高频射频芯片测试，驻波比≤1.4，夹具损耗≤1.0dB。测试座采用黄铜压块固定芯片，搭配风冷散热系统，快速导出7W功耗产生的热量。
（五）定制模块136PIN测试座（30GHz）
最高频率可达1~3dB@30GHz，加工精度达±0.01mm，机械寿命10万次。
5.3 覆盖全封装类型
鸿怡电子的高频测试座产品覆盖QFN、BGA、LGA、QFP、SOP、DFN等全封装类型，最小可做到Pitch=0.175mm，满足从消费电子到车规级芯片的全场景高频测试需求。
高频芯片测试座与常规芯片测试座的根本区别，在于信号完整性这一核心维度的要求跨越——从“可导通”到“高保真”，从“容忍寄生”到“管控寄生”，从“无屏蔽”到“多层屏蔽”。
当芯片工作频率突破1GHz后，测试座不再是简单的电气连接器，而是信号传输链路中的关键环节——其阻抗匹配精度、插入损耗、回波损耗、屏蔽效能等指标，直接决定了高频芯片测试数据的真实性与测试良率。
