存储芯片（eMMC、UFS、NAND Flash等）作为电子设备的数据存储核心，其可靠性直接关系到终端产品的使用寿命与数据安全。在存储芯片的封装与测试环节中，Open Bond（键合开路） 和BHAST（偏压高加速温湿度应力测试） 是两项至关重要的可靠性验证内容——前者是芯片内部键合工艺质量的“照妖镜”，后者则是评估芯片在潮湿恶劣环境下长期服役能力的“试金石”。
然而，Open Bond失效往往具有极强的隐蔽性——常温静态测试可能完全导通，而在振动、高低温变化等动态条件下才会时通时断，极易被误判为测试座接触不良，成为芯片测试中最令人头疼的问题之一。
二、Open Bond两大典型失效形态
Open Bond是指芯片内部键合点（Bonding Point）出现开路性失效，导致信号通路中断。根据失效位置与形态的不同，主要分为以下两种典型模式：
2.1 Bond Lift（键合剥离 / 脱球）
失效特征：金球或楔点与焊盘界面发生分离，键合丝本身完好无损，但焊点从Pad（焊盘）表面整片掀起。
微观机理：键合剥离的本质是金属材料与基片或引线之间的界面粘合力降低或完全失效。在正常键合工艺中，金球或铜球与焊盘之间应形成良好的金属间化合物（IMC，Intermetallic Compound）层，实现牢固的冶金结合。当IMC层形成不充分、或界面受到热应力与机械应力作用时，界面粘合力下降，最终导致键合点从焊盘表面整体脱离。
判定方法：Bond Lift可通过开封（Decap）后显微镜或SEM（扫描电子显微镜） 直接观察确认——键合点脱离后的焊盘表面通常呈现光滑的剥离痕迹，而键合丝末端仍保留完整的球形或楔形结构。
2.2 Wire Break（键合丝断裂）
失效特征：键合丝在颈部（neck区域）发生断裂，丝材本身断开，焊点仍附着于焊盘之上。
微观机理：Wire Break是最常见的键合失效模式之一。其根本原因在于键合丝颈部区域在制造与服役过程中承受了集中的热应力和机械应力。热冲击和机械振动是导致键合丝断裂的两大主要诱因——热应力往往集中在金丝的根部（即焊点区），而振动时跨距和拱度较大的金丝更容易被振脱落。功率LED等器件中因热机械疲劳导致的键合线故障，主要表现就是线颈断裂。键合丝在反复的热循环和机械载荷作用下，塑性应变逐渐累积，最终导致疲劳断裂。
判定方法：Wire Break同样可通过开封后显微镜/SEM观察确认——断口通常位于键合丝颈部，呈现典型的疲劳断口特征（韧窝或解理形貌）。
三、Open Bond产生的根本原因
Open Bond失效的根本原因可归纳为两大类：封装工艺诱因（源头缺陷） 和可靠性应力诱发（隐性不良） 。
3.1 封装工艺诱因（源头缺陷）
这类缺陷在芯片出厂前的FT（Final Test，最终测试）中可能完全无法被检出，属于“出厂即带病”的隐患：
键合参数异常：超声功率不足、压力偏小，导致金属界面扩散不充分，键合强度偏弱；反之，键合压力过大则会在焊点根部产生微裂纹，后期在应力作用下缓慢开裂。
Pad污染：焊盘表面残留光刻胶、氧化物或杂质，造成虚焊——键合材料无法与焊盘形成有效的冶金结合。
铜线键合氧化：铜线与铝焊盘之间易形成脆性的金属间化合物（如CuAl₂、Cu₉Al₄等），在应力作用下成为裂纹萌生的薄弱环节。
封装开裂：封装体出现裂纹，裂纹经过键合部位使键合受力断裂。部分封装裂纹可能源于制造过程中的外力损伤。
3.2 可靠性应力诱发（隐性不良）
这类失效的典型特征是：出厂FT测试全部PASS，但经过可靠性应力老化后批量暴露：
温度循环（TC，Temperature Cycling） ：冷热交替过程中，芯片、塑封料、键合丝、焊盘等材料的热膨胀系数（CTE）不匹配，产生持续循环的热应力。热应力集中在键合丝根部，反复作用导致疲劳累积。
振动测试与冲击测试：机械载荷造成键合点疲劳脱落。键合金丝在振动载荷作用下，分两步发生失效——先是疲劳损伤累积，随后瞬间断裂。
H3TRB（高温高湿反偏测试） ：湿热环境下水汽入侵，键合界面发生电化学腐蚀，键合强度逐渐降低直至断裂。
功率循环（PTC，Power Temperature Cycling） ：反复的温升与降温，加剧了键合界面的热应力累积。
3.3 间歇性开路——最隐蔽的失效形态
重点：大量Open Bond失效属于间歇性开路（Intermittent Open） ——在常温静态测试条件下，芯片导通正常，所有电性能参数均在规格范围内；但在振动、高低温变化或长期老化等动态条件下，键合点时通时断。
这种“时好时坏”的特性使得间歇性开路极易被误判为测试座接触不良或测试系统偶发故障，是存储芯片测试中最具迷惑性、最难以定位的失效类型之一。
四、芯片测试中如何区分：内部Open Bond vs Socket接触不良
在存储芯片（尤其是UFQFPN、QFN、BGA等封装）的大规模量产测试中，Open Bond失效与Socket接触不良的表现极为相似——均为特定引脚出现开路或间歇性开路。以下是系统的区分判断方法：
4.1 第一步：更换测试座复测
将疑似失效的芯片移至另一颗已知良好的测试座（Socket） 上进行复测，保持其他测试条件（温度、压力、测试程序）完全一致。
如果不良现象消失 → 基本判定为原测试座接触问题（探针磨损、氧化、弹力衰减等）
如果不良现象依然存在 → 需进入下一步排查
4.2 第二步：多颗同料同引脚比对
取多颗同一批次的芯片，在多个不同测试座上进行交叉复测，重点关注同一引脚位置是否持续出现开路。
如果多颗芯片在同一引脚持续Open，且更换Socket后依然不良 → 高度怀疑为芯片内部Open Bond风险（该引脚键合工艺存在系统性缺陷）
如果不良引脚随机分布、更换Socket后不良消失或转移 → 倾向于Socket接触问题
4.3 第三步：开封（Decap）后显微镜/SEM直接观察
对疑似Open Bond的芯片进行化学开封（Decap） ，去除塑封料后直接在显微镜或SEM下观察目标引脚的键合点。
Bond Lift：观察焊盘表面是否有整片剥离的键合点残留痕迹
Wire Break：观察键合丝颈部是否存在断裂
开封观察是最终确认Open Bond的金标准，可直接判定失效根因。
4.4 第四步：XRay无损扫描（辅助手段）
XRay无损扫描可观测芯片内部金线或铜线的完整性。
优势：非破坏性，可快速筛查明显的断线
局限：无法分辨界面微剥离（Bond Lift早期阶段，金球与焊盘之间仅有微观分离，XRay无法分辨）；仅能识别明显断线（Wire Break中丝材完全断裂的情况）
对于间歇性开路中常见的微观界面剥离，XRay几乎无能为力，仍需依赖开封后SEM观察。
4.5 补充：超声扫描（CSAM）
对于怀疑存在键合界面分层的情况，可采用超声扫描显微镜（CSAM） 进行检测。CSAM可通过硅衬底穿透扫描焊盘区域，提供CMOS/封装分层信息以及所有焊盘的状态。
五、BHAST老化测试——存储芯片可靠性的试金石
5.1 什么是BHAST？
BHAST（Bias Highly Accelerated Stress Test，偏压高加速温湿度应力测试），也称bHAST，是根据JESD22A110标准执行的一项芯片可靠性测试。
BHAST使器件在偏压（带电）条件下经受高温高湿环境，其目标是加速湿气穿过塑封料与金属导体之间的界面，从而评估非气密性封装芯片在潮湿环境中的可靠性。BHAST与传统的THB（Temperature Humidity Bias，温湿度偏压寿命测试）用途相同，但BHAST的测试条件和程序可使可靠性团队以快得多的速度完成测试。
5.2 BHAST与uHAST/HAST的关系
HAST（Highly Accelerated Stress Test）：高加速温湿度应力测试，检查芯片在长期存储条件下高温和时间对器件的影响。
BHAST（bHAST） ：带偏置（Bias）的HAST，测试过程中芯片处于通电工作状态。
uHAST：不带偏置（Unbiased）的HAST，芯片在测试中不施加电压。
对于存储芯片等需要评估实际工作状态下抗潮湿能力的器件，BHAST是最具代表性的测试项目。
5.3 BHAST测试条件要求
根据JESD22A110标准及行业通用实践，BHAST测试的核心条件如下：
BHAST采用严格的温度、湿度和偏压条件，加速湿气穿过塑封料与金属导体间的界面，从而在极短时间内模拟芯片在潮湿环境中长期服役的可靠性表现。

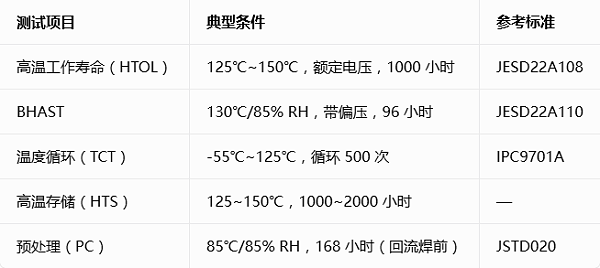

5.4 存储芯片（BGA153封装）老化测试的综合要求
对于BGA153封装的eMMC、UFS等存储芯片，老化测试不仅包括BHAST，还涵盖以下项目：
对于车规级存储芯片，还需满足AECQ100标准，包括150℃高温工作1000小时（HTOL）和40℃~125℃温度循环测试（TCT），失效率要求≤1 DPPM。
六、鸿怡电子BGA153存储芯片老化测试座的应用
6.1 鸿怡电子公司概述
6.2 BGA153老化测试座产品参数
针对BGA153封装（11.5mm×13mm，0.5mm间距）的eMMC、UFS等存储芯片，鸿怡电子提供多款老化测试座：
6.3 多种结构设计满足不同测试场景
鸿怡电子为BGA153存储芯片提供多种结构的老化测试座：
（一）翻盖式结构
采用手动翻盖式结构，操作方便。上盖的IC压板采用旋压式结构，下压平稳，压力均匀，芯片不移位。适用于手动老化测试和小批量验证场景。
（二）下压式结构（OpenTop）
采用下压开窗结构，适合自动化机台操作。配合自动取放料机，测试与取放摆盘效率高。适用于大批量量产老化测试和烧录场景。
（三）翻盖旋钮合金测试座
采用翻盖式结构配合旋钮锁紧，操作方便且锁合力均匀。座体采用阳极硬氧铝合金材质，表层绝缘耐磨。
6.4 核心技术与可靠性保障
（一）高可靠性探针设计
鸿怡电子BGA153老化测试座采用进口铍铜弹片/探针材料，阻抗小，弹性好。探针的爪头形突起能刺破焊接球的氧化层，实现可靠接触。探针可更换，维修方便，成本低。
（二）高精度定位
采用高精度的定位槽，确保IC定位以及焊盘精确导通。独特的结构避免卡球，保障测试流畅性。
（三）浮板结构
采用浮板结构，有球无球都能测，适应不同批次芯片的锡球状态差异。
（四）宽温域适配
支持40℃ ~ +155℃的宽温度范围，完美适配BHAST（130℃/85%RH）、HTOL（125℃~150℃）等高温老化测试及三温测试需求。
6.5 典型应用场景
鸿怡电子BGA153老化测试座广泛应用于存储芯片的以下测试环节：
BHAST老化测试：在130℃/85%RH带偏压条件下，验证芯片抗潮湿能力
HTOL高温工作寿命测试：125℃~150℃长期通电老化
温度循环测试：55℃~125℃冷热交替测试
芯片烧录：eMMC、UFS等存储芯片的数据写入
功能验证：研发阶段的手动测试与调试
存储芯片的Open Bond失效与BHAST老化测试，分别代表了芯片可靠性验证的两个维度——工艺质量的静态把关与环境应力的动态考核。
Open Bond的两种典型失效形态——Bond Lift（键合剥离）与Wire Break（键合丝断裂）——各有其独特的失效机理与判定方法。而间歇性开路的存在，使得Open Bond失效成为芯片测试中最具隐蔽性的难题之一。通过“更换测试座复测→多颗同料同引脚比对→开封后SEM观察→XRay/CSAM辅助”的系统性排查流程，测试工程师可以准确区分芯片内部Open Bond与Socket接触不良，避免误判带来的成本浪费。
BHAST老化测试作为JESD22A110标准规定的核心可靠性验证项目，通过130℃/85%RH带偏压的严苛条件，在极短时间内加速评估存储芯片在潮湿环境中的长期可靠性，是eMMC、UFS等BGA153封装存储芯片从研发到量产不可或缺的验证环节。
鸿怡电子凭借其在老化测试座领域的技术积累与全流程服务能力，为BGA153存储芯片提供了从BHAST老化测试到HTOL高温工作寿命测试的专业连接解决方案——翻盖式、下压式、翻盖旋钮式等多种结构适配不同测试场景，40℃~+155℃宽温域设计满足三温测试需求，80,000次以上机械寿命保障大批量量产测试的稳定性与经济性。
