一、AI、算法、大模型——三者究竟是什么关系？
在当今科技语境中，“AI”“算法”“大模型”三个词频繁交替出现，常被混为一谈。要理解它们之间的本质区别，需要从概念层级与技术演进两个维度切入。
1.1 人工智能（AI）：终极愿景
AI（Artificial Intelligence，人工智能）是一个“愿景”——让机器具备像人一样思考、学习、推理的能力。它不是某一个具体的技术，而是一个目标和范畴。
从学科定义来看，AI是计算机科学的一个分支，专注于开发能够模拟人类某些认知过程、以执行和解决复杂任务的系统，这些任务包括学习、推理、预测、优化以及任务自动化等。大多数AI系统的设计初衷是掌握这些“智能”技能中的一项或几项，以完成特定任务。
AI的范畴极为广泛，包含机器学习、专家系统、计算机视觉等众多子领域。它是一个最上层的概念，是所有智能技术探索的总称。
1.2 算法：解决问题的“步骤说明书”
算法（Algorithm）可以被理解为一套指导计算机如何解决问题的步骤或指令。在人工智能领域，这些指令的目标是让计算机具备自我学习的能力，以独立解决问题。
算法更像一套学习和优化的方法，决定系统按什么方式去计算、调整和收敛。可以这样理解：
AI是“智能工厂” ——目标是“让机器干活”
算法是“生产流程” ——规定了“怎么干活”的步骤和方法
算法是AI系统的核心方法论，但算法本身不等于AI系统——它只是实现AI目标的手段之一。
1.3 大模型：AI技术工业化的产物
大模型（Large Model）通常指参数规模达到亿级甚至千亿级的深度学习模型，如GPT3.5（1750亿参数）、PaLM（3400亿参数）。其本质是“通过大规模数据和参数训练出来的超大规模神经网络”。
大模型并不是一种独立的AI类型，它更像是“深度学习+神经网络”技术发展到极致之后的产物，是AI技术工业化的标志。
大模型的核心特征包括：
参数量巨大：动辄上百亿，远超早期模型
训练数据极广：通常用几乎全互联网文本来训练
能力通用：一个模型可以同时处理写作、翻译、编程、对话等多种任务
预训练+微调：先统一训练一个“基础模型”，再按需“定制化调教”

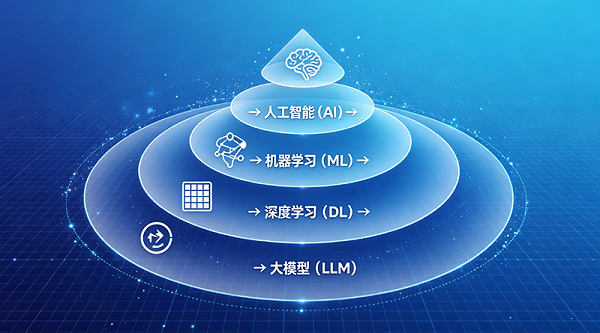

1.4 三者层级关系

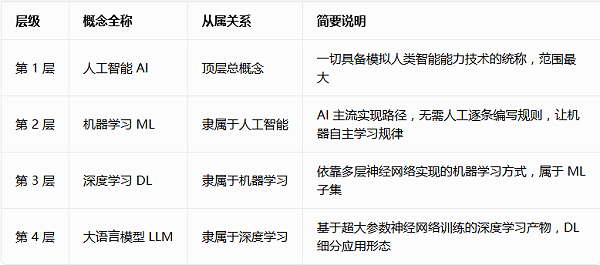

AI、机器学习（ML）、深度学习（DL）、大模型（LLM）之间存在层层包含的层级关系：
通俗地说：AI是“大工厂”，机器学习是“基础车间”，深度学习是“车间里的高端区”，大模型是“高端区里的核心产线”——范围从大到小，层层包含。
二、为何AI算力芯片普遍采用BGA封装？
理解了AI、算法、大模型的关系后，一个自然的问题是：支撑大模型训练的AI算力芯片——GPU、AI加速芯片、服务器CPU等——为何几乎全部采用BGA（球栅阵列）封装？

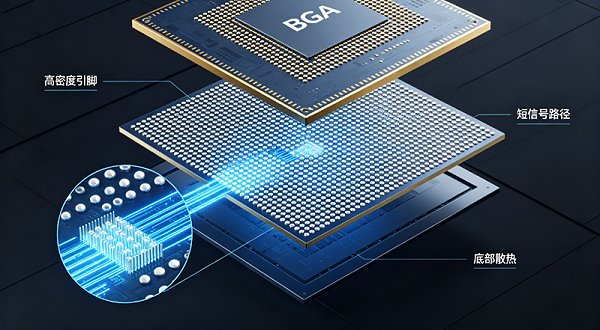

2.1 BGA封装的技术优势
BGA（Ball Grid Array，球栅阵列）封装是一种以底部阵列式排列的锡球实现芯片与PCB电气连接的封装技术。与传统引脚封装（如DIP、QFP）相比，BGA封装具有三大核心优势：
（一）超高引脚密度
BGA封装利用整个封装底部进行I/O布线，不受周边间距与引线共面限制。焊球按一定规律排列成网格状，其数量从几十到数千不等，球间距可小至0.4mm甚至更小。对于AI算力芯片这类需要数千甚至上万引脚的器件，BGA是唯一可行的封装方案。
（二）优异的电气性能
锡球阵列布局大幅缩短信号路径，寄生电感≤5nH、寄生电容≤2pF，高频信号传输损耗较传统封装降低30%，可适配1GHz以上芯片的高速信号传输需求。这对于AI芯片动辄数十Gbps的高速信号传输至关重要。
（三）卓越的散热性能
底部焊球可直接接触PCB进行热传导，散热效率较QFP提升50%，适配高功率芯片（如CPU、GPU、AI加速芯片）。BGA封装还可加装散热器、热球等增强散热机构以减少热阻。AI芯片功耗动辄数百瓦甚至上千瓦，散热能力是封装选型的决定性因素之一。

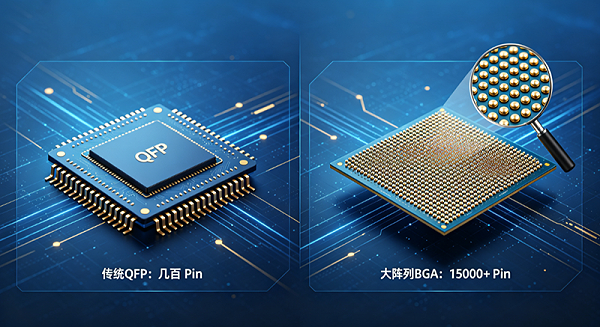

2.2 大阵列BGA：AI算力芯片的“标配”
大阵列高pin数芯片通常指引脚数量超过1000个、采用面阵或密集排列封装的半导体器件。其引脚规模跨度极大：
AI算力芯片之所以全部采用大阵列BGA封装，核心原因在于：
1. 海量I/O需求：大模型训练需要GPU与HBM高带宽内存之间实现超高速数据交换，需要数千甚至上万条信号通道
2. 高频信号完整性：BGA的短路径、低寄生参数特性保障了PCIe 5.0/6.0、GDDR6等高速接口的信号质量
3. 高功率散热：AI芯片满载功耗可达300W以上，部分高端芯片功耗已突破2000W，BGA的底部散热路径是唯一能有效导出如此高热流密度的封装方案
三、大阵列AI算力芯片的测试挑战与条件要求
3.1 四大核心测试难点
大阵列AI算力芯片的测试面临四大核心难点：
（一）超高引脚密度管控
海量引脚（1000~15000+Pin）呈高密度矩阵式排布，引脚间距低至0.3~0.8mm。微小偏移极易引发相邻引脚桥连、短路；千级以上引脚难以实现同步均匀接触，易出现局部虚接、漏测。
（二）超高速信号保真
AI芯片信号传输频率普遍达到GHz级别，高端芯片高速信号带宽突破数十Gbps。测试座探针路径、基板走线、接地设计的微小瑕疵，都会引发信号反射、串扰、衰减等问题，导致测试波形失真。
（三）大电流承载
高端算力芯片满载工作时，核心供电电流可达数十至上百安培，且采用多路独立电源分区供电。测试座需同时承载多路大电流，确保电源完整性。
（四）超高功耗散热
AI芯片封装功耗可达数千瓦，全测试流程需要主动温控方案。在长达数小时至数千小时的老化测试中，如何将热量有效导出、保持测试座温度场稳定，是决定测试成败的关键。
3.2 AI算力芯片核心测试项目
（一）电气连接性测试
导通测试：通过4线制测量法验证每根引脚与内部电路的导通电阻（要求≤50mΩ），排查虚焊、断线等封装缺陷
绝缘测试：在相邻引脚间施加250V500V直流电压，检测漏电流（要求≤1μA）
PintoPin短路测试：采用矩阵扫描法快速定位短路点
（二）高速信号性能测试
信号完整性（SI）测试：测量眼图模板通过率、抖动（要求≤0.5UI@28Gbps）、插入损耗（≤3dB@40GHz）
时序参数测试：建立时间、保持时间、信号延迟（Skew≤5ps）
串扰测试：近端串扰（NEXT≤25dB）与远端串扰（FEXT≤30dB）
（三）电源与热性能测试
电源完整性（PI）测试：电源噪声（≤5% Vdd）、瞬态响应时间（≤100ns）
功耗测试：待机功耗（≤1W）、满载功耗（可达300W以上）
（四）环境可靠性测试
高温工作寿命（HTOL） ：125℃~150℃、额定电压下持续工作1000小时以上
温度循环（TCT） ：55℃~125℃循环500次，验证封装可靠性
高低温静置与冷热冲击：40℃~125℃全温域验证
3.3 大阵列芯片测试座的核心设计要求
面对上述严苛挑战，大阵列AI算力芯片测试座的设计需满足以下核心要求：
（一）微米级对位精度
海量引脚在微小面积内密集排布，要求测试座的探针定位精度达到微米级，确保每根探针与对应焊球精确对位，避免相邻引脚短路。
（二）超低接触阻抗
接触阻抗直接影响测试数据的准确性。大阵列芯片测试座需将接触电阻稳定在50mΩ以内，并在数万次插拔中保持阻抗一致性。
（三）高频信号完整性
测试座探针路径需经过精密阻抗匹配设计，支持GHz级高频信号的无损传输，确保高速测试波形不失真。
（四）大电流承载能力
单根探针需稳定承载1A以上电流，多Pin并联承载数十至上百安培的总电流。
（五）高效散热结构
针对数千瓦级功耗，测试座需集成主动散热结构——风冷、液冷或导热材料——确保测试过程中芯片温度可控。
（六）超长机械寿命
大阵列芯片测试座需经受数万次至数十万次的反复插拔，探针材料需具备高弹性、耐磨损特性。
四、鸿怡电子大阵列AI算力芯片测试座的应用
4.1 大阵列芯片测试座产品矩阵
针对AI算力芯片、高端CPU、GPU等大阵列芯片的测试需求，鸿怡电子建立了覆盖BGA、LGA、QFP、QFN、SOP等全系列封装形式的产品矩阵，适配芯片尺寸从0.3mm到20mm。

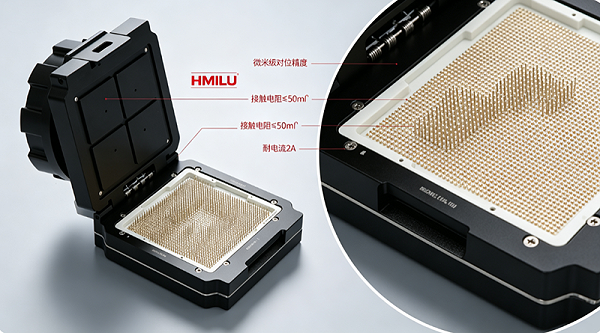

在大阵列BGA测试座领域，鸿怡电子可适用Pitch：0.65mm、0.8mm、1.27mm的大芯片老化座与测试座。其自主研发的特色老化针，单针可耐电流2A，适用于各种大尺寸芯片的测试与老化场景。
4.2 核心技术特点
（一）微米级对位精度
鸿怡电子针对高速、高密度、高功耗芯片的特性，推出定制化测试座，以微米级对位精度深度匹配芯片封装特性与全项测试要求。其探针采用高精度加工工艺，确保在大阵列芯片的海量引脚中实现精确对位。
（二）超低接触阻抗与超宽频信号传输
鸿怡电子测试座采用进口铍铜探针，阻抗小、弹性好、耐磨损。通过优化的探针路径设计与阻抗匹配，支持超宽频信号传输，保障GHz级高频信号的无损传输。
（三）强散热结构设计
针对AI算力芯片的高功耗特性，鸿怡电子开发了散热型芯片测试座方案，可集成风冷、液冷等主动散热结构。其光学CPU专用测试座与温控老化座一体化解决方案，可有效解决老化温场不均、测试数据离散等行业痛点。
（四）多样化的结构设计

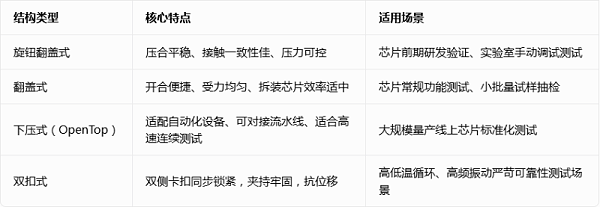

鸿怡电子的芯片测试座设计结构多样，包括旋钮翻盖式、翻盖式、下压式（OpenTop）、双扣式等。不同结构适配不同测试场景：
外壳采用阳极硬氧铝合金、塑胶（PES）、PEEK等高性能材料，确保在宽温域下保持结构稳定性。
（五）超长使用寿命
鸿怡电子测试座采用高弹性铍铜探针与加厚镀金工艺，具备高可靠耐用性，可在数万次至数十万次插拔中保持稳定的接触性能。
4.3 典型应用场景
鸿怡电子大阵列芯片测试座广泛应用于：
AI算力芯片：GPU、AI加速芯片（如H100、H200等）的研发验证与量产测试
高端CPU：服务器级处理器的功能测试与老化验证
大阵列BGA芯片：BGA1517pin、BGA475、BGA621等大引脚数芯片的测试
高速DSP处理器：高频、高密度、高功耗DSP芯片的性能验证
光电芯片：光学CPU的标准化量产测试与高可靠认证
4.4 助力AI芯片国产化测试
在AI算力需求爆发的产业背景下，鸿怡电子深耕高端芯片测试领域，其GPU芯片测试治具、老化座、DDR/LPDDR夹球测试座及芯片ATE测试座等系列产品，成为破解测试难点、保障测试精准性的关键支撑。鸿怡电子的测试座不仅提升了芯片测试的精度与效率，更助力芯片厂商快速响应市场需求、缩短量产周期，同时降低了测试成本与芯片损耗。
从AI的宏大愿景到算法的精妙设计，再到大模型的磅礴参数量——三者构成了从思想到方法再到工程实现的完整技术链条。而支撑这一链条运转的算力基石—AI加速芯片、GPU、服务器CPU——几乎无一例外地选择了BGA大阵列封装。这不是偶然，而是由AI芯片超高引脚密度、超高速信号传输、超高功耗散热三大核心需求共同决定的必然选择。
在大阵列AI算力芯片的测试领域，引脚规模突破15000+Pin、信号频率达GHz级、功耗达数千瓦的严苛工况，对测试座提出了前所未有的挑战。鸿怡电子凭借其在BGA测试座领域的技术积累—微米级对位精度、超低接触阻抗、超宽频信号传输、强散热结构、多样化结构设计——为AI算力芯片从研发验证到量产交付提供了专业、可靠的测试硬件支撑，有力推动了中国AI芯片产业的高质量发展。
