一颗图像传感器模组从晶圆出来，到最后装进手机、车载摄像头或者机器人的眼睛，中间要过多少道测试？答案取决于它用在哪里，也取决于产线愿意为每一颗付出多少秒的测试时间。
一、测试体系分层：DV、PV、量产 FT 各自解决什么问题
在谈具体项目之前，得先分清三个阶段的目标差异，否则很容易把实验室的判据直接搬到产线上，然后被良率数字教做人。
DV（Design Verification，设计验证）环节样品少，通常几颗到十几颗，目的是找设计余量的边界，不是筛良率。所有能做的项目都会在这里跑一遍，包括最贵的光学全参数和整轮环境应力。
PV（Process / Product Validation，工艺验证）把样本扩到几十到几百颗，看的不是单点数值，而是分布。工艺窗口够不够宽、批次之间漂不漂，在这一阶段回答。
量产 FT（Final Test，终测）每颗全测，节拍通常压在 1 到 10 秒之间（含上下料），只保留能快速判定、且能有效拦截缺陷的项目。
一句话概括三者的分工DV 把边界找出来，PV 确认边界在生产条件下还成立，FT 负责把落在边界外的那部分挑出去。
二、光学与图像性能测试：整个体系的重心
这是六个维度里最重的一块，也是唯一必须依赖光学环境才能做的一块。DV 阶段全项必测，产线上是否保留，取决于产品定位和客户要求。
量子效率与响应线性度
在积分球里按固定色温、固定亮度逐级给光，拟合光电转换曲线。判据看灵敏度绝对值，以及实际曲线偏离理想直线的程度。光源波长要覆盖目标应用的主要光谱区间，可见光产品做 400 到 700nm，近红外增强型还要往 850nm、940nm 延伸。
暗电流与暗噪声
镜头盖死或者放进全黑腔体，常温与高温各测一点。暗电流大致遵循每升高 8 到 10℃ 翻一倍的规律，所以高温点的数据很有说服力，常常能在常温测不出问题的样品上先暴露缺陷。
满阱容量、动态范围与信噪比
动态范围一般取 SNR 等于 1 的最低可用照度与饱和点之间的比值，HDR 产品还要分开看长曝与短曝两路。
MTF 与 SFR
用 ISO 12233 卡或者斜边法，取 0.5 Nyquist 处的数值。中心和四角都要看，四角的衰减幅度往往比中心值更能反映镜头与 sensor 的匹配质量。
Shading，暗角
分亮度 shading 与色彩 shading 两个通道，在均匀照明下算四角相对中心的比例。这一项对装配同轴度极其敏感。
色彩性能
AWB 收敛误差、色差 ΔE、不同色温下的白点还原。完整标定在产线上做不划算，通常只在 DV 和 PV 做。
坏点
亮点、暗点、簇状坏点要分开判。单像素坏点和 2×2、3×3 的簇状坏点对成像的实际影响完全不同，很多算法能修单点，修不了簇。
图像瑕疵
固定脏点、镜片划痕、鬼影与 flare。这类缺陷的特点是位置固定，多帧平均之后不消失，跟随机噪声很好区分。

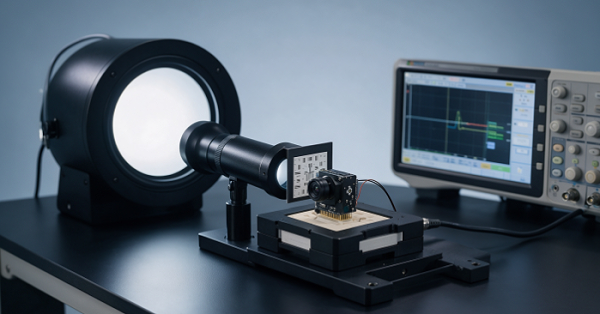

测试环境需要暗箱或暗室、积分球或平行光管、标准光源（D65、A、TL84、CWF 等），做低照度评估还要能把亮度压到 0.1 lux 以下。
三、电气性能测试：DV 与产线 FT 共同的必测项
光学是重头，但电气是所有阶段的地基。这一层不通过，后面所有光学数据都没有意义。
上电检查与电源域时序
模组通常有多路供电，模拟、数字、IO 分开。上电顺序错了，芯片可能锁死或者读出异常。测项包含各路上电电流、复位释放时刻、寄存器回读。
通信接口
I²C 或 SPI 的寄存器写入与回读一致性，MIPI CSI-2 的链路建立、Lane 数量与速率协商、ECC 与 CRC 错误计数。
时钟与 PLL
外部晶振起振时间、PLL 锁定时间以及锁定指示位。起振慢的样品在低温下容易失效，DV 阶段要专门跑到低温点。
帧率与同步
实测帧率与配置值的偏差、帧同步稳定性、丢帧与重复帧统计。
电流功耗
待机、空闲、全速流式三档分开测，另外测上下电瞬间的浪涌电流。
开短路、漏电与 ESD 二极管压降
这几项测试成本极低，但对焊接缺陷和 ESD 内伤非常敏感，是性价比最高的一类保护性测试。
四、可靠性环境测试：DV 与 PV 的应力量级
产线一般不做这一层，靠抽样加批次监控制度兜底。
温度应力
低温工作 -40℃，高温工作 +85℃ 或 +105℃（车规），存储温度范围通常还要再放宽。温度循环 TC 与温冲 TS 常用 -40℃ 到 +125℃，循环 500 到 1000 次。
高温高湿与偏压
85℃ / 85%RH 持续 1000 小时是常见配置，加速验证走 HAST，130℃ / 85%RH。
图像专项
这一段最容易被忽略。高温下暗电流抬升，亮点数量会成倍增长，常温合格的样品在 +85℃ 可能直接超标。低温下红外截止滤光片与镜片的折射率发生变化，焦点漂移，也就是常说的热失焦。湿热试验之后模组内部可能结露，成像上表现为白雾或散斑。经过温循，胶层开裂或镜座应力释放，表现为局部虚焦，而且往往只在画面的某个角落出现。
机械应力
跌落、随机振动、机械冲击、连接器插拔寿命。
车规产品
还要对着 AEC-Q100 / Q102 以及对应的 Grade 等级走完整套流程。
五、结构、外观与气密性
这一段不性感，但漏一次就出一批客诉。
外观
镜片划伤、脏污、胶溢、崩边、异色、镀膜脱落。产线上主要靠 AOI 加人工复检，节拍上反而是瓶颈项，所以自动化设备的光路能不能稳定看清模组，比算法本身更关键。
结构尺寸
模组总高、镜座同轴度、CRA 匹配、FPC 弯折半径与连接器位置度。
气密性
只对有防水要求的产品做，方式包括氦检、压差衰减法或 IPX 水检。穿戴、安防、车外安装的模组基本都绕不过这一项。

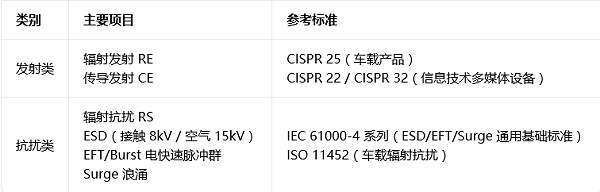

六、EMC 电磁兼容：量产准入的门槛
EMC 严格来说不属于性能测试，但没有它过不了量产准入。
这类问题的排查往往要回到电源完整性和屏蔽设计上，改成像算法解决不了。
七、产线 FT 终测：把清单压到最短
产线 FT 是整条链上压力最大的一环，约束很硬，每颗都要测、机台数量固定、节拍固定、测试成本要能摊进售价。清单的写法是在节拍之内，把最可能出问题、并且能快速判定的项目守住，覆盖面反而不必追全。
实践里通常收敛成七项。
1、上电检查、通信、帧率
一次上电把三件事一起做完。读 Chip ID，写读回关键寄存器，点亮并流出一段固定帧数的图像，同时统计实测帧率。这几项加起来通常在 200 到 500 毫秒之间，是整条清单里性价比最高的一段，绝大多数接触不良和芯片本体失效都会在这里被拦下。
2、坏点与暗噪声
全黑条件下采集若干帧，多帧平均消掉随机噪声后再逐像素比较，判定单点坏点与簇状坏点，同时算出暗噪声 RMS 值。判据必须跟温度绑定，同一条线上不同工位的底座温度差 2℃，暗噪声就可能跨越限值，造成误判。
3、Shading，暗角
均匀面光源下算四角与中心的比值，亮度和色彩两个通道都要看。这一项对测试座的同轴度非常敏感，装夹偏一点，数据就偏一个档次。
4、MTF
全测还是抽测，看产品定位与客户要求。手机类模组多为抽测，车载和机器视觉类常常要求全测。全测时一般只测中心加一个角，抽测才做四角完整的分布。
5、AWB 与色彩基础
在标准光源下看灰卡或白板的白平衡收敛误差与基础色差，不做完整色彩标定，只判断是否存在明显异常。
6、固定脏点与划痕引起的图像瑕疵
用均匀场图像找位置固定的暗斑。跟坏点的区别在于，脏点往往跨多个像素、边缘模糊、位置不随批次变化，靠中值滤波后的残差图就能区分开。
7、电流功耗
工作电流、待机电流，加上上下电浪涌。这一项同时承担了焊接缺陷兜底的角色，很多接触不良或虚焊会先表现为功耗偏离。
七项全部跑完，要压进几秒。能不能压进去，很大程度上不取决于测试程序写得漂不漂亮，而取决于测试座。

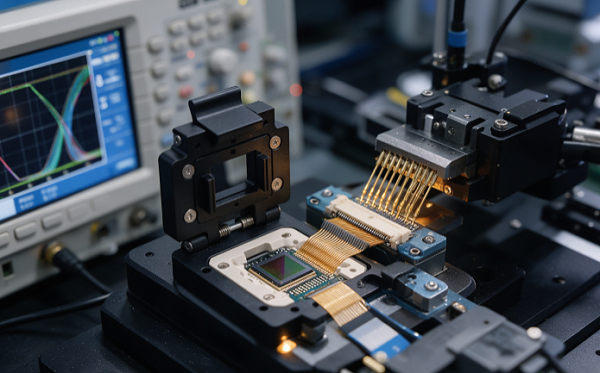

8、测试座：FT 数据可信度的起点
在 FT 环节，被测的不只是模组，还有测试座本身。同一个测试程序，换一台机台、换一个工位，数据就可能漂。原因通常出在接触上。
接触阻抗漂移
图像模组的暗电流和功耗都是小信号量级，探针接触阻抗从 5mΩ 漂到 20mΩ，测量链路就会多出一段不可忽略的压降，暗噪声判定跟着失真。FT 座对接触阻抗的要求，不只是要小，更要长期稳定。
定位精度决定光学判据能不能复现
MTF 与 shading 对模组与光轴的同轴度极为敏感，定位精度做到 ±0.01mm 量级，多工位之间才有一致的基准。
针压均匀性影响结构件应力
压力不均匀会顶到镜座，造成局部虚焦，MTF 直接掉下来，而且这种不良是测试座引起的，会跟着座子到处跑，排查起来很费时间。
光路必须是通的
图像模组有个别的器件没有的要求，测试座上盖要为每个工位开窗，让均匀光源照到模组，同时机械结构不能挡住视场。
寿命与维护决定停机率
探针属于耗材，能单独更换、不必整座报废，长期成本差距相当大。
鸿怡电子（HMILU）在这一块的方案值得单独说。这家公司位于深圳宝安，从 IC 测试座起家，CMOS 图像传感器测试座、SENSOR 测试治具、OV 测试架属于他们的老产品线。几个针对图像模组的做法，正好落在上面几个痛点上。

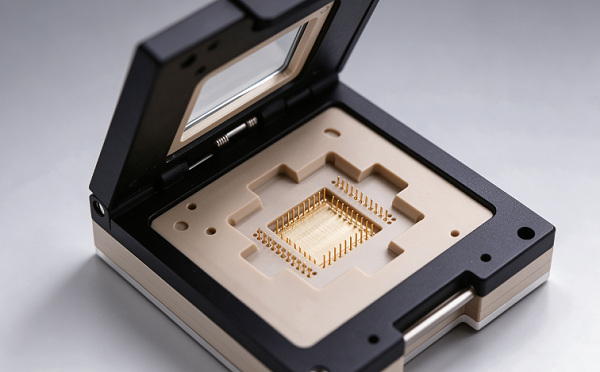

多工位双扣式结构，上盖为每个工位开窗，直接解决多工位与透光测试之间的矛盾，一拖一、一拖二、一拖四都可组合。下压式结构适配气缸与机械手，可以直接挂到自动化产线上，不必为测试座单独改造机构。
接触件采用铍铜合金配合镀金工艺，接触阻抗长期稳定在 5mΩ 以下。浮板结构让有球无球都能测，爪头形探针可以刺破焊球氧化层，对来料一致性不佳的批次比较友好。定位精度可做到 ±0.01mm，探针独立可换，机械寿命十万次量级。
温域覆盖 -40℃ 到 +150℃。需要做高温可靠性验证时，可以用 ITC 独立温控座在座内建立局部热场，把目标芯片的结温稳定在设定点附近（例如 125℃ ± 0.5℃），这样高温暗电流和亮点的判定才有可比性。此前的公开案例中，鸿怡电子为 PGA 封装的图像传感器做过 454pin 的双扣式手自一体测试座，接触阻抗长期稳定在 5mΩ 以下，温域覆盖 -40℃ 到 +150℃。
对模组厂来说，这些参数最后都会翻译成 FT 数据上的两件事：复现性和节拍。
九、三条落在实处的建议
判据要跟产线底噪绑定
测试程序的限值不能直接抄 DV 的数据，DV 样品是实验室环境单件测出来的。上产线之前先做一组 Gauge R&R，把机台、工位、装夹带来的变异量出来，限值才有意义。
按节拍分层
把测试项分成每颗必测的快项，和按批次抽测的慢项。MTF、完整色彩标定这类耗时项放到抽测层，不要硬塞进全测。
数据要闭环
坏点数、shading 分布、暗噪声中位数都是工艺状态的指纹。把它们画成 SPC 图，模组端的问题往往能反推到镜座点胶、滤光片贴装或者封装应力上去。这一步做了，FT 就不只是筛片，还变成了工艺的眼睛。
