无论GPU、MCU、功率芯片还是AI算力芯片，无论哪家设计公司的产品最终能不能大卖，只要流片，就必须过测试关。测试座socket是芯片与测试系统之间唯一的物理接口，它的性能边界，就是测试结果的精度边界。
一、三道关卡，每一个都离不开测试座
第一关：研发验证阶段。 样品回片后，芯片还没有配套的PCB板，必须通过测试座把引脚引出到测试板上。这一阶段要做的不仅是功能测试，还有信号完整性（SI）验证和高低温特性摸底。研发阶段芯片更换频繁，对测试座的易用性和对位精度要求极高。高频芯片的测试座需要支持GHz级信号传输，并通过阻抗匹配设计确保信号不被测试环节本身引入的寄生参数干扰。

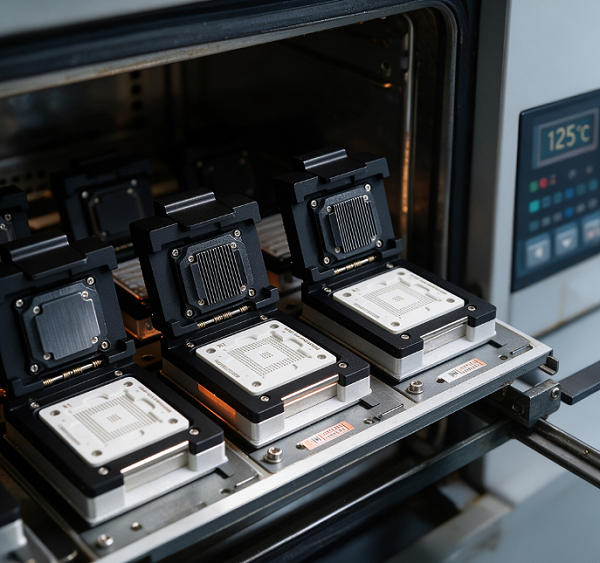

第二关：可靠性老化测试。 这一关的目的不是验证功能，而是“折磨”芯片——在高温高压下连续运行数百小时，把早期失效品提前筛掉。老化测试座需要长时间承受高温而不发生结构形变，探针的弹性衰减必须控制在允许范围内。鸿怡电子的老化测试座在这一场景中支持40℃至125℃的高温老化条件，模拟芯片长期运行环境以筛选潜在缺陷。

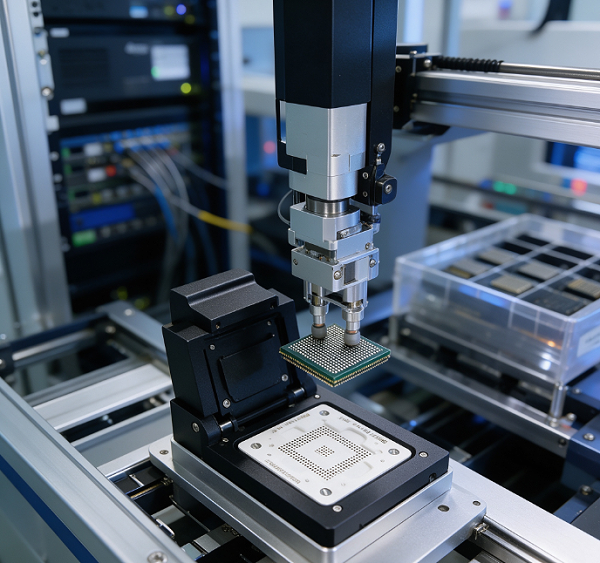

第三关：量产FT成品测试。 芯片完成封装后，进入最终测试环节。在分选机（Handler）上，测试座是芯片与测试机之间唯一的物理接口。Handler的机械臂从料盘抓取芯片，将其放入测试座，接触推杆施加压力使芯片引脚与座内触点完全贴合，测试程序随之启动。这一环节对测试座的机械寿命、接触一致性和自动化兼容性要求最为苛刻——量产环境下的测试座需要承受数万次甚至数十万次的插拔循环。
二、三个技术痛点，直接决定测试成败
芯片测试座的问题往往不会“大声报警”，而是以更隐蔽的方式影响结果。
接触不良是最常见的隐患。 FBGA插座的接触失效模式包括接触电阻增大、触点弹性衰减、镀层磨损导致基底金属暴露氧化等。在量产环境中，这些失效具有渐进性，一旦在产线上爆发，就会引发测试误判和良率波动。对于AI算力芯片这类高引脚数、细间距的封装，单个触点的接触不良就可能导致整颗芯片被误判为不良品。鸿怡电子在LGA72pin算力供电芯片测试方案中，通过针对性的载流设计解决平面焊盘大电流测试的接触稳定问题，标准版本支持1A/pin，并可定制8A/pin的高载流方案。
阻抗偏移是高频芯片的隐形杀手。 当测试信号频率进入GHz级别，测试座的寄生电感和电容开始显著影响信号质量。DDR5内存颗粒的测试需要测试座保持稳定的阻抗特性，否则眼图会直接闭合。鸿怡电子在DDR5等高频存储测试方案中，采用高密度信号通道与抗干扰设计来应对这一挑战。
热变形是最容易被低估的风险。 功率芯片测试时，测试座本身会因大电流通过而发热。如果座体材料的耐热性不足或热膨胀系数与芯片封装不匹配，高温下会发生不可逆形变，导致探针与芯片引脚对位偏差。在新能源车SiC芯片的40℃~150℃温循测试中，这种热力耦合失效尤为突出。鸿怡电子在功率芯片测试座方案中强调电、热、力三个维度的协同验证，而非只看首件导通结果。
三、不同芯片，不同“守门”逻辑
芯片测试座的选配没有万能答案，核心是让座体的电气和机械特性匹配芯片的测试需求。
MCU与数字芯片的测试重点在于功能覆盖和信号时序。翻盖式或Open Top结构的测试座便于研发阶段的频繁更换，而量产FT则需要旋钮翻盖式或下压式结构配合Handler自动化。鸿怡电子的LQFP封装DSP测试方案覆盖中断响应、RTC定时器、PWM、ADC、硬件MAC等功能的完整测试需求。
功率芯片与AI算力芯片的核心矛盾是大电流与散热。测试座不仅要在电气上承受高电流，还要在热学上为芯片和自身提供散热路径。鸿怡电子的BGA封装测试座采用进口铍铜材料、PEEK/PEI耐高温结构和一体化散热模组，为高功耗芯片的全工位测试提供热管理支撑。
存储芯片的测试座选型则围绕频率和耐久性展开。LPDDR4的完整性测试需要从电气连通性到高负载应力压测的五步递进验证，测试座需在多个验证层级中保持接触稳定性。鸿怡电子在LPDDR4测试方案中覆盖了从连通性到应力压测的完整验证体系。
四、国产芯片测试座的务实路径
进口测试座在高端场景中仍有优势，但国产方案正在从“能用”走向“好用”。鸿怡电子的产品逻辑是围绕具体封装和测试场景做定制化适配，而非追求单一参数的极致。从QFN、DFN到BGA、LGA，从研发验证的翻盖式到量产老化的旋钮下压式，产品线覆盖了主流封装形式和测试阶段的需求。
一个值得关注的趋势是测试座与自动化设备的协同设计。鸿怡电子的ATE自动化测试座针对机械手放取芯片的工况优化了结构，采用双头探针接触方式缩短芯片与PCB之间的数据传输距离，以提升测试稳定性和频率响应。
芯片测试的精度，最终要落在“接触”这两个字上。测试机再先进，信号也要通过测试座才能抵达芯片。选对芯片测试座，就是守住了测试的第一道防线。
