一、振动测试——芯片可靠性的“生死关”
芯片作为电子设备的核心部件，其在振动环境中的可靠性直接决定终端产品的寿命与安全。汽车行驶中的持续颠簸、航空航天器发射时的剧烈震动、工业设备运行中的机械共振——这些现实场景中的机械应力，对芯片的封装结构、焊点强度、引脚接触提出了严苛考验。
振动测试通过模拟机械应力环境，暴露芯片封装开裂、焊点疲劳、引脚接触不良等隐患。然而，振动测试本身对测试工装提出了极高的要求——测试座（Socket）若不能在振动中稳定固定芯片，测试结果将失去意义，“假失效”判定导致的良率波动可达12%。
芯片在振动测试中如何被稳定固定，成为决定测试成败的核心命题。
二、芯片振动测试的条件要求

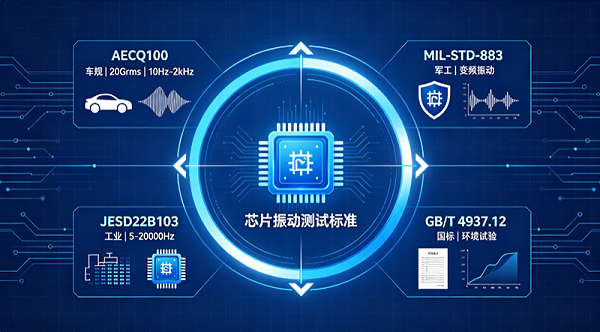

2.1 核心测试标准体系
芯片振动测试需参照多项国内外标准执行，不同应用场景对应不同的严苛等级：
（一）车规级标准——AECQ100
车规芯片认证以AECQ100标准为核心。振动测试需在10Hz~2kHz频率范围内施加20Grms的随机振动。车规芯片还需在40℃至125℃的极端温差中反复切换进行温度循环测试。
（二）军用标准——MILSTD883
MILSTD883方法2007规定了变频振动要求，方法2006规定了噪声测试要求。该方法2007条件A要求20g加速度。测试设备必须正确固定到振动机器上。
（三）工业与通用标准——JESD22系列
JEDEC的JESD22B103B.01标准规定了变频振动测试（52000Hz），模拟运输或安装中的机械应力。JESD22B103涵盖振动测试的一般方法。
（四）中国国家标准——GB/T 4937.122018
该标准对应IEC 6074912，规定了半导体器件扫频振动的机械和气候试验方法。消费级芯片常规测试频率覆盖5Hz2000Hz，汽车、军工级芯片需延伸至3000Hz以上。

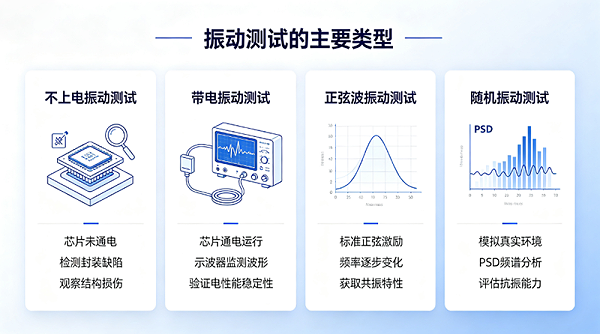

2.2 振动测试的主要类型
（一）不上电振动测试
在芯片未通电状态下施加振动载荷，通过测试前后的物理检测与电性能对比，评估机械结构可靠性。测试重点关注封装开裂、焊点脱焊、内部引线断裂等显性缺陷。
（二）带电振动测试
芯片处于通电工作状态下承受振动，实时监测输出信号、电源稳定性、动态电阻等参数。通过模拟实际工况中的“振动+电应力”复合环境，捕捉瞬时接触不良、信号漂移等隐性故障。
（三）正弦波振动测试
施加单频率周期性正弦波形振动，通过扫频（20Hz~2000Hz）寻找共振频率，再进行共振驻留测试。利用正弦波的确定性特征精准定位结构薄弱点。航空航天、汽车动力系统芯片需通过70G峰值加速度的正弦振动测试。
（四）随机振动测试
施加宽频带非周期性振动，能量按功率谱密度（PSD）分布，同时激发芯片各频率段的共振响应。更贴近汽车颠簸、设备运输等实际工况。

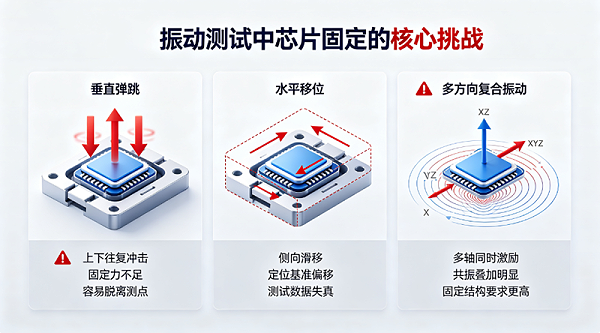

三、振动测试中芯片固定的核心挑战
在振动测试环境中，芯片固定面临三大核心难题：
3.1 垂直方向的“弹跳”问题
振动产生的垂直加速度会使芯片在测试座内产生微小的上下位移。当振动频率达到芯片测试座系统的共振频率时，位移幅度会被急剧放大。传统测试座仅依靠顶部压板施加垂直压力，在持续振动中容易出现瞬时脱离——探针与引脚在振动瞬间失去接触，导致测试信号中断。
3.2 水平方向的“移位”问题
振动不仅在垂直方向作用，还包含水平方向的分量。芯片在水平方向的微小移位会导致探针与焊盘的对位偏移，轻则接触电阻波动，重则探针滑出焊盘区域造成开路。水平移位还会导致探针尖端刮伤芯片焊盘，造成不可逆的物理损伤。
3.3 多方向复合振动的叠加效应
实际振动测试中，芯片同时承受X、Y、Z三个方向的振动应力。单一方向的固定措施无法全面约束芯片的自由度。任何未被约束的自由度，在振动中都会成为芯片位移的通道。

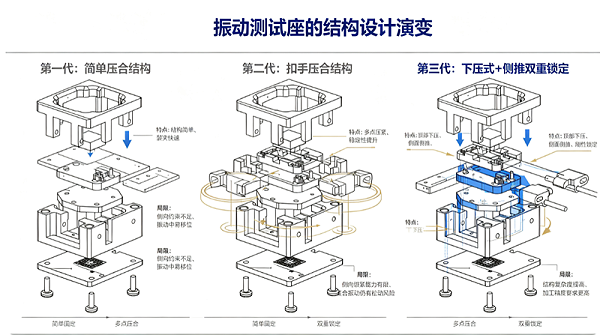

四、振动测试座的结构设计演变
4.1 第一代：简单压合结构
最早的振动测试座采用简单的翻盖压合结构——上盖通过铰链翻转后压住芯片，依靠压板的垂直压力将芯片固定在测试座内。这种结构在静态测试中表现良好，但在振动测试中暴露出明显缺陷：垂直方向的压合力无法有效约束芯片的水平位移，振动中芯片容易在水平方向“窜动”。
4.2 第二代：扣手压合结构
为解决水平位移问题，工程师在压板上增加了扣手（压爪）结构——多个压爪从芯片四周向下压住芯片边缘，提供垂直向下的固定力。这种结构在一定程度上增强了芯片的固定效果，但扣手仅提供垂直方向的压力，对水平方向的约束仍然有限。在持续的振动载荷下，芯片仍可能发生微米级的水平位移，导致探针与焊盘对位偏移。
4.3 第三代：下压式+侧推双重锁定（当前主流技术）
针对前两代结构的不足，当前最先进的振动测试座采用了“下压+侧推”的双重锁定结构——这不仅是对芯片的“压住”，更是“压住+夹住”的全面约束。
五、下压式+侧推：双重锁定结构深度解析
5.1 下压式结构：垂直方向的可靠约束
下压式（OpenTop）结构是振动测试座的基础框架。其核心设计包括：
（一）垂直压力系统
（二）压力分散设计
下压式结构因垂直压力集中，导轨与探针座的磨损更为显著。鸿怡电子通过PEEK缓冲层+合金导轨的组合方案优化寿命。基座采用压铸铝合金（ADC12）经T6热处理，平均寿命可达812万次。
（三）定位系统
测试座内置精密定位销，与芯片封装形成刚性限位，确保芯片在振动中无位移。高精度的定位槽确保IC定位及焊盘精确导通。
5.2 侧推技术：水平方向的突破性创新
侧推技术是振动测试座近年的突破性创新，从根本上解决了传统结构对水平方向约束不足的痛点。
（一）侧推的工作原理
侧推装置具有可相对于测试座本体水平移动的侧推元件，以及对该侧推元件施加作用力的施力元件。当芯片放入测试座的芯片测试部时，施力元件对侧推元件施加作用力，使侧推元件的推掣端在侧边方向推动芯片，进而使芯片在芯片测试部中精确定位。
（二）侧推的核心价值
消除水平自由度：侧推元件推动芯片抵接在芯片测试部的内壁上，使芯片在水平方向上难以移动，提升芯片在测试部内的稳定性和定位精度
增强测试一致性：将芯片推向一侧使芯片无法横向位移，从而保证测试的一致性
配合下压形成全方位约束：侧推提供水平约束，下压提供垂直约束，两者结合实现对芯片六个自由度的全面限制
（三）侧推的精密控制
部分先进设计中，侧推机构可将测试芯片向信号输出端平移零点二毫米，实现微米级的精准定位。这种精度控制对于引脚间距仅0.35mm的高密度芯片尤为重要。

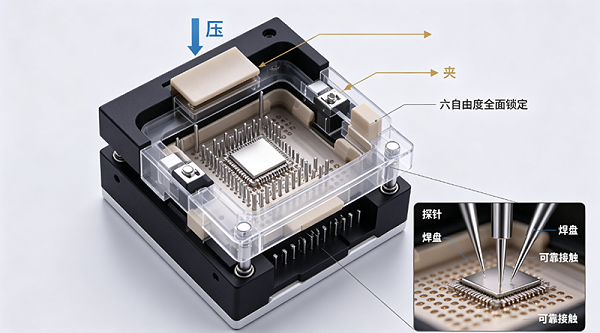

5.3 “压”与“夹”的协同效应

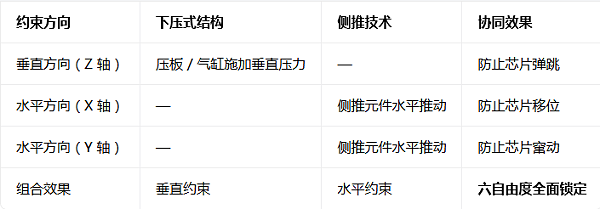

下压式结构与侧推技术的结合，形成了“上压下夹”的双重锁定机制：
这种“压+夹”的设计理念，将芯片在测试座内的固定从单维度的“压住” 升级为多维度的“锁住” ，从根本上解决了振动测试中芯片位移的难题。
六、鸿怡电子新型振动测试座的应用
6.1 材料创新：从源头保障稳定性
鸿怡电子在振动测试座的材料选择上实现了多项突破：
（一）殷钢碳纤维复合基板
采用殷钢碳纤维复合基板，其热膨胀系数与芯片封装精准匹配，在10Hz~2kHz振动区间保持±5μm对位精度，避免测试座自身形变干扰结构缺陷判断。在55℃~155℃的宽温域内保持稳定的对位精度。
（二）高性能座体材料
测试座座体选用特种耐高温LCP工程塑料，配合玻纤增强改性技术，在40℃至180℃的宽温范围内无变形、无开裂，线膨胀系数控制在1.5×10⁻⁵/℃以下，远优于行业普通材料的3×10⁻⁵/℃标准。
6.2 探针技术：振动中的电性连接保障
（一）弹片式探针结构
鸿怡电子的弹片式探针结构设计支持20Grms的随机振动环境，动态接触电阻波动控制在2mΩ以内。探针采用进口铍铜材质，插拔寿命超50万次。
（二）三点定位+预压弹性结构
鸿怡电子创新采用 “三点定位+预压弹性结构” 设计。测试座内置的精密定位销与芯片封装形成刚性限位；探针模块集成碟形弹簧结构，提供恒定的预压力（1.21.5N）。
（三）同轴探针设计
同轴探针设计将寄生电感降至0.1nH以下，支持40GHz高频信号传输。
6.3 结构多样化：适配不同测试场景
鸿怡电子的芯片测试座设计结构多样，包括旋钮翻盖式、翻盖式、下压式（OpenTop）、双扣式等。针对振动测试对稳定性的高要求，可优先采用下压式或双扣式设计结构，确保压合平稳。外壳采用阳极硬氧铝合金材质，表层绝缘耐磨、抗氧化性强。
6.4 典型应用成效
在某新能源汽车驱动芯片的振动测试中，采用传统测试座的良率因振动导致的“假失效”判定而大幅波动。采用鸿怡电子新型振动测试座后，通过 “三点定位+预压弹性结构” 与侧推锁定的双重保障，在102000Hz的振动频率下彻底杜绝了“瞬时脱离”问题，测试良率稳定性得到显著提升。
芯片振动测试座的进化史，本质上是对芯片固定方式不断精益求精的过程。从简单的压合结构到扣手压合，再到当前主流的 “下压式+侧推”双重锁定结构——每一代技术的迭代，都是对振动环境中芯片位移问题的更精准回应。
下压式结构提供了垂直方向的可靠约束，而侧推技术的引入则从根本上解决了传统结构对水平方向约束不足的痛点。两者结合形成的 “压+夹”双重锁定机制，实现了对芯片六个自由度的全面限制，彻底杜绝了振动中的“瞬时脱离”和“水平窜动”问题。
在芯片可靠性要求日益严苛的今天，振动测试座已不再是简单的“连接器”，而是决定振动测试成败的关键环节——从“压住”到“压+夹”，从“单维约束”到“六维锁定”，每一次技术突破都在为芯片的“生死及格线”筑牢防线。
