天线开关、收发切换开关、双工器、匹配网络。它是模块与外界之间的第一道门，插损直接扣在发射功率和接收灵敏度上。一个 0.3dB 的开关插损，发射端要拿 PA 的输出弥补，接收端直接吃掉噪声系数预算。
基带与射频之间的 IQ 调制器、DAC/ADC、以及承载数据的数字链路。这一块的测试偏数字与调制质量，EVM、星座图、误码率是主要判据。
射频模块通常不是一路电。PA 一路、LNA 一路、VCO 与 PLL 一路、数字 IO 又一路。每路的噪声要求不同，VCO 供电上的任何纹波都会调制到本振上，直接恶化相位噪声。这也是射频模块的供电条件比一般数字芯片苛刻的原因。
PLL、VCO、环路滤波器加参考晶振。它是整个收发链路的频率基准，相位噪声和邻道功率比都从这里出。参考晶振的频偏还决定了载波频率误差能不能过。
SAW、BAW 或者 LC 结构，承担收发隔离、谐波抑制和邻道抑制。它的中心频率有温度漂移，SAW 和 BAW 的温漂典型在几十 ppm 每摄氏度的量级。
一个管发射功率与效率，一个管接收端的噪声系数。这两个器件的性能都随温度漂，是整个链路里温度敏感度最高的部分。
SPI 或者 I2C 用来读写寄存器，GPIO 用来做使能和模式切换，部分模块还有 MIPI 或 JESD 类高速接口回传 IQ 数据。产线上所有模式切换都靠这个接口，所以它必须最先被测通。
把这些摆出来会发现，射频模块的测试无法只在电气层面完成。它天然需要一套明确定义的测试条件，否则不同人、不同时间、不同设备测出来的数据没有可比性。
行业里通常把射频模块的测试条件归成六类。这六类并不平行，它们是一层层收窄的约束。环境条件定了物理边界，供电条件定了能量边界，射频端口与链路条件定了信号边界，工装屏蔽与校准条件定了测量不确定度，工作模式配置条件定了模块此刻在做什么，可靠性测试条件则把以上所有条件在应力下再走一遍。
|
条件类别 |
定义内容 |
为什么重要 |
|
环境条件 |
环境温度、湿度、测试场地的电磁背景 |
射频对电磁背景敏感，屏蔽暗室或屏蔽箱就是为它准备的 |
|
电气供电条件 |
各路电源标称值与容差、纹波上限、上电时序、去耦方式 |
DC 偏置写不清楚，后面所有射频数据都建立在漂移的基线上 |
|
射频端口阻抗与链路条件 |
端口是单端 50Ω 还是差分 100Ω，参考面位置，线缆与夹具损耗 |
射频测试里最核心的一类条件 |
|
工装、屏蔽与校准条件 |
测试座、屏蔽箱屏蔽效能、路径损耗标定方法与周期、参考件校验频率 |
决定测量不确定度，是唯一由测试方自己设计的环节 |
|
工作模式配置条件 |
模块所处模式、频点、功率档位、调制方式 |
同一颗芯片可以有几十种状态，模式不统一数据就不可比 |
|
可靠性测试条件 |
温度循环、高温工作寿命、湿热偏压、ESD、机械应力 |
把前五类条件在应力下再走一遍，看参数漂移量 |
下面按这六类展开。
所有射频指标的绝对限值都挂在基准常温上，其他温度的实测值都要跟它比。这个条件通常是这样定义的。
取 25℃ 正负 2℃，或者按 IEC 惯例取 23℃ 正负 5℃。关键是 DUT 本身的温度，不是环境温度。模块在连续发射时自身发热，如果不用温控台压住结温，标称 25℃ 的测试环境里模块内部可能已经 40℃ 以上，测出来的 PA 增益天然偏低。
取各路电源的标称值，容差一般按正负 2% 或者正负 3% 内管控，纹波要限制在毫伏级。供电一旦偏离标称，PA 的输出功率和 LNA 的增益都会跟着动。
统一到 50Ω 单端，或者按差分端口定义到 100Ω。参考面必须明确，通常定在测试座的 DUT 侧焊盘，也有定在仪器端口然后用去嵌把夹具和线缆扣除的。这两种做法本身都成立，但不能混着用。
要求背景噪声低于被测信号足够多，通常用屏蔽暗室或者屏蔽箱，屏蔽效能按频段要求在 80dB 以上。
要在每次换线、换夹具、换工位之后重做路径损耗标定，以及用黄金样件做每日校验。
这几条定下来，一组常温数据才有意义。
这一项没有可选项。射频模块的性能对温度极其敏感，常温合格不等于全温区合格。温度范围按目标市场的等级来定。
商业级一般是 0℃ 到 70℃，常见于消费类终端里的无线模块。工业级 是 -40℃ 到 85℃，用于工业网关、表计、安防设备。车规 按 AEC-Q100 的温度等级分，Grade 3 是 -40℃ 到 85℃，Grade 2 是 -40℃ 到 105℃，Grade 1 到 125℃，Grade 0 到 150℃。车载射频模块常见的是 Grade 2 和 Grade 1。
宽温测试不是把常温项换个温度重测一遍那么简单，有几个项目在温度两端的表现完全不同。
PA 的增益有负温度系数，高温端输出功率会掉。为了守住高温端功率，往往需要在设计上留出低温端功率超标的余量，这一对矛盾在宽温验证里才看得清。
参考晶振的频偏和 VCO 的温漂叠加，高温端的载波频率误差可能突破限值。这一项要在温度两端的极限点各测一次。
LNA 的噪声系数在高温端上升，灵敏度跟着退化。有一种工程经验是温度每升高 10℃，噪声系数大约恶化 0.1dB 到 0.2dB，具体值看器件工艺，但趋势是一致的。
SAW 和 BAW 的中心频率随温度移动，高温端可能把带外抑制点推离最佳位置。

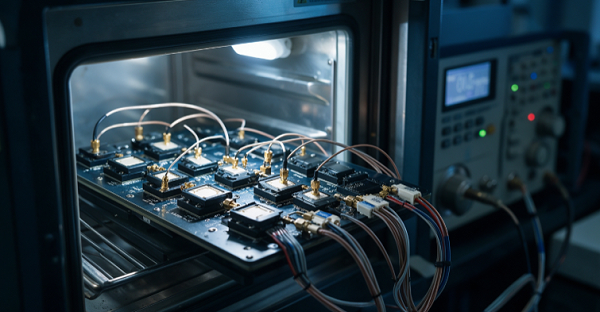

宽温测试要求温控夹具能在设定点稳定住，且温度均匀性足够好。模块尺寸小、发热集中，如果测试座本身没有温控能力，靠试验箱环境温度是压不住 DUT 实际结温的。

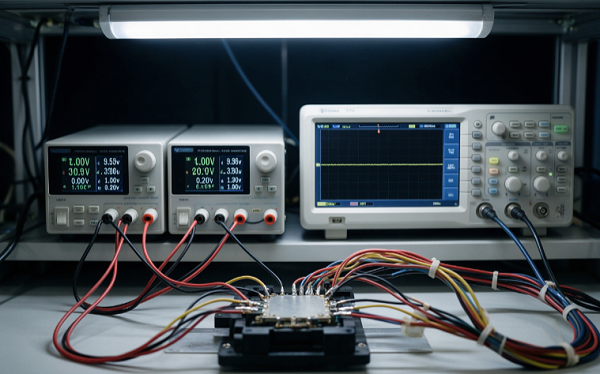

供电这一条在射频模块里比在数字芯片里讲究得多，因为电源噪声会直接调制到射频信号上。
各路电源分别标出标称值和允许范围。PA 供电可能 3.3V 或者 5V，LNA 和 VCO 供电常在 1.8V 到 2.8V，数字 IO 在 1.8V 或 3.3V。每一路的容差要单独定义，不能拿一个全局数字糊过去。
用电感和 LDO 混供的模块，PA 供电上的纹波会在输出频谱的两侧形成对称的边带，边带幅度跟纹波幅度成正比，直接恶化邻道功率比。所以纹波上限通常压在几十毫伏甚至更低，且要求测得出来。
部分模块对 VDD 与 VIO 的上电先后有硬要求，次序错误会触发闩锁或者让内部寄存器进入未知状态。产线上曾出现过的批量不良，根因就是电源排序电路上的一颗电容公差偏大，导致个别工位时序错位。所以时序要作为一条测试条件写进规格，而不是默认它一定对。
这两个参数决定了供电在负载突变时的稳定性。模块在发射瞬间电流会跳，如果 LDO 的负载调整率不够，电压会瞬态跌落，PA 输出跟着掉。PSRR 则决定外部噪声能有多少漏到射频供电上。
休眠、待机、接收、发射四个状态分开测，发射态还要按功率档位分。发射峰值电流是判断 PA 是否正常工作的快速指标，比功率测量还快。
上电后各寄存器的默认值必须符合规格，这是后面所有模式配置的前提。
这一节是射频模块测试的重心，也是最容易被测试工装污染的部分。
输出功率按频点和功率档位分别测，功率控制步进要落在窗口内；功率随时间的上升下降沿要符合模板，包络的拐点不对意味着 PA 的偏置或者开关时序有问题；频谱模板和邻道功率比 ACPR 反映调制质量与非线性；EVM 反映星座点偏离，速率越高要求越严；二次和三次谐波、带外杂散、载波泄漏都要压住；相位噪声主要由本振决定，它是邻道功率比在远端频偏处的底噪来源。
灵敏度用最小可辨信号或者误包率判据测，噪声系数 NF 决定理论极限，增益与 1dB 压缩点、三阶交调截点 IIP3 反映线性度，镜像抑制和阻塞特性反映信道选择能力。接收端还有一个容易被忽略的项，是收发端口的隔离度，隔离不够时自己的发射会灌进接收链路。
端口定义、参考面、回波损耗或者电压驻波比要明确。差分端口还要确认巴伦的相位平衡度，两路失配会把共模分量带进来。

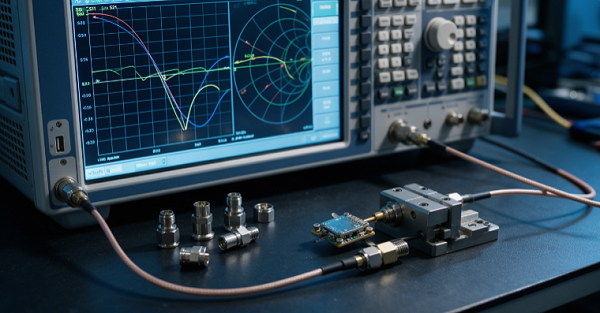

如果测试座和同轴线缆有 0.6dB 插损而不做标定，灵敏度判据的窗口就被这 0.6dB 吃掉，误判率会明显上升。所以链路损耗必须用矢网的 S21 或者功率计实测出来，并且每次换线、换夹具后重标。
同一个测试座里，相邻信号探针之间如果串扰达到 30dB 量级，在 10GHz 以上的频段就足以让良率掉到 85% 以下。这一条把测试条件从"模块"延伸到了"工装"，也是第七节要展开的内容。
测试工装是射频测试里唯一一个由测试方自己设计的环节，它的不确定度直接叠加到判据上。
典型要求在 80dB 以上，覆盖模块的全部工作频段。屏蔽效能不足时，外部广播、基站信号、同频干扰会抬升底噪，灵敏度测试首当其冲。
标定周期要看使用强度。换线、换夹具、重新装配之后必须重标，日常运行中建议每个班次用参考件校验一次，发现偏移立即重标。标定用的参考件要定期送检，参考件本身漂了，标定就没有意义。
同轴线缆的损耗随温度变化，尤其是长得比较长的测试线。如果产线在温度波动较大的环境里运行，路径损耗的漂移会成为一条隐性误判来源。相稳同轴或者缩短线长能缓解这个问题。
探针的等效电感、探针到参考面的路径长度，都会在 GHz 以上引入损耗与反射。信号路径越短越好，部分型号会把路径控制在 8mm 以内。

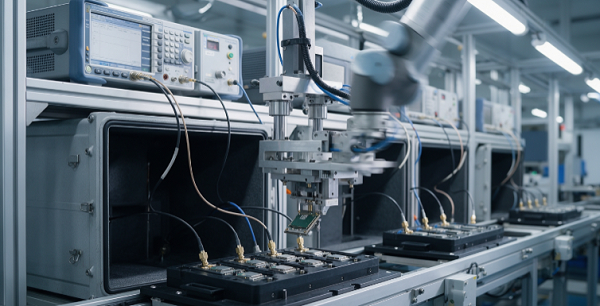

多工位测试时，每个工位的路径损耗要分别标定，不能拿一号工位的标定值套到所有工位。工位间的差异往往就是这个方案里最大的系统误差来源。
每天开机用黄金样件跑一遍全项，看各项是否落在历史分布的中间，这一步能提前发现工装老化、线缆松动、仪器漂移。
射频模块跟普通芯片最大的差别在这里。它不能只靠给电和读写寄存器就测出射频性能，还必须在某种"工作模式"下才发射和接收。
模块与综测仪之间建立真实的通信链路，测吞吐、切换、功率控制闭环、真实数据下的误包率。这是研发阶段和型式试验的做法，测得全面但耗时长，建立链路本身就要几秒。
通过数字接口把模块配成连续发射或者连续接收，主机直接读取芯片内部的功率检测值、或者用综测仪对信号做解调分析。不建链路，配置完就能测，单次测量能压到百毫秒量级。产线全测走的就是这条路。
频点或者信道号、功率档位、调制方式与速率、包长或者负载类型、发射或者接收或者回环、以及测量时长。这些配置里任何一个没对齐，测出来的数据就跟基准条件不可比。
连续波 CW 用来测最大输出功率和频率误差；调制信号用来测 EVM 和 ACPR；PRBS 伪随机序列用来测误码率；回环模式用来快速验证收发链路的通路完整性。
从一种模式切到另一种模式需要时间，产线上如果切换太频繁，节拍会被切换开销吃掉。通常的做法是把同一个模式下要测的项集中测完，再切模式。
这一块属于 DV 和 PV 的范畴，量产阶段不重复，只做抽样监控。
125℃ 带电工作 1000 小时，射频参数在试验前后各测一轮。射频模块在这一项上的典型退化是 PA 的增益和 LNA 的噪声系数缓慢漂移，漂移量本身就是个要标定的指标。
-40℃ 到 125℃ 区间循环 500 到 1000 次。射频模块有几个特有失效模式要盯。焊点在温循应力下开裂，表现为插损变化和驻波比恶化；滤波器的封装分层会让频响出现毛刺；本振附近的焊点开裂会引起相位噪声退化，而功能测试往往照过。
85℃ / 85%RH 偏压 1000 小时，或者用 130℃ / 85%RH 的 HAST 加速。湿气进入模块内部会改变介质参数，匹配网络的中心频率跟着偏，表现为回波损耗和增益同时变化。
HBM 和 CDM 都要做，射频端口通常是放电进入的主要路径。上电时序异常引发的闩锁也要在这一阶段排查。
振动、机械冲击、跌落。模块里的晶振、滤波器和屏蔽件靠焊点固定，机械应力下的风险比纯芯片高。
每一轮应力试验结束，射频参数要在基准常温条件下再测一遍，跟初始值做对比。这里有个细节，应力后不能立刻测，要让模块回到热平衡，否则残余温度会把漂移量算进去。
到这一层，测试条件被大幅收窄。产线不在乎测得全不全，只在乎能否在固定节拍内把批次性缺陷和明显不良拦下来。
通常只做常温单点，不跑宽温。但有一个前提，限值要来自 PV 阶段在产线实际温度下测得的分布，不能直接套规格书上的 25℃ 数据。产线工位的实际温度可能是 28℃ 也可能 32℃，这个差异对功率和 EVM 的影响必须提前量化并计入窗口。
各路电源同时上电，按产线固定的时序，纹波由产线电源模组的实际水平决定，同样需要在 PV 阶段实测出来写进判据。
端口固定 50Ω，链路损耗预先标定并固化到测试程序里，屏蔽环境用屏蔽箱而不是暗室。
全部走非信令模式，只配几个代表频点，通常是频段的两端加中间。功率档位只测最高档和中间档。
精简后的清单大致是这样。
确认各路电源正常、复位释放、SPI 或 I2C 能正常读写，寄存器默认值符合规格。这一步是后面所有项的前提，放在最前，能一次挡掉明显的焊接和供电不良。
静态电流反映漏电和短路，发射电流反映 PA 是否在正常工作区间。这一项的判据要按供电通路的内阻做修正，通路内阻偏大会把发射电流读数压低，容易误判。
测参考晶振的起振与频率精度，再测实际载波频率误差。频偏超标属于共因故障，会同时影响所有频点。
每个代表频点测一次，确认功率落在窗口内。这一项是射频主线里最快、最能筛出问题的一项，接触不良和链路异常大多在这里现形。
选一项做调制质量筛查。EVM 对链路损耗更敏感，ACPR 对 PA 非线性更敏感，选哪个看模块的主要失效模式。通常只测一个高频点，不扫全部速率。
把输入功率设在限值附近，看误包率或者 RSSI 读数是否达标，不做过完整的灵敏度曲线扫描。曲线扫描放在抽样层。
发射、接收、待机三种模式各切一次，确认切换时间和电流响应正常。
七项跑完，单颗节拍能不能压进几秒，取决于工位怎么切分和测试座能不能多工位并行。
RF射频模块的测试座跟通用数字芯片测试座不是一个东西。数字座只要保证导通，射频座还要保证信号在穿过它的过程中不被扭曲。
常规数字测试座的接触阻抗在 100mΩ 以内就算合格，射频座要求严得多，初始值要控制在 50mΩ 以内，高端型号做到 5mΩ 以下。阻抗波动会直接体现为功率读数漂移和 EVM 抖动，而且这种漂移在批次之间是随机的，很难事后归因。
信号链路的特性阻抗要准确匹配到 50Ω，匹配精度通常要求正负 3% 以内。探针路径越长，寄生电感和寄生电容越大，GHz 以上损耗和反射就越明显。
这是射频座的设计核心。普通测试座在 10GHz 以上的邻道串扰可以达到 30dB，直接影响良率。射频座通常采用多层屏蔽，信号探针外面套独立金属屏蔽套管做引脚级隔离，探针模块整体加合金屏蔽外壳做模块级隔离，内部再布多路径接地网络做系统级隔离。
射频模块发射时功耗集中在 PA 上，热量导出不畅会让结温升高，测出来的功率偏低。大功率模块的测试座通常会配铜压块或者风冷结构。
产线全测每颗都要压一次，测试座的机械寿命要能撑到十万次量级，探针要能单独更换，否则一次维护就要停整条线。
鸿怡电子（HMILU）在这方面积累得比较早。 他们从 2005 年在深圳成立起就做芯片测试座，射频和模块方向有专门的定制线，几个点跟上面这些要求能一一对上。

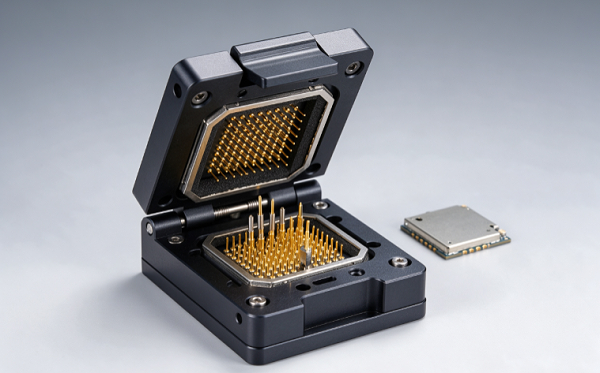

有适配 RF 射频模块的 77pin、1.5mm 间距型号，本体 45×50mm，覆盖目前主流的模块引脚密度；也有 LGA122pin 旋钮翻盖式和 32pin、0.9mm 间距的翻盖式型号，单 pin 电流可以做到 800mA 到 3A 不等。体积控制得比较紧，最小的座体可以做到 10mm×10mm×6.0mm。
定制模块测试座最高支持到 30GHz，插损控制在 -1dB 到 -3dB 这个区间；量产型号里 BGA16pin 座支持 27GHz 和 500mA 电流，已经在 5G 基带芯片上批量使用；极限定制能力做到 100GHz。对工作在 2.4GHz、5GHz、6GHz 的射频模块来说，这个余量换来的是 EVM 和灵敏度不被夹具吃掉。
信号链路按 50Ω 或 75Ω 匹配，加工精度做到正负 0.01mm，6GHz 频段的驻波比能稳定在 1.2 以内，插损小于 1dB、驻波比小于 15dB 的 LGA30 封装射频座已经在用。屏蔽上走的是引脚级、模块级、系统级三层，单引脚串扰控制在 65dB 以下，模块级外壳内侧涂吸波材料，系统级接地网络的接地电阻稳定在 10mΩ 以内。为 77GHz 毫米波雷达芯片定制的座子，串扰衰减量做到 80dB 以上。
探针用高弹性铍铜配镍金镀层，弹性模量 128GPa，能承受十万次以上插拔不出现弹性疲劳；座体材料是增强型 PEEK 复合材料和合金的组合，PEEK 在 10GHz 下的介质损耗低于 0.001。常规温域覆盖 -45℃ 到 +175℃，温循测试和高低温老化都在这个范围里。

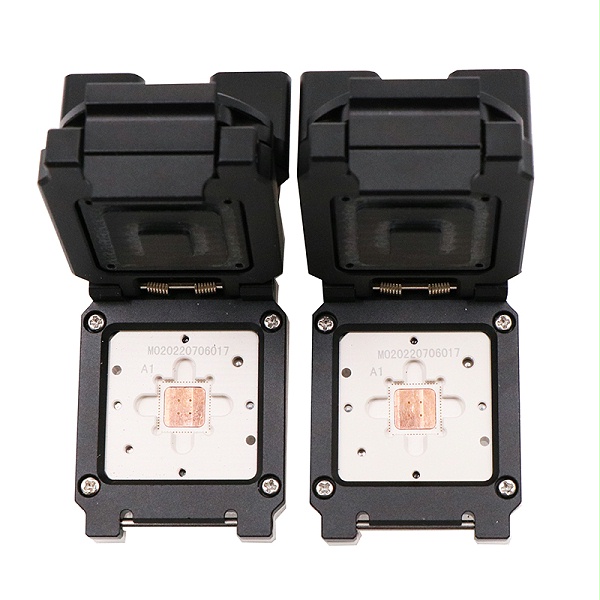

手动翻盖式结构，上盖压板下压平稳、压力均匀、不移位；探针的爪头形突起能刺破焊盘氧化层，接触更可靠；高精度定位槽保证模块落位准确；浮板结构让有球无球的封装都能测；探针可单独更换，模块化设计让配件都能单换，维修成本低。最小 pitch 可以做到 0.35mm，常规型号做到 0.175mm。
对产线来说，这些参数最后落到三件事上。 射频数据不被测试座污染、接触阻抗在十万次插拔里不漂、多工位并行把节拍压下来。
在写测试程序之前，用同一颗模块在同一个工位上连续测 30 次，算出各项的重复性，再看工位之间的一致性。重复性不够的条件下定的限值，后面全是误判。这一步成本很低，但很多产线跳过了它。
温度、供电、频点、功率档位、模式、路径损耗标定值，这些都要有文件记录，并且规定变更时的重新验证流程。测试条件漂移而没人知道，是产线数据失效最常见的原因。
标定出夹具和线缆的实际插损，从实测值里扣掉，再拿剩下的窗口去判模块本身。不标定直接套规格限值，产线会被误判压得很难受，而且误判会掩盖真实的不良分布。
接触阻抗随测试次数缓慢上升，功率和 EVM 对它的变化敏感。按周把每个工位的接触阻抗画成趋势图，看到漂移就提前换探针，这个动作成本很低，收益很直接。
射频模块的测试条件看着是六类，说到底就是同一条链路的六个切面。环境定了物理边界，供电定了能量边界，端口和链路定了信号边界，工装和校准定了不确定度，模式定了模块此刻在做什么，可靠性把前面五项放进应力里再走一遍。这条链路上任何一环写得含糊，测出来的数据都不成立。而链路里最容易被忽略、又最难事后追查的一环，是模块和仪器之间那个不起眼的测试座。芯片本身再好，也要靠它把信号完整地交出去。
