半导体芯片向微型化、高集成化、长寿命方向快速迭代，终端设备对芯片环境适应性与长期可靠性的要求持续升级。HAST（高加速温湿度应力测试）作为半导体行业核心可靠性验证手段，通过高温、高压、高湿的耦合应力环境，快速加速芯片封装及内部结构的潜在缺陷暴露，可在短周期内模拟芯片长期服役的老化失效过程，是替代传统温湿度测试、高效筛查芯片早期失效的关键测试方案。相较于常规湿热测试，HAST测试应力强度更高、失效诱发效率更强，能够精准捕捉芯片封装分层、金属腐蚀、漏电异常等隐性失效问题，广泛应用于消费电子、汽车电子、工业控制等核心领域。

一、HAST测试核心原理与失效底层机理

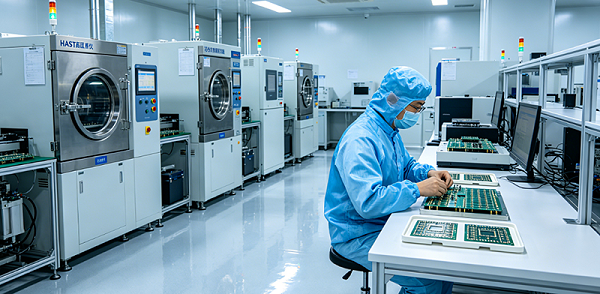

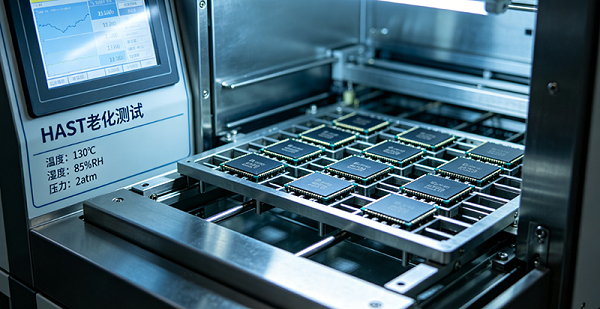

HAST测试严格遵循JEDEC JESD22-A110E.01行业标准，核心原理是通过密闭腔体营造高温、高压、饱和高湿的极端环境，打破常规环境下水汽的渗透极限，强制水汽快速穿透芯片封装材料、界面缝隙及微小缺陷，配合持续电气偏压，加速芯片内部物理、化学反应进程，快速诱发潜在失效，以此评估芯片在湿热工况下的长期服役可靠性。该测试可将数年的自然老化失效过程压缩至数十小时，大幅提升芯片可靠性验证效率。

从失效底层机理来看，HAST测试的应力耦合效应主要触发两类失效反应：一是物理结构失效，高压水汽持续渗透会导致封装材料吸湿膨胀，破坏塑封料、芯片晶圆、引脚框架之间的粘附力，引发分层、开裂、爆米花效应等结构损伤；二是电化学失效，水汽携带环境离子污染物渗入芯片内部，在电气偏压作用下形成导电水膜，诱发金属互连层腐蚀、离子迁移、枝晶生长，最终导致漏电、断路、短路等电气性能失效，是芯片湿热失效的核心诱因。

二、芯片HAST测试典型失效模式及特征

基于大量工程测试数据总结，芯片在HAST应力环境下的失效模式具有极强的规律性，主要集中在封装结构、金属电路、绝缘性能三大维度，各类失效的表现特征与诱发原因如下：

1. 封装界面分层与开裂

该失效为塑封芯片最常见的HAST失效模式。高温高湿环境下，水汽持续聚集在芯片晶圆与塑封料（EMC）、基板与封装层、引脚框架与填充料的界面处，逐步弱化界面粘附力，同时封装材料与硅基底、金属引脚的热膨胀系数差异，会在高温应力下产生交变内应力，最终引发界面分层、封装边角开裂。严重时会出现“爆米花效应”，即封装内部水汽高温汽化膨胀，直接撑裂封装体。该失效会导致芯片气密性失效，后续持续受潮加速内部器件损坏，通过超声波扫描（C-SAM）可清晰观测分层区域。

2. 金属结构电化学腐蚀与迁移

芯片内部铝互连、铜布线、金键合丝等金属结构，在HAST高湿、偏压、离子污染耦合环境下极易发生电化学腐蚀。水汽形成的导电通路会降低金属界面绝缘性能，卤素、钠钾等残留离子会加速金属氧化溶解，引发铝互连断路、铜布线迁移、键合丝腐蚀断裂等问题。部分工况下会出现金属枝晶生长，枝晶延伸至相邻引脚会造成引脚短路，直接导致芯片电气功能失效，是汽车、工业高可靠芯片的重点失效风险点。

3. 电气性能异常（漏电增大、功能漂移）

水汽渗入芯片钝化层与介质层后，会改变绝缘介质的介电常数，形成微导电通道，导致芯片漏电流持续增大、击穿电压下降、工作参数漂移。轻度失效表现为芯片功耗异常、稳定性下降，重度失效会出现通电短路、功能失灵、无法正常启动。该失效属于隐性失效，无明显物理损伤，需通过高精度电气测试设备结合老化监测系统才能精准捕捉。

4. 焊点与键合界面失效

芯片焊点、键合点属于应力集中薄弱区域，HAST高温湿热应力会加剧焊点合金层老化、氧化，引发焊点虚焊、开裂、脱落；同时界面水汽会导致键合点附着力下降，出现键合丝脱落、剥离失效，直接造成芯片电路开路，彻底丧失工作能力。

三、HAST测试核心应用场景及场景化失效特征

不同终端场景的温湿度工况、负载强度、服役寿命差异极大，芯片的失效诱因和失效侧重点也截然不同，需针对性开展HAST测试验证，精准匹配场景可靠性要求。

1. 消费电子场景

消费电子涵盖智能手机、平板、智能穿戴、家用数码设备等，终端工况特点为常温工作为主、温湿度波动适中，但设备密闭性差、易受潮凝露，产品迭代快、测试周期要求短，核心需求是快速筛查批量生产中的早期失效芯片，控制量产不良率。

该场景芯片以轻薄化塑封封装为主，核心失效模式集中在轻微封装分层、表面漏电、引脚微腐蚀。日常使用中的环境湿气、手部汗液离子渗入，叠加设备工作发热，易诱发芯片表层电路腐蚀、绝缘性能下降，导致设备死机、触控失灵、待机功耗过高等问题。此类场景无需极致严苛的长时应力测试，重点通过短周期HAST测试快速剔除隐性不良品，保障批量产品稳定性。

2. 汽车电子场景

汽车电子芯片涵盖车载主控、电源管理、传感器、车载通信芯片等，服役工况极为严苛，需承受-40℃~150℃宽温波动、机舱高湿凝露、振动冲击、长期通电偏压，且整车服役寿命要求10-15年，属于高可靠、长寿命应用场景，需完全遵循AEC-Q101车规测试体系。

该场景芯片失效风险最高，典型失效模式为金属布线腐蚀、键合点开裂、高压漏电、封装大面积分层。车载昼夜温差大易引发封装内部凝露，长期通电偏压会加速电化学腐蚀，振动与湿热耦合应力会加剧焊点、键合点疲劳失效，轻则导致车载传感器数据漂移、中控卡顿，重则引发车载电路短路、功能瘫痪，直接影响行车安全。因此汽车电子芯片HAST测试应力强度、测试时长、精度要求均远高于消费电子。

3. 工业控制场景

工业控制场景包括工业PLC、伺服驱动、工控主板、智能传感设备等，设备多部署在车间、户外、工矿等复杂环境，长期处于高温、高湿、粉尘、持续满负载工作状态，服役周期长达15-20年，对芯片结构稳定性和电气耐久性要求极高。

该场景芯片以功率芯片、高集成工控芯片为主，封装体积更大、功率密度更高，核心失效模式为封装深层分层、功率电极腐蚀、大电流漏电失效、介质层老化击穿。长期高温高湿满负载工况下，水汽持续渗透至芯片封装深层与功率器件界面，叠加大电流热应力，极易导致封装分层扩大、功率电极氧化腐蚀，最终引发芯片过热宕机、击穿烧毁，造成工业设备停机故障。

四、基于芯片封装类型的HAST测试标准与条件选型

芯片封装结构直接决定水汽渗透路径、应力耐受能力和失效风险点位，是HAST测试标准选用、测试条件设定的核心依据。行业主流依据JEDEC JESD22-A110标准，结合塑封、贴片、功率封装、球栅阵列等不同封装类型，制定差异化测试方案，具体选型规则如下：

1. 塑封贴片封装（SOP、SOIC、QFP、QFN）

此类封装广泛应用于消费电子、普通工控芯片，封装轻薄、塑封料占比高、水汽渗透速度快，结构抗湿热应力能力较弱。测试标准采用JEDEC JESD22-A110常规等级，基础测试条件：温度110℃、湿度85%RH、常压偏压、测试时长48-96h；消费电子短周期筛查可采用48h精简测试，工业级贴片芯片需延长至96h。重点监测封装分层、引脚腐蚀、轻微漏电失效。

2. 球栅阵列封装（BGA、PBGA、FBGA）

BGA类封装为多层基板结构，界面层级多、缝隙复杂，水汽易在基板与封装层、焊球界面聚集，极易引发分层、焊球脱落、爆米花失效，多用于高端消费电子、车载主控芯片。测试标准执行JEDEC JESD22-A110高压强化等级，测试条件：温度121℃、湿度100%RH饱和湿态、0.1MPa加压、持续电气偏压、测试时长96h。测试后需通过C-SAM扫描检测分层情况，同步检测焊球导通性能。

3. 功率器件封装（TO220、TO247、IGBT封装）

TO系列、IGBT功率封装多用于汽车电子、工业控制功率芯片，芯片功率密度大、电极裸露面积广、散热结构复杂，湿热环境下电极腐蚀、介质击穿风险极高。测试标准结合JEDEC JESD22-A110与AEC-Q101车规标准，采用严苛工况条件：温度130-135℃、湿度85%-100%RH、高压耦合、满负载偏压、测试时长96-168h，同时匹配大电流、高电压工况监测，重点筛查电极腐蚀、大电流漏电、封装开裂失效。

4. 超薄微型封装（WLCSP、DFN）

微型超薄封装多用于智能穿戴、小型传感设备，封装厚度极小、无厚重塑封保护，水汽渗透速度最快，结构抗应力能力最弱。测试采用JEDEC标准精简强化方案：温度110℃、100%RH饱和湿度、短时加压、测试时长48h，重点快速筛查表层电路腐蚀、绝缘失效问题，适配轻薄化芯片快速可靠性验证需求。

五、工程应用案例：鸿怡电子HAST测试座+老化板协同测试方案

在芯片HAST量产测试与可靠性验证中，测试治具的稳定性、精准度直接决定测试数据有效性和失效筛查准确性。传统测试方案存在接触不良、温场不均、信号失真、多工位兼容性差等问题，易导致误判、漏判，影响失效分析精度。鸿怡电子基于多品类芯片封装特性与HAST严苛测试工况，打造了HAST老化测试座+定制老化板一体化测试解决方案，已广泛应用于消费、汽车、工业芯片的HAST可靠性测试，解决了行业多项测试痛点。

1. 方案核心设计优势

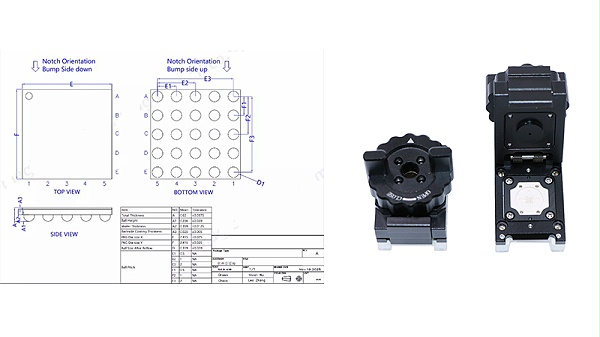

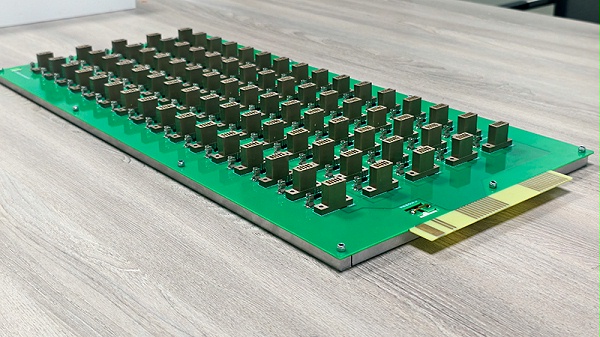

该一体化方案实现了“承载-连接-应力传导-数据监测”全流程闭环测试。老化板作为核心承载母体，采用殷钢-碳纤维复合基板材质，具备耐高温、低形变、热稳定性强的特性，可在135℃高温高压高湿工况下长期稳定工作，杜绝基板形变导致的接触失效；板载集成高精度电压、温度、电流监测模块，支持±0.1%电压精度、±1℃温控精度，可实时捕捉芯片漏电、参数漂移等隐性失效数据。配套的定制化HAST老化测试座采用高耐久探针结构，探针插拔寿命超50万次，适配批量量产测试，同时针对不同封装芯片优化限位结构，彻底解决微型芯片偏移、功率芯片接触不良的问题。

2. 多场景落地应用效果

在消费电子BGA芯片测试场景中，该方案适配FBGA、PBGA等高端主控芯片，通过高压饱和湿态工况下的稳定连接，精准复现封装分层、焊球微开裂等隐性失效，48-96h短周期测试即可完成批量芯片可靠性筛查，测试误判率降低90%以上，大幅提升消费芯片量产测试效率。

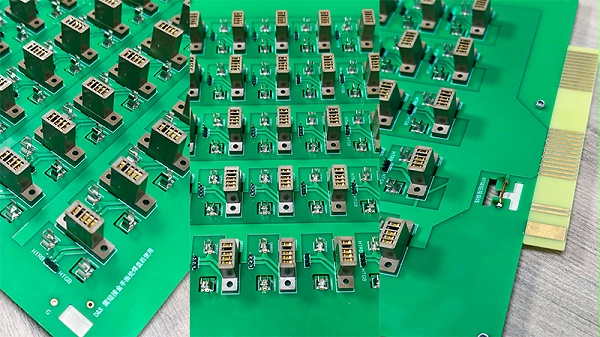

在汽车电子TO220/TO247功率芯片测试中，定制老化板匹配车规级HAST测试标准，支持1300V高压、1A大电流负载工况，可模拟车载15年长期湿热老化应力，精准诱发并筛查功率电极腐蚀、高压漏电失效，助力芯片顺利通过AEC-Q101车规认证，保障车载芯片长期服役稳定性。

在工业控制IGBT芯片测试场景中，多工位一体化测试方案可同时实现32颗芯片并行老化测试，集成漏电流实时监测功能，精准捕捉工业芯片长期湿热负载下的封装深层分层、介质老化击穿等失效问题，有效提升工业芯片可靠性，将设备长期故障风险降低20%以上。

3. 方案核心价值

相较于传统测试方案，鸿怡电子HAST测试座与老化板的协同设计，完美适配不同封装、不同场景芯片的差异化HAST测试需求，解决了高温高压高湿极端工况下的信号失真、热分布不均、接触不稳定等核心痛点，实现了失效问题精准定位、测试数据可追溯、批量测试高效落地，为芯片HAST失效分析、可靠性整改、产品迭代优化提供了精准的测试数据支撑。

HAST测试作为芯片湿热可靠性验证的核心手段，其失效模式与芯片封装结构、应用场景工况高度绑定：消费电子侧重表层受潮漏电、轻微分层失效，汽车电子侧重金属腐蚀、键合焊点失效，工业控制侧重深层封装分层、功率器件击穿失效。在测试落地过程中，需严格依据芯片封装类型匹配JEDEC、车规等对应标准，设定差异化温湿度、压力、时长与电气偏压条件，避免测试标准错配导致的失效漏判、误判。

针对HAST测试失效芯片可从三方面优化整改：一是封装材料优化，选用低吸湿率、高粘附力塑封料，提升封装界面结合强度，减少水汽渗透；二是制程工艺优化，降低芯片封装、焊接过程中的离子残留与界面缺陷，从源头规避电化学失效风险；三是测试方案优化，采用高精度一体化测试治具，精准复现失效工况，保障失效分析的准确性与整改有效性。未来随着高端芯片可靠性要求持续升级，场景化、封装定制化的HAST测试方案将成为半导体可靠性测试的主流发展方向。
