一、可靠性测试的核心意义 —— 从 “能工作” 到 “长期稳定工作”

芯片在实际应用中需面对高温、高湿、高压等极端工况（如车规芯片需耐受 150℃高温，工业芯片需抵抗 95% 高湿），而早期制造缺陷（如晶圆杂质、键合虚焊）可能在常规测试中隐匿，却在长期应力下爆发失效。HTRB、HTGB、H3TRB、HAST、HTOL 作为五大核心高温相关可靠性测试，其本质是通过 “加速应力模拟” 提前激发潜在缺陷，筛选出可靠芯片。而 IC 老化板作为 “芯片与测试系统的唯一接口”，需精准匹配不同测试的应力条件（温度、湿度、偏压），确保测试数据真实有效 —— 若老化板耐温不足、绝缘性差，轻则导致测试误差，重则烧毁芯片或测试设备。

二、五大核心可靠性测试：特点区别、应用场景与关键测试项

五大测试虽均以 “高温” 为基础应力，但在偏压类型、湿度条件、测试目的上差异显著，需通过精准定位适配不同芯片类型与应用场景。下表先明确核心区别，再分述每种测试的细节：

测试名称 核心应力条件 测试目的 适用芯片类型 典型标准 核心特点（与其他测试区别）

HTOL（高温工作寿命） 高温（85℃/125℃/150℃）+ 额定工作电压 / 电流 模拟实际工作状态，验证长期寿命 全品类芯片（MCU、SoC、功率器件） JEDEC JESD22-A108 带 “工作负载”，最贴近实际应用场景，测试周期最长（1000-10000h）

HTRB（高温反向偏压） 高温（125℃/150℃）+ 反向高压（额定电压 1.2-1.5 倍） 筛查 PN 结缺陷（如漏电、击穿） 功率器件（SiC/MOSFET、二极管） JEDEC JESD22-A104 仅加 “反向偏压”，无工作电流，侧重半导体结可靠性

HTGB（高温栅偏压） 高温（125℃/175℃）+ 栅极偏压（正向 / 反向） 验证栅极氧化层稳定性（防击穿 / 漏电） 场效应器件（MOSFET、IGBT） JEDEC JESD22-A106 针对 “栅极” 专项测试，避免栅氧层早期失效（如热载流子注入）

H3TRB（高湿高温反向偏压） 高温（85℃）+ 高湿（85% RH）+ 反向偏压 模拟高湿环境下的结可靠性 车规 / 户外芯片（车载 MCU、传感器） AEC-Q100（车规） 比 HTRB 多 “高湿” 应力，侧重封装密封性与抗水汽腐蚀

HAST（高加速应力测试） 高温（105℃/121℃）+ 高湿（85% RH/100% RH）+ 偏压（正向 / 反向） 短时间内加速失效，快速筛查缺陷 消费电子 / 工业芯片（手机 SoC、物联网模块） JEDEC JESD22-A110 应力最严苛（高温高湿叠加），测试周期最短（48-100h），替代传统 THB 测试

（一）HTOL（高温工作寿命测试）：最贴近实际应用的 “长期考核”

核心特点：需给芯片施加 “额定工作电压 + 负载电流”，模拟芯片正常工作状态（如 CPU 运行指令、功率器件导通），测试周期通常为 1000-10000h（车规芯片需 1000h，航天芯片需 10000h），是可靠性测试中 “最全面的长期验证”。

应用场景：所有类型芯片的出厂前可靠性筛查，尤其适用于对寿命要求高的场景 —— 如车规 MCU（需满足 15 年 / 20 万公里寿命）、工业 PLC（需 10 万小时稳定工作）。

关键测试项：

动态参数监测：工作电流（Icc）波动≤10%、开关速度（tr/tf）变化≤20%；

功能完整性：每 100h 执行一次全功能测试，指令执行正确率≥99.999%；

失效判断：若出现参数超规、功能中断或芯片烧毁，判定为失效。

IC 老化板需求：需支持大电流传输（如 50-500A，适配功率器件）、低接触阻抗（≤20mΩ，避免额外压降影响工作状态）、长期耐温（≥180℃，应对 150℃测试温度 + 自身发热）。

（二）HTRB（高温反向偏压测试）：功率器件的 “结可靠性专项”

核心特点：仅对芯片 PN 结施加 “反向高压”（通常为额定击穿电压的 80%-90%），无正向工作电流，专注筛查 PN 结的潜在缺陷（如晶格缺陷、表面漏电通道），测试周期 1000-2000h。

应用场景：以 PN 结为核心的功率器件，如 SiC 二极管（新能源汽车逆变器）、MOSFET（光伏逆变器）、IGBT（工业变频器），避免反向偏压下的 “软击穿” 或漏电流超标。

关键测试项：

反向漏电流（Irr）：测试过程中 Irr 需≤规格书上限（如 SiC 二极管≤1μA@1200V），且无明显上升趋势；

击穿电压（BV）：测试前后 BV 变化≤5%；

绝缘性能：芯片本体与引脚间绝缘阻抗≥1000MΩ@500V DC。

IC 老化板需求：高绝缘性能（≥2000MΩ@500V DC，防止高压漏电）、耐高压设计（支持 3000V 以上反向偏压，适配 SiC 器件）、防电弧结构（避免高压下空气击穿）。

（三）HTGB（高温栅偏压测试）：场效应器件的 “栅氧层守护”

核心特点：针对 MOSFET、IGBT 等场效应器件的 “栅极氧化层”，施加正向或反向栅偏压（如 Vgs=±12V），结合高温环境，筛查栅氧层缺陷（如氧化层针孔、电荷俘获），测试周期 1000h。

应用场景：所有含栅极结构的器件，如车载 MOSFET（电机驱动）、射频 GaN HEMT（5G 基站功放），避免栅氧层击穿导致的器件失效（如栅极短路）。

关键测试项：

栅极漏电流（Igss）：正向 / 反向偏压下 Igss≤1nA（避免栅极漏电导致功耗上升）；

阈值电压（Vth）：测试前后 Vth 变化≤10%（防止栅氧层电荷俘获导致性能漂移）；

栅极击穿电压（BVgs）：无击穿现象，且 BVgs≥规格书值（如≥±20V）。

IC 老化板需求：低栅极漏电流（自身 Ig≤0.1nA，避免干扰测试）、精准偏压控制（电压波动≤±0.5%）、耐温≥180℃（适配 175℃测试温度）。

（四）H3TRB（高湿高温反向偏压测试）：车规 / 户外芯片的 “抗湿专项”

核心特点：在 HTRB 基础上增加 “85% RH 高湿” 应力，模拟车载（发动机舱高湿）、户外（雨天 / 雾天）等潮湿环境，测试周期 1000h，重点验证封装密封性与芯片抗水汽腐蚀能力。

应用场景：车规芯片（如车载雷达芯片、发动机控制 MCU）、户外传感器（如气象站温湿度传感器）、工业户外设备（如光伏逆变器），避免水汽侵入导致的引脚腐蚀或内部短路。

关键测试项：

反向漏电流（Irr）：高湿环境下 Irr 增长≤50%，且测试后恢复至初始值；

封装密封性：无水汽侵入痕迹（通过染色测试验证）；

引脚腐蚀：测试后引脚镀层腐蚀面积≤5%。

IC 老化板需求：防腐蚀材质（如 LCP + 镀金触点，抵抗高湿氧化）、密封结构（避免老化板自身吸潮影响测试）、绝缘阻抗稳定性（85℃/85% RH 下≥1500MΩ@500V DC）。

（五）HAST（高加速应力测试）：消费电子的 “快速失效筛查”

核心特点：采用 “高温（105℃/121℃）+ 饱和高湿（100% RH）+ 偏压” 的极端组合，通过高应力加速缺陷暴露，测试周期仅 48-100h（是 HTOL 的 1/10），快速验证芯片抗恶劣环境能力。

应用场景：消费电子芯片（如手机 SoC、TWS 耳机芯片）、物联网模块（如智能家居传感器），缩短研发周期与量产筛查时间，降低测试成本。

关键测试项：

功能完整性：测试后芯片全功能正常，无逻辑错误；

参数漂移：静态电流（Iq）、工作电压（Vdd）变化≤10%；

焊点可靠性：BGA/CSP 封装的焊点无开裂（通过 X 射线检测）。

IC 老化板需求：耐高温高湿（≥130℃/100% RH，适配 121℃测试）、低吸湿性（吸水率≤0.1%，避免自身形变）、快速散热设计（测试后快速降温，防止冷凝水损坏芯片）。

三、IC 老化板的核心作用：五大测试的 “可靠性桥梁”

IC 老化板并非简单的 “连接载体”，而是需根据不同测试的应力需求，实现 “环境适配、电气精准、长期稳定” 三大核心功能，其性能直接决定测试数据的可信度：

环境适配：耐受高温（-60℃~200℃）、高湿（85% RH~100% RH）、高压（3000V+），避免自身材质老化或性能退化影响测试；

电气精准：低接触阻抗（≤20mΩ）确保电流 / 电压传输无偏差，高绝缘性（≥1500MΩ）防止漏电干扰，低寄生参数（电感≤5nH、电容≤1pF）避免信号畸变；

长期稳定：机械寿命≥1000h（适配 HTOL/HTRB 的长周期测试），触点耐磨损（镀金层≥5μm）、抗腐蚀（适配 HAST/H3TRB 的高湿环境）。

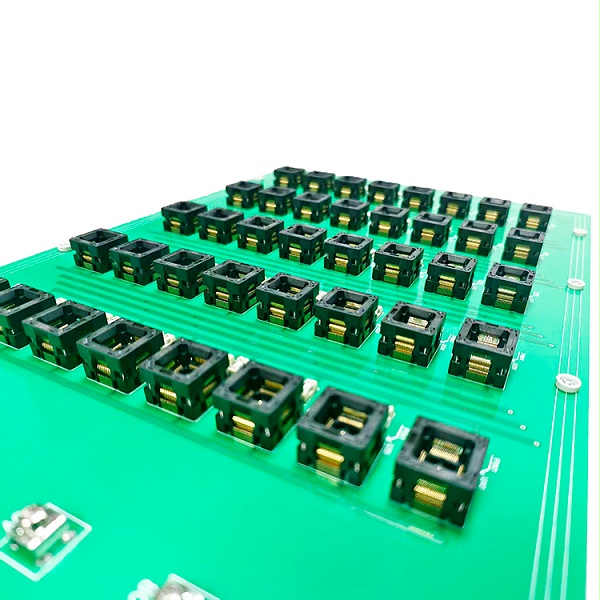

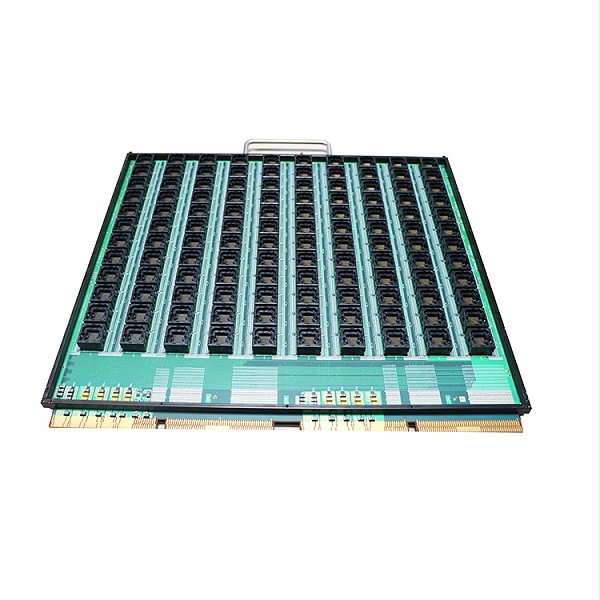

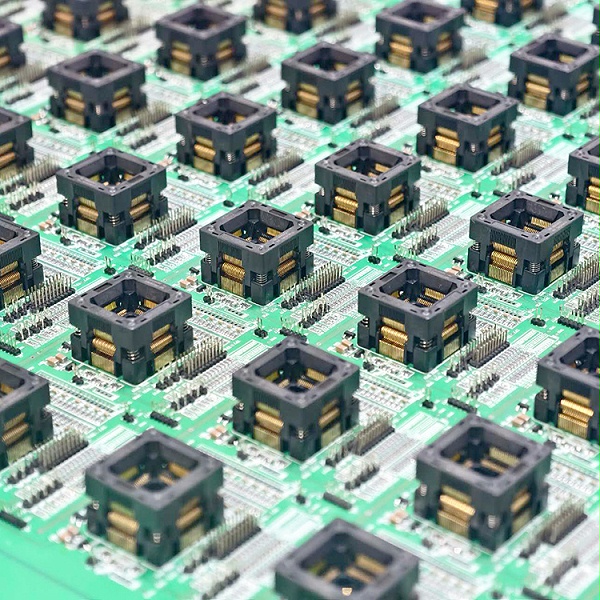

四、鸿怡电子 IC 老化板：适配全场景的可靠性测试解决方案

鸿怡电子针对五大测试的差异化需求，通过材料创新与结构优化，打造 “一板多能、场景定制” 的 IC 老化板产品，其核心应用优势体现在：

（一）全测试场景兼容：从 HTOL 到 HAST 的无缝适配

宽温高湿受设计

采用 PEEK 耐高温壳体（耐温 - 60℃~200℃）+ 镀金铍铜探针（耐腐蚀性提升 3 倍），在 HAST 121℃/100% RH 测试中，100h 内接触阻抗变化≤8%（行业平均≥15%），绝缘阻抗≥1800MΩ@500V DC，避免高湿导致的漏电；

针对 H3TRB 测试，额外增加陶瓷绝缘层与密封胶，封装密封性达 IP67 等级，无水汽侵入痕迹（通过 AEC-Q100 车规染色测试）。

电气性能准可控

低接触阻抗（≤18mΩ）+ 大电流传输能力（最大支持 600A），适配 HTOL 测试中功率器件的满载工作需求，测试时引脚温升≤10℃（环境温度 150℃），无额外压降影响；

高绝缘高压设计（耐电压 5000V AC/1min，绝缘阻抗≥2500MΩ@500V DC），满足 HTRB 测试中 SiC 器件 3300V 反向偏压需求，无电弧放电风险；

栅极专用通道设计（Ig≤0.05nA），适配 HTGB 测试，栅极漏电流测量误差≤5%，确保 Vth 测试精准。

（二）效率与可靠性双提升：适配量产与长周期测试

批量测试能力

模块化设计支持 8-32 颗芯片同步测试（如 HTOL 测试每小时完成 400 + 颗芯片筛查），配合自动化上下料系统，效率较传统单工位老化板提升 8 倍；

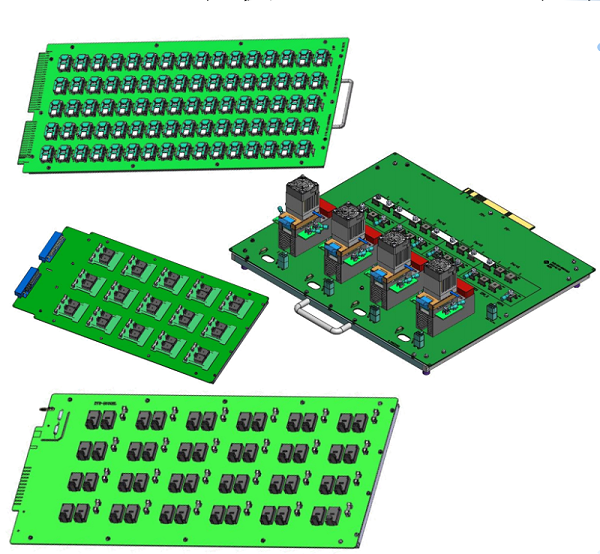

适配多封装类型（BGA、QFN、TO、SiP），通过更换适配卡座实现 “一座多用”，切换时间≤10 分钟，满足不同芯片量产需求（如消费电子 SoC 与车规 MCU 共线测试）。

长周期稳定保障

探针机械寿命≥1500h（远超 HTOL 1000h 测试需求），1000h 测试后接触阻抗变化≤5%，无触点氧化或磨损；

内置温度 / 湿度监测传感器，实时反馈老化板工作环境（精度 ±1℃/±2% RH），若出现异常（如温度超温）立即报警，避免芯片烧毁，测试安全性提升 90%。

（三）场景化定制：针对特殊需求的深度适配

车规 H3TRB 定制版

适配 AEC-Q100 标准，老化板预留压力监测接口，可同步测量封装内部水汽压力（≤10kPa），满足车规芯片 “零水汽侵入” 要求；

采用抗振动结构（支持 20g 加速度振动，符合 IEC 60068-2-6），测试过程中接触压力波动≤4%，适配车载环境的机械应力。

消费电子 HAST 定制版

优化散热结构内置铝制散热片），测试后降温时间从 30 分钟缩短至 10 分钟，避免冷凝水生成；

支持快速插拔（单次插拔时间≤5 秒），适配 HAST 短周期（48h）的高频次测试需求，单批次测试效率提升 50%。

五、IC 老化板 —可靠性测试的 “隐形守护者”

在芯片可靠性测试中，HTRB、HTGB、H3TRB、HAST、HTOL 通过差异化应力筛查不同缺陷，而 IC 老化板则是确保这些测试 “精准落地” 的核心：

保障测试真实性：鸿怡电子 IC 老化板的低阻抗、高绝缘、宽温湿耐受设计，使五大测试的参数测量误差≤5%，避免 “良品误判” 或 “不良品漏检”，筛选准确率达 99.98%；

提升测试效率：多工位同步测试、多封装兼容能力，使单颗芯片测试成本降低 40%，测试周期缩短 60%（如 HAST 测试从 100h 压缩至 48h）；

支撑产业升级：从车规芯片的 H3TRB 测试到消费电子的 HAST 测试，鸿怡 IC 老化板的定制化能力可适配不同领域的可靠性需求，为 “国产芯片通过国际标准认证”（如 AEC-Q100、JEDEC）提供关键硬件支撑。

可以说，优质的 IC 老化板不仅是 “连接工具”，更是芯片从实验室研发到量产落地的 “可靠性底线守护者”。
