移动计算的存储基石
LPDDR4（Low Power Double Data Rate 4）作为当前中端移动设备、平板电脑、超薄笔记本电脑、汽车电子及嵌入式系统的核心内存选择，其性能与可靠性直接决定了终端产品的运行质量。然而，LPDDR4内存颗粒的失效模式极为复杂——从BGA焊球的虚焊开路，到存储单元的卡死故障，再到相邻位之间的耦合串扰，任何一个环节的隐患都可能导致系统崩溃或数据损坏。如何在量产与可靠性验证阶段高效、精准地筛查出不良颗粒与虚焊缺陷，已成为存储芯片测试领域的核心课题。
一、连通性测试：电气连接的第一道防线
连通性测试是LPDDR4完整性测试体系的第一步，其核心目标是验证存储芯片焊球（如BGA封装）与基板之间的电气连通性，确保无开路、短路或虚焊缺陷。
测试原理与方法：
LPDDR4芯片普遍采用BGA（球栅阵列）封装，焊球数量从100余pin至400余pin不等，引脚间距可细至0.35mm。连通性测试通过向每个焊球施加特定测试信号，检测信号路径的完整性。主流方法包括：
四线法测试：通过四线制消除接触电阻影响，精度可达±0.1mΩ，尤其适用于LPDDR芯片电源引脚等低阻值焊点的检测。
X射线成像（AXI） ：检测焊球空洞率（≤25%）与裂纹长度（≤焊球直径10%），满足JESD22B111标准。
飞针测试：通过多探针快速扫描焊盘连通性，检测效率达每秒数千点。
测试条件要求：
二、MarchCextended：工业级内存故障检测算法
连通性测试通过之后，需要进一步验证存储单元的逻辑功能完整性。MarchCextended（March C扩展算法）是工业级内存故障检测的核心算法，专门用于抓取三类典型故障：
存储单元卡死故障（Stuckat Fault） ：单元始终为0（SA0）或始终为1（SA1）；
单元跳变故障（Transition Fault） ：单元无法从0跳变到1或从1跳变到0；
相邻存储位耦合串扰故障（Coupling Fault） ：相邻存储单元之间的信号干扰，可能源于DDR颗粒内部或PCB走线的耦合效应。
算法原理：
March C算法通过一系列定向的读/写操作序列（称为“March元素”），按照特定的地址顺序（升序或降序）遍历所有存储单元，从而激发并检测各类故障。MarchCextended在此基础上进行了扩展增强，覆盖了包括地址译码故障在内的更全面的故障模型。
在实际执行中，测试系统会依次执行以下操作：
初始化所有存储单元为特定值；
按升序地址遍历，执行读写读组合操作；
按降序地址反向遍历，执行互补的读写序列；
通过比对预期值与实际读出值，判定是否存在故障。
三、YMarchBL16Extended：面向突发传输的增强测试
YMarchBL16Extended是在MarchCextended基础上进一步优化的测试算法，专门针对DDR SDRAM的突发传输模式（Burst Mode） 进行优化。
技术背景：
DDR内存以突发（Burst）方式传输数据——一次读写命令可连续传输多个数据（BL16表示Burst Length为16）。传统March算法面向位oriented存储单元设计，在突发模式下的故障检测效率存在不足。YMarchBL16Extended通过调整March元素的操作粒度与地址遍历策略，使测试算法适配DDR的突发传输特性，可在不增加测试时间的前提下提升故障覆盖率。
测试覆盖范围：
地址译码故障（Address Decoder Fault）
静态非关联故障（包括耦合故障与地址译码故障）
突发模式下的数据通路完整性
YMarchBL16Extended的引入，使得LPDDR4完整性测试从“单元级”验证扩展到了“传输级”验证，是高速DDR内存测试不可或缺的一环。
四、Memtest重点项目：全面覆盖内存子系统
Memtest是内存测试领域最经典的综合测试套件之一，其重点项目覆盖了内存子系统的多个维度：

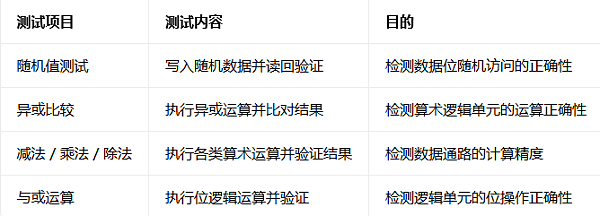

核心测试项目：
Memtest通过给定测试内存的大小和次数，持续进行上述项目的循环测试。其主要捕获两类错误：内存错误（数据位翻转、读写不一致）和坏位（始终处于很高或很低的固定电平）。
在LPDDR4完整性测试体系中，Memtest作为March类算法的重要补充，侧重于数据通路的运算正确性验证，而March类算法更侧重于存储单元的物理缺陷检测，二者形成互补。
五、stressapptest：高负载下的稳定性压测
stressapptest（Stressful Application Test）是由Google开发的内存与I/O压力测试工具，通过模拟高负载环境下的随机内存访问和磁盘I/O操作，检测硬件在极限条件下的稳定性。
测试原理：
stressapptest通过多线程并发执行随机的内存读写操作，最大化内存子系统的流量负载。其主要参数包括：
M：指定测试内存大小（MB）
s：指定测试持续时间（秒）
在LPDDR4完整性测试中，3分钟的stressapptest通常作为快速冒烟测试或生产筛选的基准时长。对于更深入的稳定性验证，测试时间可延长至300秒甚至更长。
测试覆盖：
高负载下的内存读写稳定性
多线程并发访问时的数据一致性
内存控制器的调度与仲裁能力
温度上升后的时序余量验证
六、实战案例：FPGA平台高低温筛选测试
以下是一个典型的LPDDR4高低温筛选测试案例，展示了上述五步测试体系在实际量产验证中的集成应用。
测试平台与环境：
平台：FPGA测试平台
日志输出：串口CH340
并行能力：8线程并行压测DDR内存
测试场景：高低温筛选（菜单选项【1】）
高低温筛选是环境可靠性测试中最为基础且关键的一环，其核心目的在于通过模拟极端的温度环境，激发产品潜在的设计缺陷、工艺隐患及元器件失效模式。在该测试中，LPDDR4颗粒需在温度循环（如40℃至85℃）条件下持续运行，以筛出DDR坏颗粒、虚焊、时序余量不足等常温下无法暴露的隐患。

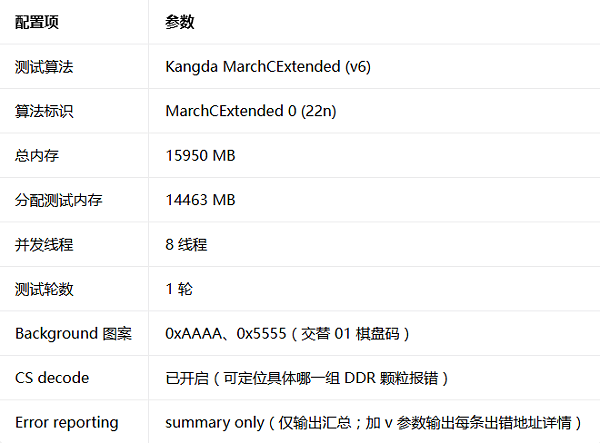

测试配置：
棋盘码（Checkerboard）测试图案的机理：
0xAAAA（二进制10101010）与0x5555（二进制01010101）是经典的棋盘码测试图案。其核心价值在于：
最大化相邻位差异：每一位与其相邻位均为相反值，最大程度激发相邻存储位之间的耦合串扰故障；
检测数据线短路：交替的0/1图案可有效暴露数据线之间的短路或桥接缺陷；
检测地址译码错误：棋盘码配合升序/降序地址遍历，可精准定位地址译码逻辑的故障。
CS decode机制：
CS（Chip Select，片选信号）是DDR内存中用于选择特定颗粒/rank的控制信号。开启CS decode功能后，测试系统可在报错时精确定位到哪一组CS（即哪一组DDR颗粒）发生错误，极大提升了故障定位效率，便于后续的失效分析与良率改善。
日志解读：
pass 1/2：表示当前正在执行第二轮测试的第一轮遍历
w（写）/ r（读） ：正在执行写入和读取操作
未报error：目前测试通过
若出现error行：代表DDR颗粒、走线或供电存在稳定性问题
七、鸿怡电子LPDDR内存颗粒测试治具Socket：测试链路的硬件保障
在上述完整的LPDDR4完整性测试体系中，从连通性测试到高低温应力压测，每一个环节都离不开测试座（Socket） 这一关键硬件——它承担着芯片与测试系统之间信号互联的“最后一公里”。
鸿怡电子测试座的核心优势：
1. 低接触阻抗，保障微弱信号完整性。 在连通性测试与March算法测试中，接触阻抗的稳定性直接影响测试结果的准确性。鸿怡电子的BGA测试座采用双曲面接触头设计，接触电阻＜20mΩ，适配0.35mm间距焊球检测。在高速存储芯片测试中，其DDR4BGA96ball笔记本内存颗粒测试治具支持最高5800Mhz测试速率，接触阻抗控制在100mΩ以内。
2. 宽温域适配，满足高低温筛选需求。 高低温筛选测试要求测试座在40℃至125℃的极端温度范围内保持稳定的电气性能。鸿怡电子测试座配合55℃~+155℃的宽温工作范围，可精准验证LPDDR系列芯片的时序容限与信号完整性，满足JEDEC标准对高速存储器件的测试要求。
3. 高频信号保真，支撑高速测试。 鸿怡电子的高频测试座支持40GHz信号传输，寄生电感＜0.1nH。其碳纤维殷钢基板（CTE 4.5ppm/℃）在宽温域下保持±5μm对位精度，满足车规级存储芯片的高性能测试需求。
4. 灵活通用，降低测试成本。 鸿怡电子所有LPDDR Socket可通用移植到任何产品上测试，大大提高了产品的重复利用率，降低了客户的使用成本。Socket仅需四颗螺丝便可拆下，探针可更换，维护简单方便。
5. 全流程覆盖。 鸿怡电子LPDDR测试治具全面覆盖LPDDR芯片研发验证、参数校准、可靠性老化、自动化分选全流程测试需求。
LPDDR4完整性测试并非单一维度的简单验证，而是从电气连通性到存储单元逻辑、从突发传输模式到高负载应力压测的五步递进式验证体系。连通性测试守住焊点连接的第一道防线；MarchCextended与YMarchBL16Extended以工业级March算法精准抓取卡死、跳变、耦合等存储单元故障；Memtest从数据通路运算维度补充验证；stressapptest则以高负载压测检验极限稳定性。而这一切测试的有效执行，都离不开高精度、宽温域、低阻抗的测试座（Socket）硬件支撑。鸿怡电子LPDDR内存颗粒测试治具，凭借双曲面接触头设计、宽温域适配、高频信号保真等核心优势，为LPDDR4完整性测试提供了从实验室研发到量产筛选的全链路保障，助力存储芯片产业迈向更高品质与更高效率。
