COB（Chip-on-Board）光源把多颗LED裸芯片直接集成在金属基板上，一颗光源器件上可能同时排列着几十甚至上百颗发光单元。这种结构的优势很直接——光密度高、散热路径短、发光面均匀。但代价是：测试时任何一个芯片单元的参数漂移，都可能被集成效应放大，最终反映在整颗器件的正向压降或光输出上。SMD封装赋予了COB光源贴片化的便利，却也把测试的精度要求推到了另一个层级。

一、SMD封装下的COB光源：小尺寸与大能量

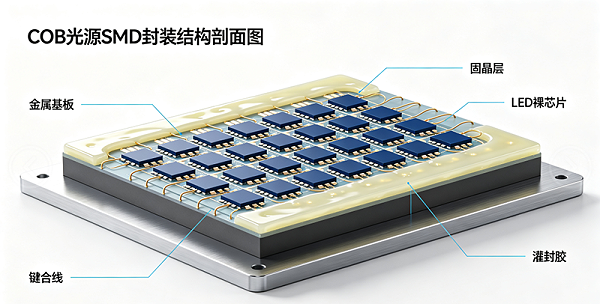

COB光源采用SMD（表面贴装器件）封装形式，核心在于将LED裸芯片通过固晶工艺固定在散热基板上，再以金属线键合或倒装回流实现电路连通，最后通过灌封胶完成封装。这种封装方式剔除了传统LED的支架结构，使得器件可以做到更薄、更紧凑。

从尺寸上看，SMD封装的COB光源规格跨度很大。小到0603封装（1.6mm×0.8mm×0.6mm），大到用于照明模组的15mm×12mm、19mm×19mm等规格，都有对应的COB产品。封装尺寸决定了芯片的功率承载能力和散热路径设计，也直接影响测试座的选型和接触方案。

SMD封装的另一个特点是适合自动化贴片生产，编带包装、回流焊工艺成熟，这为COB光源在照明模组和背光模组中的大规模应用提供了便利。但也正因为贴片化的薄型结构，芯片的电极焊盘往往做得非常小，测试探针的接触面积和压力控制需要格外精细。

二、核心电气参数：正向压降、工作电流与功率

COB光源的测试，本质上是对几个核心电气参数的验证。这些参数相互关联，任何一个偏离规格，都意味着器件存在隐患。

正向压降（Vf） 是COB光源最基本的电学指标。不同功率等级和芯片串并联结构的COB光源，Vf差异很大。以CREE的COB系列为例，CXB2540的工作电流2.1A下Vf为34.8V，CXA2520在1.25A下Vf为36V，而CXB3590在1.8A下Vf高达72V。Vf偏高意味着器件内部可能存在接触电阻偏大或芯片单元失效；Vf偏低则可能是芯片短路或漏电。测试时需要精确控制测试电流，因为Vf对电流和结温都非常敏感。

工作电流（IF） 决定了COB光源的输出光通量和工作温度。常见COB光源的工作电流从350mA到2.1A不等，最大电流通常为测试电流的1.5倍左右。测试需要在额定电流下评估光输出，同时验证过流保护或降额使用的边界条件。

功率（PD） 是Vf和IF的乘积。一颗30W的COB光源，如果Vf偏高或电流超限，实际耗散功率可能远超设计值，导致结温飙升。测试功率的核心目的不是“测出一个数”，而是验证器件在标称功率下的热稳定性——功率数据必须与温度数据同步采集才有意义。

三、COB光源芯片的测试条件要求

COB光源的测试条件，围绕三个维度展开：电学精度、热管理和环境适应性。

电学测试精度：正向压降的测试需要在规定的测试电流下进行，且测试时间要短，避免芯片自热导致Vf漂移。行业标准SJ/T 11733-2019对基板式COB LED的测试条件有明确规定：正向电压测试需在规定的IF下进行，判定标准为Vf不超过规格上限。对于集成多颗芯片的COB器件，还需要验证各芯片单元之间的Vf一致性，因为单元间压降差异过大会导致电流分配不均，个别芯片过载。

热管理要求：COB光源的光电参数与结温强相关。Vf与结温呈线性关系，温度系数通常在-2mV/℃到-5mV/℃之间。这意味着测试时的环境温度和器件自热都会影响读数。标准规定COB LED的工作条件环境温度范围为-40℃至+85℃，相对湿度不大于90%。测试时需要监测焊盘温度（Ts），并将其作为光电参数的参考条件。

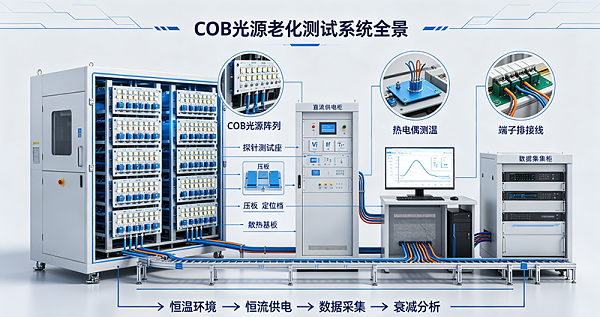

老化与可靠性测试：COB LED的老化测试要求在无强制通风、温度控制在20-30℃的环境中进行，按规定条件正常点燃，以满功率工作。老化测试的目的是验证光通量维持率和Vf的长期稳定性。测试座在这一环节需要承受长时间连续通电，探针的耐电流能力和接触电阻稳定性至关重要。

环境适应性测试：包括温度循环、恒定湿热、振动等。COB光源从低温冷启动到高温满载的过渡过程中，焊点、键合线和基板的热膨胀系数差异会产生应力，可能导致接触不良或参数漂移。测试需要覆盖完整的高低温循环。

四、鸿怡电子COB光源SMD芯片测试座的应用解析

COB光源SMD封装的测试，对测试座的要求集中在三点：接触精度、电流承载能力和热稳定性。

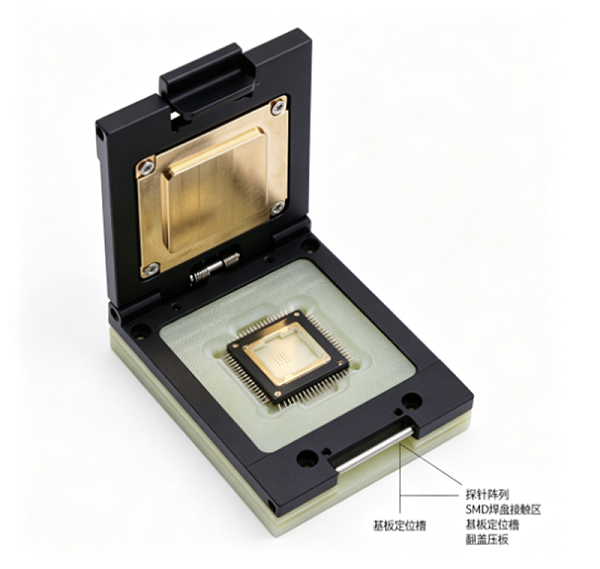

鸿怡电子针对SMD封装LED灯珠及COB光源推出的翻盖探针式测试座，在规格设计上直接对应了COB光源的测试痛点。测试座的接触阻抗控制在50mΩ以下（初始值），额定电流为1A/Pin，工作温度覆盖-45℃至125℃。50mΩ的接触电阻在COB光源的Vf测试中意味着什么？假设测试电流为1A，接触电阻产生的额外压降约为50mV。对于Vf在30V-72V量级的COB器件来说，50mV的偏差虽然比例不高，但如果接触电阻波动较大，Vf测试的重复性就会受到影响。鸿怡电子将初始接触阻抗控制在50mΩ以内，正是为了在COB光源的正向压降测试中保持数据的一致性和可比性。

绝缘阻抗方面，测试座达到1000mΩ以上（DC 500V），耐电压通过DC 500V持续1分钟的测试。这组参数对应的是COB光源在高压驱动场景下的绝缘安全验证需求——当多颗芯片串并联后Vf可达72V甚至更高时，测试座自身的绝缘性能必须留足余量。

在工作温度方面，鸿怡电子的测试座覆盖-45℃至125℃，这与COB光源环境温度-40℃至+85℃的标准要求形成了良好的匹配余量。测试座在高温老化测试中需要承受长时间连续通电，探针材料和绝缘体的热稳定性直接决定了测试能否安全进行。

鸿怡电子的产品线中，LED灯珠芯片测试座明确覆盖了COB光源、Mini/Micro LED芯片等应用场景，支持5mm×5mm等规格的LED灯珠芯片测试。翻盖探针式结构在操作上便于快速更换被测器件，适合在老化测试和功能验证之间灵活切换。对于研发阶段的参数摸底测试和量产阶段的老化筛选，同一套测试座方案可以兼顾，减少了治具切换带来的时间和成本损耗。

COB光源的测试难点，不在“能不能测”，而在“测得准不准”。SMD封装把器件做小了，但测试的精度要求反而更高——正向压降的读数直接反映芯片单元的键合质量，工作电流下的温度行为暴露散热设计的短板，老化测试中的参数漂移则预示着长期可靠性风险。鸿怡电子在SMD封装LED及COB光源测试座上的持续投入——从50mΩ接触阻抗控制到-45℃至125℃宽温域覆盖——为这类器件从研发验证到量产老化提供了稳定的连接基础。
