DCDC电源芯片是电子系统供电链路的核心器件，广泛应用于AI算力板卡、服务器电源、工业控制、车载电子、通信终端，实现电压转换、电源稳压、负载供电功能。器件封装形态丰富，覆盖BGA25/77/144、LGA63/72/85、DFN8、LFCSP16/32、LQFP48/64、QFN664pin及通用SMD系列，不同封装对应不同功率等级、散热能力与电流输出能力。DCDC包含降压、升压、升降压多种拓扑架构，工作电压、输出电压、输出电流、温度系数是核心电气指标。芯片除常规电参数测试外，还需要开展高温工作老化、负载应力测试，筛选内部MOS管、反馈环路、保护电路等隐性缺陷。

一、DCDC电源芯片核心电气参数与封装适配关系

BGA、LGA、QFN、LQFP、DFN、LFCSP、SMD各类封装在散热面积、引脚排布、热阻上差异明显，直接限定芯片工作电压、输出能力与温度特性。

1.工作电压 指芯片可正常工作的输入电压范围，分为低压、中压、高压电源芯片。小封装DFN8、QFN624pin多用于低压便携式设备；BGA144、LGA72/85大尺寸封装可适配宽输入电压，面向工业、服务器供电场景。测试需要覆盖输入电压最小值、典型值、最大值，验证芯片在输入边界条件下是否可以稳定启动、正常稳压。

2.输出电压 分为固定输出与可调输出两类。测试需要校验空载、轻载、额定负载下输出电压精度，评估负载调整率、线性调整率。大电流封装BGA77/144、LGA72/85在大负载工况下，引脚压降会影响输出精度，对测试座通路阻抗提出严格要求。

3.输出电流 代表芯片可持续输出负载电流。DFN8、LFCSP16适合小电流应用；BGA144、LGA85、LQFP64大散热焊盘封装支持大电流输出。测试覆盖轻载、半载、满负载、过载条件，考核环路稳定性、输出纹波，同时验证过流保护触发阈值。封装热阻决定最大持续输出电流，高温环境下会出现电流降额。

4.温度系数 包含输出电压温度系数、芯片结温工作区间。商用器件工作温度0℃+85℃；工业级40℃+125℃；车规级可达55℃~+150℃。温度漂移会造成输出电压偏移，高低温测试需要采集多温度点输出电压，计算温漂系数，校验高温降额、过热关断保护功能。

二、DCDC拓扑功能特性与测试验证要点

DCDC电源芯片主流分为降压型、升压型、升降压型三类拓扑，除基础电压电流参数外，还需要测试软启动、过流保护、过压保护、过热保护、环路响应、输出纹波、效率等关键项。

1.降压型DCDC 将高压输入转换为低压输出，多用于板级供电。测试项目：输出电压精度、转换效率、负载瞬态响应、输出纹波、软启动时序、过流保护、短路保护、过热关断。满负载工作时芯片发热量大，大电流BGA、LGA封装，测试座必须保证功率引脚、接地焊盘接触可靠，接触不良会引发异常发热、保护误触发。

2.升压型DCDC 实现低压升高压，电池供电系统常用。重点验证轻载升压能力、输入低压启动阈值、输出过压保护、输出短路保护。低压输入工况下，内部开关管损耗对接触电阻十分敏感，测试座寄生电阻过高会直接导致升压失败、效率测试失真。

3.升降压型DCDC 输入电压可高于或低于输出电压，适配电池电压波动场景。需要完整遍历输入高于输出、输入等于输出、输入低于输出三种工况，验证模式切换逻辑，防止模式跳变时输出抖动、掉压。

4.保护机制专项测试 包含过流OCP、过压OVP、欠压UVLO、过热OTP保护，模拟故障条件，校验保护触发阈值、保护后恢复逻辑。很多保护类隐性故障仅在高温、满负载应力下才会暴露。

5.效率与纹波测试 不同负载点下测量转换效率，采集输出纹波噪声。功率通路寄生阻抗会抬高纹波，DFN、QFN、LFCSP小封装器件，测试座探针与焊盘接触品质直接影响纹波与效率实测结果。

6.高低温全工况验证 在55℃~+125℃温度区间，重复测试降压、升压、升降压全模式，核对输出电压温漂、保护阈值漂移、高温降额特性。

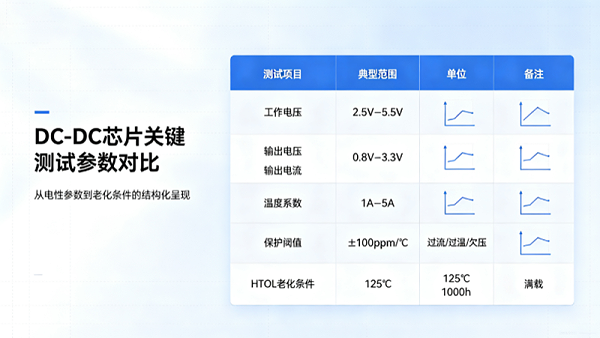

三、DCDC电源芯片测试与老化条件技术解析

DCDC电源芯片内部集成功率MOS、反馈放大器、参考源、保护逻辑，量产可靠性筛选主要采用HTOL高温工作老化、温度循环，加速暴露功率管漏电、参考源漂移、保护电路隐性失效。

3.1 常温功能测试条件

环境温度：25℃±5℃；

测试覆盖：输入电压边界扫描、多负载点输出电压、转换效率、输出纹波、OCP/OVP/UVLO/OTP保护功能；

电气要求：功率引脚接触电阻控制≤30mΩ，功率地焊盘接触充分；BGA、LGA大焊盘封装，任意功率引脚虚接，会造成发热异常、参数误判。

3.2 HTOL高温工作老化

HTOL是DCDC电源芯片可靠性筛选核心手段：

1.老化温度：工业/车规芯片常用105℃~125℃；

2.电气应力：输入电压取额定最大值，芯片带载运行，接近额定输出电流；

3.工作模式：循环切换降压/升压/升降压工作状态，交替触发负载跳变，使内部功率管持续开关工作；

4.老化时长：48h168h；

5.老化结束冷却至常温，完整复测输出电压、电流能力、各路保护阈值，对比老化前后参数漂移。

BGA144、LGA72/85大电流封装，功率焊盘面积大，高温下探针容易应力衰减；DFN8、QFN小封装器件焊盘狭小，压力过大易压伤芯片，压力不足会功率接触不良，产生“假老化”，应力无法有效施加到芯片内部。

3.3 温度循环测试

温度区间55℃~+125℃，完成数百次冷热循环，考核封装、焊盘、内部功率器件热应力耐受能力，循环结束执行全套电参数复测。

3.4 负载瞬态压力测试

在老化工位同步叠加负载跳变，模拟实际业务负载波动工况，加速反馈环路、功率器件潜在缺陷暴露。

四、鸿怡电子DCDC电源芯片老化座 / 测试座工程应用

DCDC电源芯片封装跨度大，BGA25/77/144、LGA63/72/85、DFN8、LFCSP16/32、LQFP48/64、QFN64pin以及SMD系列，小封装焊盘微小，大BGA/LGA封装功率焊盘多，对治具的接触阻抗、散热适配、压力控制、耐温性能要求严苛。鸿怡电子DCDC电源芯片老化座、测试座覆盖上述全系列封装规格，适配研发验证、ATE量产测试、HTOL高温老化工位。

1.DCDC功能测试座应用 对接ATE电源测试系统，完成输入输出电压、输出电流、转换效率、纹波、各类保护功能验证。针对DFN8、QFN小封装优化定位限位，防止芯片偏移压损；针对BGA144、LGA72/85大电流器件，强化功率焊盘接地接触，压低通路寄生阻抗，降低纹波、效率测试误差，规避功率引脚虚接带来的误判，适配实验室验证与大批量产测试。

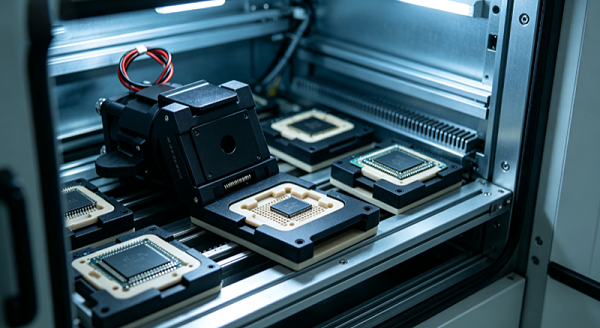

2.DCDC老化座应用 适配高温老化箱，支持55℃~+165℃宽温应力环境，满足HTOL高温工作老化、温度循环可靠性试验。耐高温基材，功率探针抗高温氧化，压力结构适配不同封装：DFN/QFN小封装采用柔和压合，避免压伤芯片本体；BGA/LGA大尺寸封装保证功率焊盘、信号引脚同步可靠接触。老化过程中DCDC芯片持续带载切换拓扑工作，鸿怡电子老化座保障电气应力有效施加，杜绝假老化，保障可靠性筛选有效性。

完整量产测试流程：器件上料 → 常温全功能测试（测试座）→ HTOL高温带载老化（老化座）→ 冷却复测 → 分级分选。鸿怡电子DCDC电源芯片测试座与老化座，实现多封装电源芯片从电参数验证到可靠性老化全流程硬件支撑，助力国产电源芯片量产与车规级可靠性验证落地。

BGA、LGA、DFN、LFCSP、LQFP、QFN、SMD多封装DCDC电源芯片，依靠降压、升压、升降压拓扑实现各类电压转换，工作电压、输出电压、输出电流、温度系数直接决定器件应用边界。测试工作不仅需要验证基础电气参数，还需要覆盖环路稳定性、输出纹波、转换效率以及全套保护机制；配合HTOL高温带载老化、温度循环等可靠性应力，筛选功率MOS、参考源、保护电路潜在缺陷。不同封装尺寸芯片在焊盘大小、功率负载能力差异巨大，对治具接触阻抗、压力控制、耐高温能力提出不同要求。鸿怡电子DCDC电源芯片老化座、测试座覆盖BGA/LGA/DFN/QFN/LQFP/LFCSP/SMD多类封装，解决小器件易压伤、大电流封装功率焊盘接触不良、高温老化接触失效等痛点，为DCDC电源芯片研发验证、量产测试提供硬件保障。
