传感器芯片与模块是智能设备的“感知神经”，是万物互联、人工智能、自动驾驶、工业智造的核心基础器件，主要负责温度、压力、加速度、湿度、光电、磁场等物理信号的采集与转换，其精度、稳定性、一致性直接决定终端设备的体验与安全性。随着MEMS微型传感技术迭代，传感器芯片逐步走向微型化、高集成、高精度、低功耗，封装愈发精密，量产测试难度大幅提升。
一、什么是传感器芯片/模块？核心行业价值
传感器芯片是基于MEMS微机电技术、半导体工艺打造的信号感知与转换核心器件，搭配外围电路、防尘结构、校准电路即组成传感器模块。其核心原理是将温度、振动、光线、压力、磁场、湿度等非电物理量，精准转换为可被MCU、处理器识别的标准电信号或数字信号，是设备实现“感知、判断、交互”的前提条件。
不同于普通芯片侧重数据运算与存储，传感器芯片的核心价值在于高精度采集、高灵敏度响应、环境自适应稳定输出。在AI智能化浪潮下，设备智能化程度越高，对传感器的数量与精度依赖越强。单台自动驾驶汽车需搭载上百颗传感芯片，一套工业智造设备需数十个传感模块，实现全域状态监测与智能调控。
目前，传感器芯片/模块已全面覆盖核心赛道：自动驾驶车载传感、工业物联网监测、AI智能终端、智能家居、医疗电子、可穿戴设备、5G边缘感知、新能源设备状态检测，是数字智能产业的底层核心硬件。

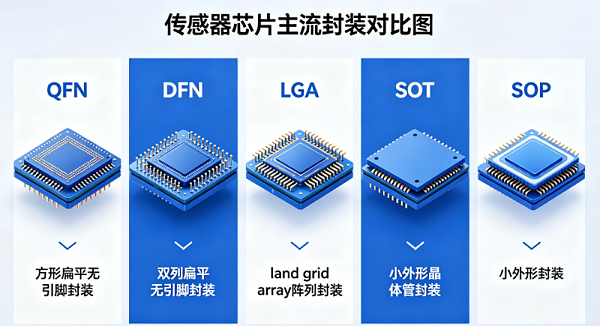

二、传感器芯片/模块主流封装与引脚形式详解
传感器芯片涵盖MEMS加速度、陀螺仪、温湿度、光电、压力、磁场等多品类，根据精度等级、体积需求、应用场景、功耗标准，衍生出多种标准化封装形式。不同封装的引脚布局、间距、散热性能、抗干扰能力差异显著，直接决定测试方案选型，行业主流封装引脚类型如下：
超小型双侧引脚封装，常见3-8引脚，引脚间距大、结构简单、成本低廉，主打超低功耗、小型化设计。主要用于普通温湿度传感器、简易光电传感、开关型霍尔传感器等低精度、消费级场景。优势是通用性强、焊接简单、测试门槛低；缺点是集成度低、抗干扰弱、无法实现多维度信号采集，仅适配民用低端传感设备。
经典双列贴片封装，常规引脚8-24脚，标准间距1.27mm，SSOP窄体封装间距可缩至0.65mm，兼顾体积、散热与稳定性。广泛应用于工业级压力传感器、电流传感器、常规MEMS传感模块，支持信号放大、温补、数字输出等多功能集成，是工业、家电、物联网中端传感器的主流封装，测试兼容性强、量产稳定。
当前高精度MEMS传感器核心主流封装，包含四边无引脚QFN与双边无引脚DFN结构，底部带散热焊盘，无外露引脚，常见12-40脚密集焊盘布局，引脚间距低至0.3-0.5mm。多用于三轴加速度计、陀螺仪、高精度温湿度传感器、车载磁场传感器等高端器件。
该封装体积极小、寄生参数低、散热性能优异、高频信号稳定，适配高密度PCB布局，可满足高精度、高灵敏度传感需求。缺点是焊盘密集、无外露引脚，对测试座定位精度、防短路、低寄生能力要求极高，是高端传感芯片测试的主要难点。
专为微型MEMS传感器定制的高密度底部焊盘封装，无引脚、无锡球，底部规整阵列金属触点，代表产品如博世BMA456三轴加速度计，广泛应用于高端可穿戴、手机终端、微型AI感知设备。极致小型化、信号传输损耗极低、精度稳定性最强，但测试难度极高，对测试座平整度、精准对位、均匀接触性能要求严苛。
经典TO-92、TO-220、TO-263直插封装，引脚少、承载稳定性强、散热效果优异，主要用于高精度温度传感器、压力传感器、电流电压传感模块，适配工业高温、高压、高干扰的严苛工况，结构坚固、抗振动冲击，适合工业设备、新能源工控场景。
底部阵列锡球引脚，引脚数量多、集成度极高，多用于六轴IMU惯性传感、多合一环境感知模组等高端集成传感器。优势是功能集成全面、信号抗干扰强；缺点是测试难度大，需专用高精度测试座，保障每颗锡球均匀接触，杜绝虚测、漏测。
三、传感器芯片/模块核心测试条件与行业标准
传感器芯片的核心竞争力是精度、一致性、稳定性、重复性，微小参数偏差都会导致终端感知失灵、数据偏移、设备误动作。行业需严格遵循JEDEC、AEC-Q100车规、IEC工业传感标准，完成四大类全维度测试，保障产品适配消费、工业、车载全场景。
1、基础性能精度测试（核心指标全检）
作为传感器件核心质检环节，需100%量产全检，针对不同传感器品类开展专属精度校准测试。核心包含：零点偏移测试、满量程精度测试、线性度误差、重复精度、灵敏度、响应速度、输出一致性。要求批次产品参数偏差极小，信号输出稳定、无漂移、无跳变；同时测试功耗、静态电流、输出波形完整性，保障低功耗运行需求，杜绝数据失真、采集延迟等问题。
2、宽温环境适应性测试
传感器多部署于户外、车载、工业车间、无人设备等复杂场景，需通过严苛温区测试：商业级0℃~70℃、工业级-40℃~85℃、车规级-40℃~125℃高低温循环、温变冲击、高温满载老化测试。重点验证全温域下的精度漂移情况，确保低温不失效、高温不偏移，温湿度变化场景下数据采集持续稳定，无零点漂移、灵敏度衰减等故障。
3、高加速可靠性寿命测试
包含HTOL高温工作寿命、HAST高湿高压加速老化、冷热冲击循环、长期恒定湿热测试。模拟设备7×24小时长期运行、户外潮湿高温、昼夜温差剧变等工况，验证传感器封装结构、内部MEMS结构、电路输出的稳定性。测试后要求精度衰减在允许范围内，功能完好、无失效、无参数突变，保障设备长期服役稳定。
4、抗干扰与稳定性测试
针对工业、车载复杂电磁环境，开展EMC电磁兼容、抗振动、抗冲击、信号抗串扰测试。严控测试过程寄生参数、接触阻抗干扰，确保传感器在高频电磁干扰、设备振动工况下，数据采集精准、输出信号纯净，无杂波、无误输出，满足工业自动化、自动驾驶等高可靠场景使用标准。
四、鸿怡电子传感器芯片/模块测试座 行业应用案例

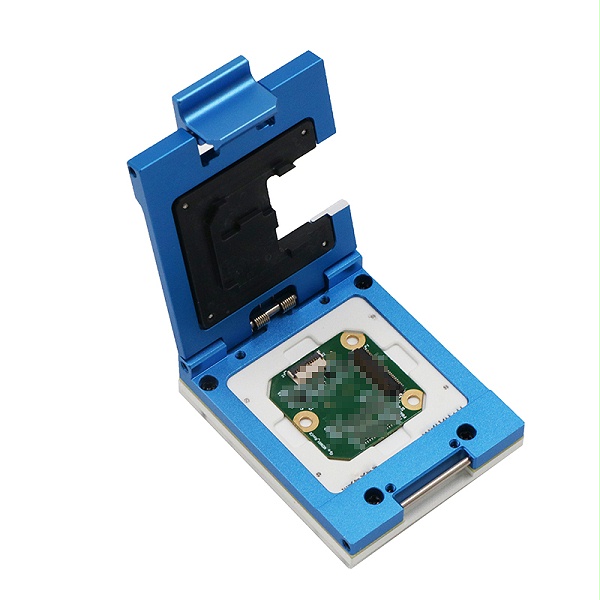

当前高精度MEMS传感器、微型传感模块量产测试普遍存在行业痛点：QFN/LGA/BGA密集封装对位难、微小触点易接触不良或短路、普通测试座寄生参数大导致精度校准失真、宽温测试接触漂移严重、量产误判率高，严重影响传感器精度一致性与量产良率。鸿怡电子传感器芯片/模块测试座全品类适配各封装传感芯片与模组，针对性解决精密传感测试难题，已批量应用于国内头部MEMS传感厂商、IC设计企业的研发验证、校准测试与ATE自动化量产场景。
客户核心痛点
1、高端LGA、QFN、DFN微型传感器引脚/触点密集、间距极小，传统测试座定位精度不足，易出现虚接触、相邻触点短路，造成测试误判、良率偏低；
2、传感器对精度、灵敏度参数极度敏感，普通测试座寄生电感、接触阻抗偏大，干扰微弱传感信号，导致精度校准数据失真、批次一致性差；
3、高低温老化、温循测试中，常规工装结构稳定性差，接触电阻漂移明显，无法满足车规、工业级传感器严苛可靠性测试标准；
4、传统测试座耐久度低，无法适配大批量自动化量产测试，测试效率低、更换成本高。
鸿怡电子定制化测试解决方案优势
1、微米级精准对位：精准适配SOT、SOP、QFN、DFN、LGA、BGA、TO全系列传感器封装，定位精度±0.01mm，触点受力均匀，彻底解决微型密集触点接触不良、短路问题，适配高精度MEMS芯片测试校准；
2、超低寄生、保真测试：采用精密专用探针与优化回路结构，接触电阻极低、寄生参数极小，最大程度保留微弱传感原始信号，杜绝测试工装带来的精度偏移、信号干扰，完美匹配传感器高精度校准需求；
3、全温域稳定适配：采用高强度耐高温绝缘基座+高稳定合金探针，耐受-55℃~150℃超宽温域，冷热循环、高温高湿工况下接触性能稳定，无电阻漂移、无结构变形，全面满足工业级、车规级传感器可靠性测试标准；
4、高耐久适配自动化量产：机械使用寿命超长，支持高频次反复测试，可无缝对接ATE自动化测试设备，支持多通道并行测试，大幅提升传感芯片校准、测试效率，降低量产测试成本。
项目落地成效
该测试方案落地应用于国内某头部MEMS传感器厂商，主要用于高精度加速度计、温湿度传感器、磁场传感芯片的量产校准与可靠性测试。方案落地后，传感器测试误判率降低92%，产品批次精度一致性大幅提升，测试良率稳定在99.8%以上；宽温可靠性测试数据偏差大幅缩小，彻底解决高端传感芯片校准失真、温漂测试不准的核心难题。同时自动化测试适配能力让整体测试周期缩短40%，单颗芯片测试成本降低25%，助力客户高端工业级、车规级传感器快速迭代、规模化量产，抢占智能感知赛道市场。
AI智能、工业自动化、自动驾驶产业的高速发展，推动传感器芯片从普通民用感知向超高精度、高稳定、宽温域、抗干扰方向全面升级。作为智能设备的感知核心，传感器的微小参数偏差都会影响终端设备的安全性与使用体验，因此精密测试与精准校准是传感产品品质的核心保障。
随着MEMS封装持续微型化、集成化，传感芯片测试门槛将持续提升。鸿怡电子传感器芯片/模块测试座凭借微米级精准定位、超低寄生信号保真、全温域稳定运行、高耐久量产适配的核心优势，全方位覆盖全品类、全封装传感器的研发验证、可靠性测试、量产校准场景，为智能感知产业链品质升级保驾护航。
