BGA1517pin封装处理器凭借高密度引脚布局、优异的信号传输性能，广泛应用于服务器、工业控制、高端车载电子等核心领域。这类处理器的功能测试核心的是验证高频信号传输、大电流承载、高功率散热及极端温度适配能力，其中12.5Gbps高频信号、1A/pin大电流、45W高功率及-40°~+150°宽温环境，成为测试过程中的核心难点。测试座socket作为处理器与测试设备的核心连接载体，其性能直接决定测试精度与效率。

一、处理器BGA1517pin功能测试核心要求

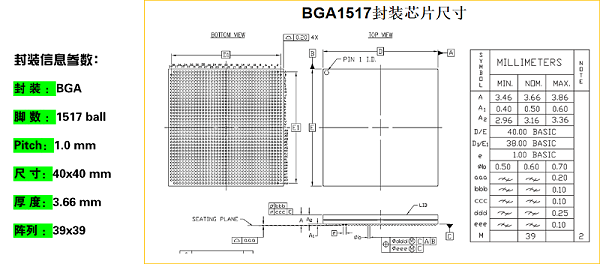

BGA1517pin封装处理器引脚数量达1517个，引脚间距小（常规0.8mm），集成度极高，其功能测试需重点围绕高频信号传输、大电流承载、高功率散热及宽温环境适配四大核心维度展开，每个维度均有明确的技术指标要求，直接决定测试的有效性与准确性。

（一）高频信号测试要求（12.5Gbps）

BGA1517pin处理器作为高端算力核心，需支持12.5Gbps高频信号传输，用于满足高速数据交互、指令运算等需求，其高频信号测试的核心是确保信号完整性，避免信号衰减、反射、串扰等问题，关键测试要求如下：

1. 探针速率适配：为匹配12.5Gbps的测试速率，需采用速率高于测试需求的高速探针，行业主流选择为7.45GHz双头高速探针，其额定传输速率可达14.9Gbps，远超12.5Gbps的测试需求，可充分预留信号传输余量，避免探针速率不足导致的信号失真。该类探针采用同轴结构设计，特性阻抗精准匹配50Ω，可有效减少高频信号的反射与串扰，确保信号传输的稳定性。

2. 信号完整性指标：测试过程中需重点验证信号的眼图、抖动、插入损耗、回波损耗等指标，其中眼图需清晰无畸变，抖动（TIE、RJ）需控制在10ps以内，插入损耗≤1.5dB@12.5GHz，回波损耗≤-15dB@12.5GHz，确保高频信号在传输过程中无明显衰减，保障处理器的高速运算与数据交互能力。

3. 测试链路要求：高频信号易受干扰、易衰减，测试座需优化信号路径设计，降低寄生电感（＜0.1nH）与寄生电容（＜0.1pF），减少信号传输过程中的损耗；同时，测试座与处理器、测试设备的连接需精准，避免接触不良导致的信号中断或失真，为高频信号测试提供稳定的链路支撑。

（二）大电流与高功率测试要求（1A/pin、45W）

BGA1517pin处理器的引脚需承受1A/pin的大电流，单颗处理器总功率可达45W，测试过程中需同时验证大电流承载能力与高功率散热性能，避免电流过载、热量堆积导致的测试失真或芯片损坏。

1. 大电流承载：测试座的探针需具备优异的导电性能与电流承载能力，单根探针可稳定承载1A以上电流，接触电阻≤15mΩ，避免大电流通过时产生过多热量，导致探针老化或接触不良；同时，探针阵列需合理布局，分散电流分布，防止局部电流集中，确保1517个引脚均能稳定承载额定电流，无过载、发热异常等问题。

2. 高功率散热适配：45W的高功率会导致处理器在测试过程中快速发热，若热量无法及时散发，会导致芯片结温升高，引发性能衰减、参数漂移，甚至芯片烧毁。因此，测试需采用“黄铜压合芯片+风冷散热”的组合方案：黄铜压合结构可紧密贴合芯片表面，快速传导芯片产生的热量，黄铜材质导热系数达380W/(m·K)，导热效率优异；风冷散热可通过风扇加速空气流通，将热量快速排出，确保测试过程中芯片表面温度控制在85℃以内，保障测试的稳定性与安全性。

（三）耐温环境测试要求（-40°~+150°）

BGA1517pin处理器广泛应用于工业控制、车载电子等极端环境，需在-40°~+150°的宽温域内稳定工作，因此功能测试需覆盖该全温域，验证处理器在极端高低温环境下的功能稳定性。

1. 测试环境模拟：通过高低温测试箱模拟-40℃（低温极限）、25℃（常温测试）、150℃（高温极限）三个核心档位，每个档位需保持稳定温度30分钟以上，待处理器性能稳定后再进行功能测试，确保测试数据的准确性。

2. 测试座耐温适配：测试座需采用耐高温、耐低温的优质材料，底座选用PEEK工程塑料（耐温-55℃~+175℃），探针采用铍铜镀金材质（耐温≥200℃），确保在-40°~+150°的全温域内，测试座结构稳定，无变形、老化现象，接触电阻波动＜5%，保障测试链路的稳定性。

二、处理器BGA1517pin人工测试方式的特点

处理器BGA1517pin功能测试分为人工测试与设备自动化测试两种方式，其中人工测试凭借灵活、便捷、低成本的优势，广泛应用于芯片研发验证、小批量样品测试、故障排查等场景，其核心特点围绕操作灵活性、适配性、成本控制展开。

核心优势

1. 操作灵活便捷：人工测试无需复杂的自动化设备调试，可根据测试需求灵活调整测试步骤、测试参数，适合多规格、小批量处理器的测试，尤其适用于研发阶段的样品测试与故障排查，可快速定位芯片功能异常点，提升研发效率。例如，针对某批次处理器的高频信号异常，人工测试可快速调整探针接触压力、测试链路，排查异常原因，无需重启自动化测试系统。

2. 适配性强：可适配不同测试场景的需求，既能完成高频信号、大电流、高功率等核心指标的基础测试，也能针对特定功能进行专项测试（如指令运算、数据传输）；同时，可灵活搭配不同的测试设备（如示波器、万用表、信号发生器），无需定制化适配，降低测试方案的复杂度。

3. 成本可控：人工测试无需投入高额的自动化测试设备成本，仅需配备基础测试工具、测试座及专业测试人员，前期投入低，适合中小规模企业、研发团队的测试需求；同时，测试过程中可根据实际需求调整测试流程，减少不必要的测试环节，降低测试成本。

4. 故障排查精准：人工测试可实时观察测试过程中的异常现象（如芯片发热、信号畸变），快速定位故障点（如探针接触不良、散热不足），并及时调整测试方案，相较于自动化测试的“批量报警”，人工测试在故障排查上更具针对性，可大幅缩短故障排查时间。

人工测试与设备测试的协同需求

鉴于人工测试与设备自动化测试的优劣互补，实际测试过程中通常采用“人工测试+设备测试”的协同模式：研发阶段、小批量测试采用人工测试，灵活排查故障、验证功能；量产阶段采用设备自动化测试，提升测试效率；而测试座作为连接两种测试方式的核心载体，需兼顾手动测试的便捷性与设备测试的兼容性，这也是鸿怡电子BGA1517pin双扣旋钮式socket的核心设计理念。

三、鸿怡电子处理器芯片BGA1517pin双扣旋钮式socket关键应用案例

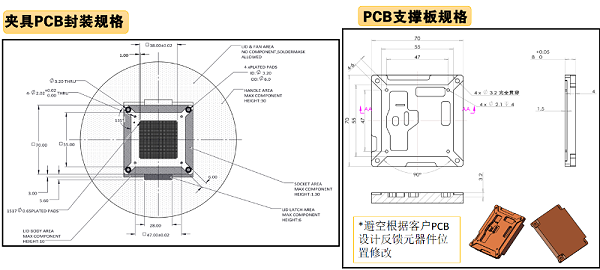

作为半导体测试器件领域的专业解决方案提供商，针对处理器BGA1517pin功能测试的核心难点，以及人工测试与设备测试的协同需求，研发了BGA1517pin双扣旋钮式socket，该产品凭借高频适配、大电流承载、宽温适配、兼顾手动与设备测试等优势，广泛应用于处理器BGA1517pin的研发测试、小批量验证与量产测试。

鸿怡电子双扣旋钮式socket核心优势（适配测试需求）

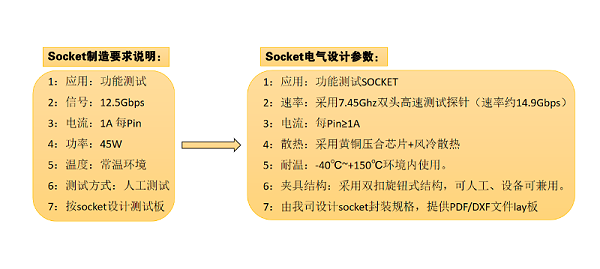

BGA1517pin双扣旋钮式socket针对该处理器的测试需求，结合人工与设备测试的协同特点，具备五大核心优势，完美解决测试痛点：

1. 高频信号精准适配：采用7.45GHz双头高速探针，额定传输速率14.9Gbps，远超12.5Gbps的测试需求，特性阻抗精准匹配50Ω，寄生电感＜0.08nH，寄生电容＜0.08pF，有效减少高频信号的反射与串扰，插入损耗≤1.2dB@12.5GHz，回波损耗≤-18dB@12.5GHz，确保高频信号传输的完整性，满足处理器高速数据交互的测试需求。探针采用铍铜镀金材质，接触电阻≤12mΩ，插拔寿命＞1.5万次，可满足长期测试需求。

2. 大电流与高功率适配：单根探针可稳定承载1.2A电流，远超1A/pin的测试要求，1517个探针阵列合理布局，分散电流分布，避免局部电流集中；同时，搭配黄铜压合结构，紧密贴合芯片表面，快速传导芯片产生的45W热量，结合风冷散热方案，可将芯片表面温度控制在80℃以内，避免热量堆积导致的测试失真或芯片损坏。测试座线路采用2oz厚铜设计，降低线路电阻与发热损耗，进一步提升大电流承载能力。

3. 宽温环境适配：底座采用PEEK耐高温工程塑料，耐温范围-55℃~+175℃，远超处理器-40°~+150°的工作温度需求；探针采用耐温≥200℃的铍铜镀金材质，在高低温循环测试中，接触电阻波动＜3%，结构稳定，无变形、老化现象，完美适配极端温域的测试需求，确保在-40℃低温与150℃高温下，测试链路始终稳定。

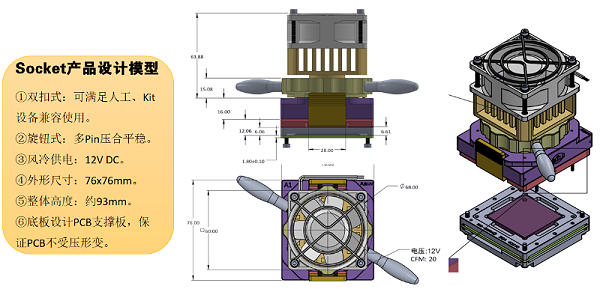

4. 兼顾手动与设备测试：采用双扣旋钮式设计，手动测试时，可通过旋钮轻松调节压合压力（0~50N可调），快速完成芯片的安装与拆卸，操作便捷，适配人工测试的灵活性需求；设备测试时，测试座可与ATE自动化测试设备、示波器、信号发生器等无缝对接，支持批量芯片自动化测试，无需额外改造，实现人工测试与设备测试的快速切换，适配研发与量产不同阶段的测试需求，大幅提升测试效率。

5. 高接触精度与稳定性：采用浮动探针阵列设计，可补偿±30μm的芯片焊球偏移，确保1517个引脚均能精准接触，接触不良率降至0.01%以下；探针表面采用镍钯金镀层，具备优异的抗氧化、耐腐蚀性能，避免长期测试导致的接触不良；同时，测试座集成防静电保护电路，静电防护等级达到ESD 2kV，避免静电损坏处理器的敏感模块，保障测试过程的安全性。

处理器BGA1517pin的功能测试，核心是攻克12.5Gbps高频信号传输、1A/pin大电流承载、45W高功率散热及-40°~+150°宽温适配四大难点，而人工测试作为研发验证、小批量测试的核心方式，其灵活性与便捷性不可或缺，同时需与设备自动化测试协同，实现全流程测试覆盖。测试座socket作为连接处理器与测试设备的核心载体，其性能直接决定测试精度、效率与适配性，成为解决测试痛点的关键。

鸿怡HMILU处理器芯片BGA1517pin双扣旋钮式socket的案例应用表明，优质的测试座需兼顾高频、大电流、宽温等核心测试需求，同时适配人工与设备测试的协同模式，其高频精准适配、大电流承载、宽温稳定、操作便捷等优势，完美解决了BGA1517pin处理器功能测试的核心痛点，为处理器的研发验证与量产测试提供了可靠支撑。
